3.4.3 Översikt över delsystem SIPLACE X2
3

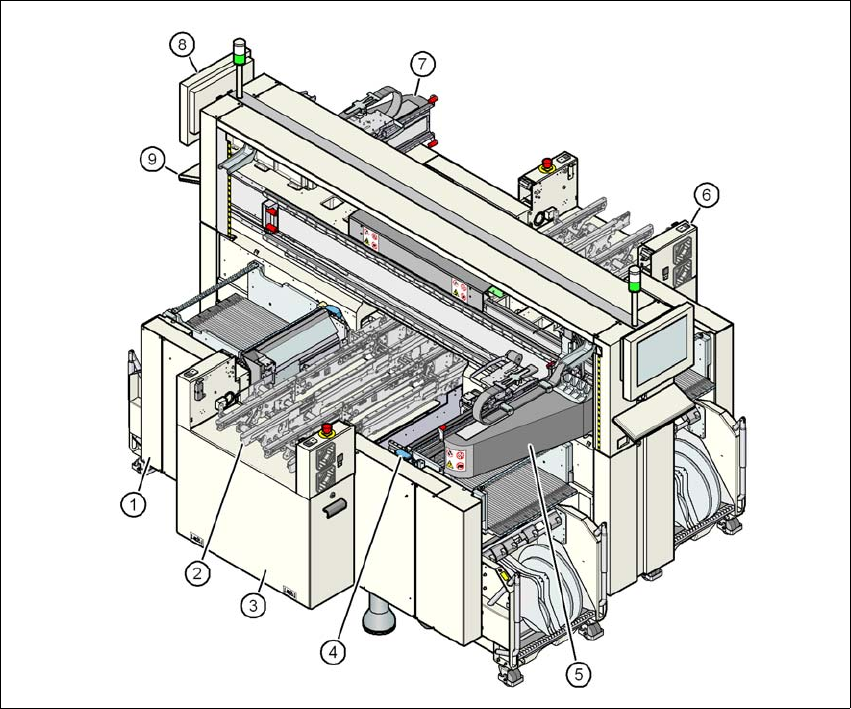

Bild 3.4 - 3 X2-automat - översikt över delsystem
(1) Maskinram
(2) Kretskortstransportör (flexibel dubbeltransportör)
(3) Påbyggnadssats på kretskortsinmatningssidan
(4) Komponentvagn-indragningsanordning, bandkapningsaggregat, styrkanal för tomband (4x)
(5) Portal 1 med ytmonteringshuvud
(6) Påbyggnadssats på kretskortsutmatningssidan
(7) Portal 3 med ytmonteringshuvud
(8) Monitor (2x)
(9) Tangentbord (2x)
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.5 Ytmonteringshuvud
121
3.5 Ytmonteringshuvud
3.5.1 20-segments-Collect&Place-huvud för Very-High-Speed-ytmontering
3
Bild 3.5 - 1 20-segments-Collect&Place-huvud - funktionsgrupper del 1
(1) DP-drivning, 20 drivningar
(2) Kretskort "Vakuumsensor hållkrets"
(3) Tryckluftsanslutning för 20 venturimunstycken för hämtning-/bestyckning- och hållkretsarna
(4) Ledning för frånluften från tryckregleringsventilen (7)
(5) Tillbakahämtningscylinder
(6) Z-motor (linjärmotor)
(7) Tryckreglerventil
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.5 Ytmonteringshuvud Från programversion SR.605.xx Utgåva 07/2008 SE
122
3
Bild 3.5 - 2 20-segments-Collect&Place-huvud - funktionsgrupper del 2
(1) Komponentkamera C&P, typ 23, 6 x 6, digital
(2) Mellanfördelarplatta
(3) Stjärnmotor
(4) Handtag
(5) Komponentsensor
(6) Stjärna med 20 munstycken
