Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.5 Ytmonteringshuvud
123
3.5.1.1 Beskrivning
20-segments-Collect&Place-huvudet arbetar efter principen Collect&Place, dvs. inom en cykel
hämtas 20 komponenter med ytmonteringshuvudet. Komponentsensorn kontrollerar ytmonte-
rings-/hämtpositionen, om en komponent tagits upp av munstycket. På vägen till ytmonteringspo-
sitionen, centreras komponenterna och vrids till det erforderliga ytmonteringsläget. Därefter sätts
de ner mjukt och positionsnoggrant ner på kretskortet med blåsluft.
Med ytmonteringshuvud C&P20A har det lyckats det att öka ytmonteringshuvudets kapacitet vä-
sentligt och därmed också ytmonteringsautomatens. Det kompakta byggnadssättet för C&P20A-
huvud möjliggör mycket korta cykeltider. Därvid står stjärnaxeln snett mot kretskortplanet. Med
denna geometri kan segmenten anordnas på trångt utrymme.
Komponentkameran är dessutom integrerad i C&P20A-huvudet. Detta sparar in ytterligare kör-
sträckor jämfört externa centreringskameror. Dessutom har varje segment en egen DP-drivning
för vridning av munstyckena. Munstyckena vrids därför inte längre till det riktiga läget i en enda
huvudstation. De kan alltid och oberoende av varandra vridas till sitt ytmonteringsläge.
Varje segment har en egen vakuumgenerator. Omkopplingstiden mellan vakuum och blåsluft, för-
kortas därmed väsentligt. Dessutom kan i hållsystemet för varje enstaka munstycke en vakuum-
kontroll genomföras.
Segmentens Z-drivning är gjord med en linjärmotor med linjärt vägmätsystem och är därför yt-
terst noggrann. I hämtnings-/ytmonteringspositionen förflyttar Z-drivningen segmenten neråt resp.
uppåt.
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.5 Ytmonteringshuvud Från programversion SR.605.xx Utgåva 07/2008 SE
124
3.5.1.2 Tekniska data
3
3
3
3
3.5.1.3 Givare för komponentavfallsbehållaren
ANM 3
Vi rekommenderar vid användning av ett 20-segments-Collect&Place-huvud, att man installerar
den optimala sensorn för kassationsbehållaren. (Se även avsnitt 6.5, sida 431)
Komponentspektrum
a
a) Tänk på att det ytmonteringsbara komponentspektrum också påverkas av Pad-geometrin, kundspecificerad
standard och komponent-förpackningstoleranserna.
01005 till 2220, Melf, SOT, SOD
Komponentspecifikation
Max höjd
Min delning, ben
Min bredd, ben
Min. kuldelning
Min. kuldiameter
Min dimensioner
Max dimensioner
Max vikt
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 x 0,2 mm²
6 x 6 mm²
1 g
Programmerbar ytmonteringskraft, valbara steg 1,5 ± 0,5 N
2,0 ± 0,5 N
3,5 ± 1 N
4,5 ± 1 N
Munstyckstyper 10 xx, 11 xx, 12 xx
X/Y-noggrannhet ± 41 µm/3 σ, ± 55 µm/4 σ
Vinkelnoggrannhet ± 0,5°/3 σ, ± 0,7°/4 σ
Komponentspektrum 95%
Komponent-kameratyp 23
Belysningsplanen 5
Belysningsplanernas inställningsmöjlighet 256
5
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.5 Ytmonteringshuvud
125
3.5.2 12-segments-Collect&Place-huvud för High-Speed-ytmontering
3

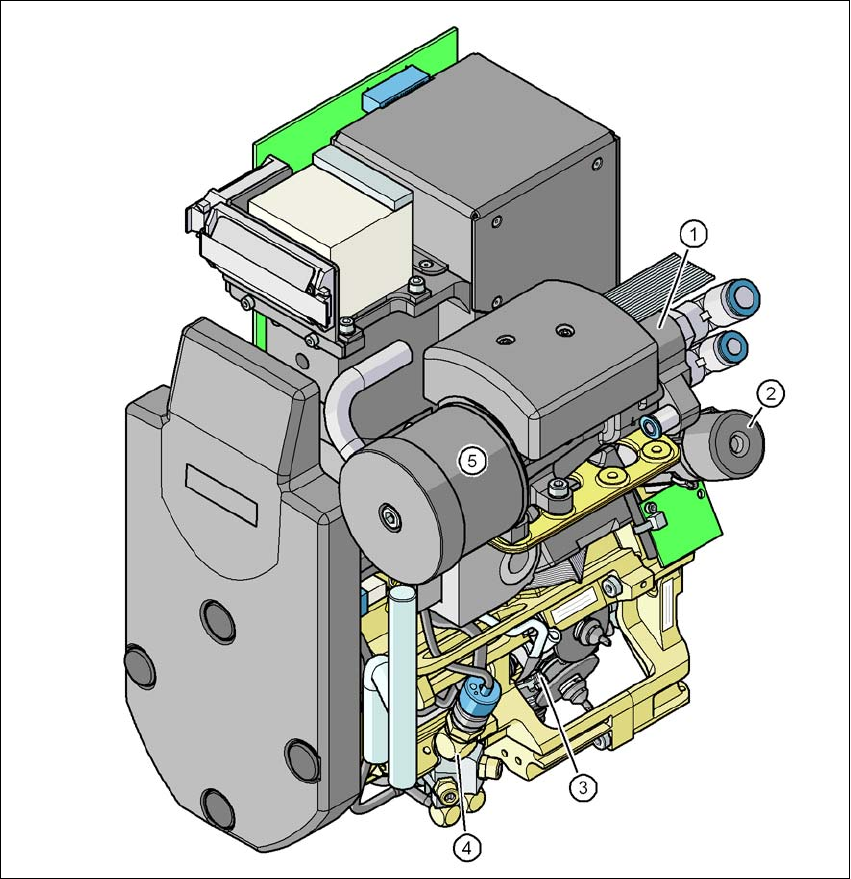

Bild 3.5 - 3 12-segments-Collect&Place-huvud - funktionsgrupper del 1
3
(1) Vakuumgenerator
(2) Vändstation, DP-axel
(3) Stjärna med 12 pinoler, stjärnaxel
(4) Blåsluftventil
(5) Ljuddämpare
