3 Tekniska data för automaten Sköt selinstruktion SIPLACE X-serie 3.8 Visionsystem Från programv ersion SR.605.xx Utgåva 07/2008 SE 158 3.8.4 Komponentkamera C&P , typ 28, 18 x 18, digital 3.8.4.1 Ingående komponente…
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.8 Visionsystem
157
3.8.3 Komponentkamera C&P, typ 23, 6 x 6, digital
3.8.3.1 Ingående komponenter
3

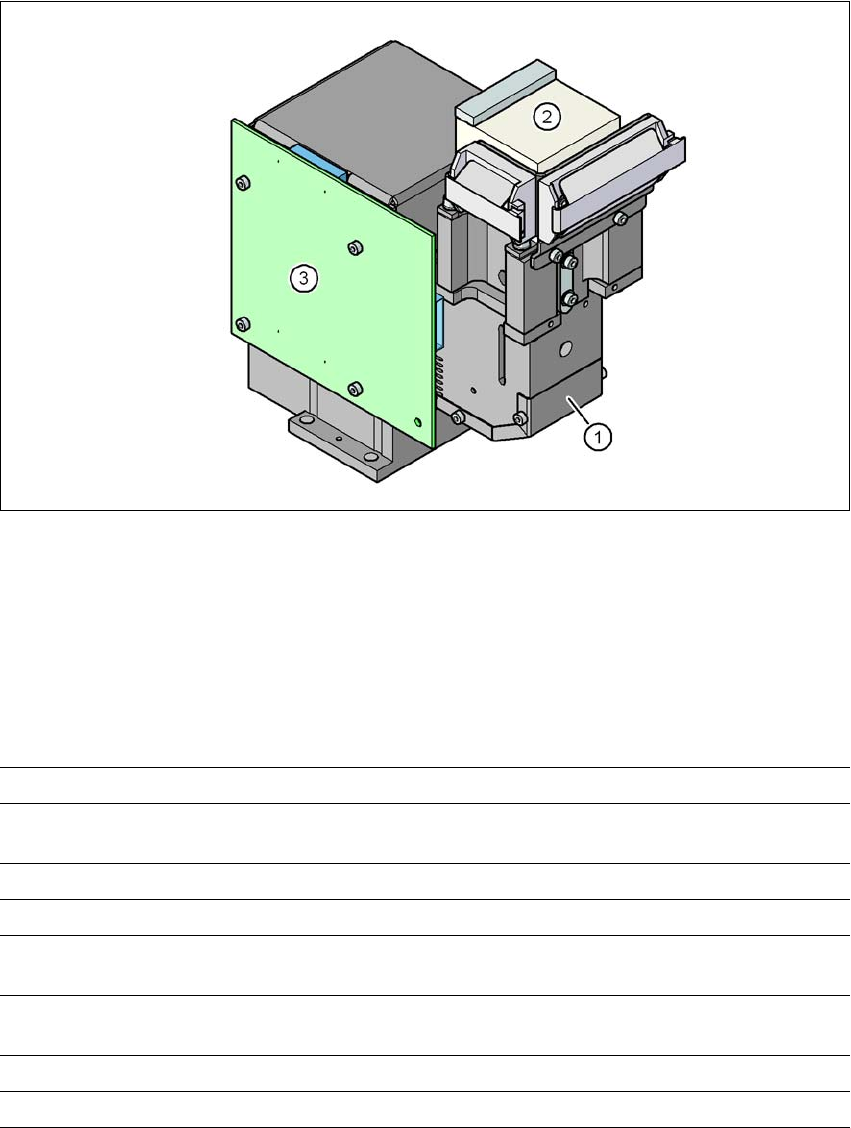

Bild 3.8 - 4 Komponentkamera C&P, typ 23, 6 x 6, digital
3
(1) Komponent-kameraoptik och belysning
(2) Kameraförstärkare
(3) Belysningsstyrning
3.8.3.2 Tekniska data
3
Komponentmått 0,18 x 0,18 mm² till 6 x 6 mm²
Komponentdimensioner 01005 till 6 x 6 mm²
Min delning, ben 0,25 mm
Min bredd, ben 0,1 mm
Min. kuldelning 0,4 mm
Min. kuldiameter 0,2 mm
Synfält 8,4 x 8,4 mm²
Belysningstyp Belysning framifrån (5 fritt programmerbara nivåer)
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.8 Visionsystem Från programversion SR.605.xx Utgåva 07/2008 SE
158
3.8.4 Komponentkamera C&P, typ 28, 18 x 18, digital
3.8.4.1 Ingående komponenter
3
Bild 3.8 - 5 Komponentkamera C&P, typ 28, 18 x 18, digital
3
(1) Komponent-kameraoptik och belysning
(2) Kameraförstärkare
(3) Belysningsstyrning
3.8.4.2 Tekniska data
3
Komponentmått 0,5 x 0,5 mm² till 18,7 x 18,7 mm²
Komponentdimensioner 0402 till PLCC44 inkl BGA, µBGA, Flip-Chip, TSOP, QFP,
SO till SO32, DRAM
Min delning, ben 0,5 mm
Min bredd, ben 0,2 mm
Min. kuldelning 0,35 mm
Min. kuldiameter 0,2 mm
Synfält 24,5 x 24,5 mm²
Belysningstyp Belysning framifrån (5 fritt programmerbara nivåer)
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.8 Visionsystem
159
3.8.5 Komponentkamera C&P, typ 29, 27 x 27, digital
3.8.5.1 Ingående komponenter
3
Bild 3.8 - 6 Komponentkamera C&P, typ 29, 27 x 27, digital
(1) Komponent-kameraoptik och belysning
(2) Kameraförstärkare
(3) Belysningsstyrning
3.8.5.2 Tekniska data
3
Komponentmått 0,3 x 0,3 mm² till 27 x 27 mm²
Komponentdimensioner 0201 till 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min delning, ben 0,3 mm
Min bredd, ben 0,15 mm
Min. kuldelning 0,25 mm för < 18 x 18 mm²-komponenter
0,35 mm för ≥18 x 18 mm²-komponenter
Min. kuldiameter 0,14 mm för < 18 x 18 mm²-komponenter
0,2 mm för ≥18 x 18 mm²-komponenter
Synfält 32 x 32 mm²
Belysningstyp Belysning framifrån (5 fritt programmerbara nivåer)
