Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.8 Visionsystem
161
3.8.7 Kretskortkamera, typ 34, digital
3.8.7.1 Ingående komponenter
3

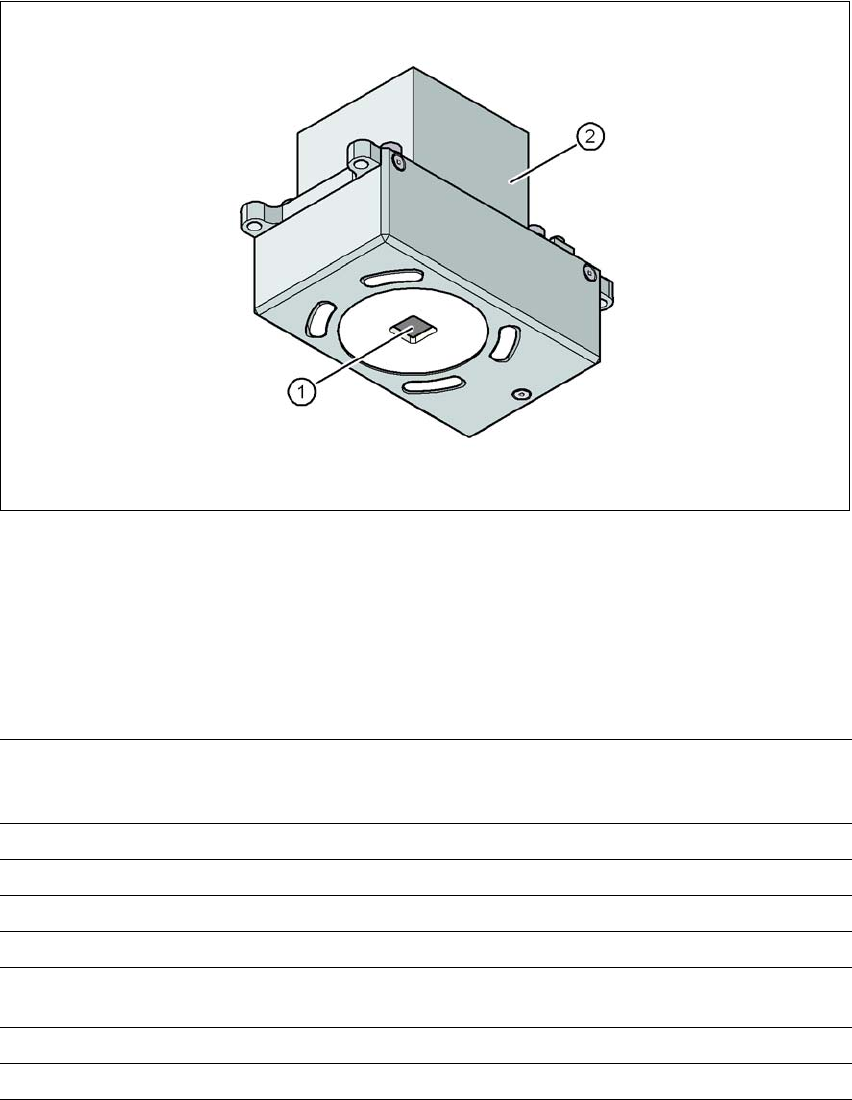

Bild 3.8 - 8 Kretskortkamera, typ 34, digital
(1) Kretskorts-kameraoptik och belysning
(2) Kameraförstärkare
3.8.7.2 Tekniska data
3
Kretskort-styrmärken Upp till 3 (Enkelkopplingar och flerutnyttjanden),
upp till 6 vid tillvalet "Långa kretskort" (optionala märken ges ut
av optimeringen).
Lokala styrmärken Upp till 2 per kretskort (kan vara av olika typer)
Bibliotek, minneskapacitet Upp till 255 styrmärkestyper per enkelkoppling
Bildbehandling Kantdetektionsmetod (Singular Feature) på basis av gråskalan
Belysningstyp Belysning framifrån (tre fritt programmerbara nivåer)
Identifieringstid per märke/kas-
sationsmärke
20 ms - 200 ms
Synfält 5,78 x 5,78 mm²
Avstånd till fokalplanet 28 mm
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.8 Visionsystem Från programversion SR.605.xx Utgåva 07/2008 SE
162
3.8.7.3 Styrmärken-kriterier
3
3.8.7.4 Bläckpunkt-kriterier
3
2 märken förmedla
3 märken förmedla
X- / Y-placering, vridningsvinkel mellan medel KK-dragning
dessutom: Klippning, dragning separat i X- och Y-riktning
Märkformar Syntetiska märken: cirkel, kryss, kvadrat, rektangel, romb, cirku-
lära, kvadratiska och rektangulära konturer, dubbelkors
Mönster: valfritt
Märkytor
Koppar
Tenn
Utan oxidation och lödstopplack
Välvning ≤ 1/10 av strukturbredd, alltid bra kontrast mot omgiv-
ningen
Mått syntetiska märken
Min. X/ Y-storlek för cirkel och rektangel:
Min. X/ Y-storlek för cirkelring och rektangelram:
Min. X/ Y-storlek för kors:
Min. X/ Y-storlek för dubbelkors:
Min. X/ Y-storlek för romb:
Min. rambredd för cirkelring och rektangelram:
Min. balkbredd/balkavstånd för kors, dubbelkors:
Max X/ Y- storlek för alla märkesformer:
Max balkbredd för kors, dubbelkors:
Min. toleranser generellt:
Max toleranser generellt:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% av märkmåttet
20% av märkmåttet
Mått på mönster
Min storlek
Max storlek
0,5 mm
3 mm
Märkesomgivning Fritt utrymme runt styrmärken inte nödvändigt, om ingen liknan-
de märkesstruktur finns innanför sökfältet.
Metoder - Syntetisk märkavkänningsförfarande
- Mellan gråskala
- Histogram-metod
- Template Matching
Storlek på märkformerna resp.
strukturer
Syntetiska märken
Andra förfaranden
Storlek syntetiska märken se avsnitt 3.8.7.3
Styrmärken-kriteri-
er, sida 162
Min 0,3 mm
Max 5 mm
Täckmaterial God täckning
Identifieringstid Beroende på metod 20 ms - 0,2 s
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.9 X-matare för komponentvagn SIPLACE X-serie
163
3.9 X-matare för komponentvagn SIPLACE X-serie
För ytmonteringsautomaterna ur X-serien, har en ny matar-generation utvecklats. Väsentliga kän-
netecken är hög precision av hämtpositionen, online-programmering, statusvisning på en LCD-
display och ett enkelt hanterande vid byte av matare under ytmonteringsprocessen. Strömförsörj-
ningen till matarna sker kontaktlöst med ett induktivt gränssnitt på komponentvagns-indragnings-
anordningen. Via två optoelektroniska kanaler (ljusledare) kommunicerar varje matare med
matar-styrningen (FCU) på komponentvagn-indragningsanordningen. Matarstyrningen är i sin tur
förbunden med automatens styrenhet via CAN-bussen.
3.9.1 Bandmatare SIPLACE X-serie
3.9.1.1 Bandmaterial
Spektrat av bandbredder sträcker sig från 8 mm till 88 mm. Bandmaterialet är blister eller papper.
Dessutom kan band med en permanent fästande täckfolie (PSA-folie) bearbetas. Till detta behö-
ver ni tillvalet "PSA-Kit".
För designen bandmatarna finns följande bandnormer:
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003) 3
Totalhöjden av blisterbandet är beroende av bandbredden och får ha följande maximalvärden:
Vid 8 mm - Pappersband får papperstjockleken maximalt vara 1,6 mm. Längden av en kompo-
nentficka får maximalt vara 51 mm.
PSA Kit Artikelnr
PSA Kit 8 mm X 00141224-xx
PSA Kit 12 mm X 00141225-xx
PSA Kit 16 mm X 00141227-xx
Bandbredd Totalhöjd på blisterbandet
8 mm Max 3,5 mm
12 mm Max 6,5 mm
16 mm och bredare Max 25 mm
