Skötselinstruktion SIPLACE X-seri e 3 Tekniska data för automaten Från programversion SR.605.xx Utgåva 07/2008 SE 3.9 X-matare för komponentvagn SIPLACE X-serie 169 3.9.2.2 Bandmat are 12 mm X 3 Bild 3.9 - 4 Bandmatare 1…
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.9 X-matare för komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE
168
3.9.2 Tekniska data för matare SIPLACE X-serie
De följande sidorna innehåller bilder av matarna ur X-serien samt tekniska data.
3.9.2.1 Bandmatare 8 mm X
3

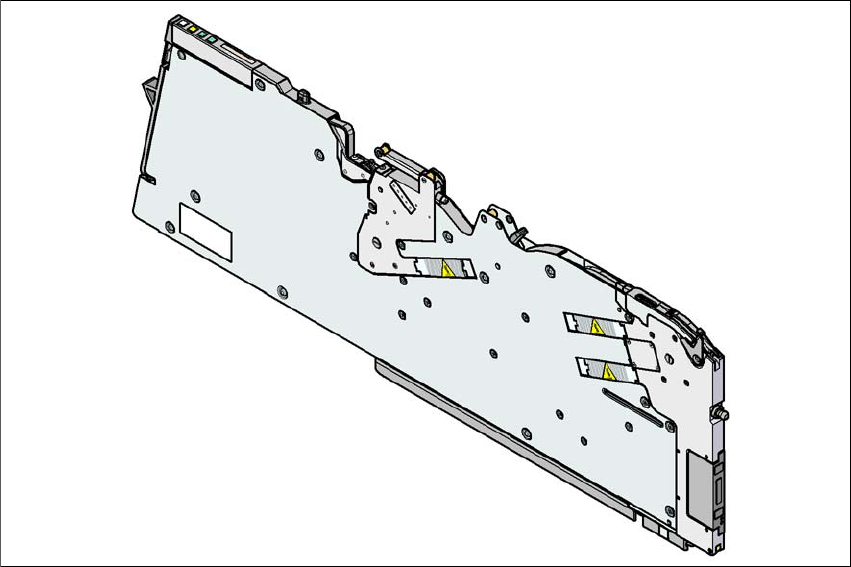

Bild 3.9 - 3 Bandmatare 8 mm X
3
Bandmatare 8 mm X Artikelnr 00141270-xx
Bandmatare 8 mm X med splitssensor Artikelnr 00141290-xx
Bredd 10,8 mm
Upptagna matare-ställplatser 1
Transportsteglängd 1 mm / 2 mm / 4 mm / 8 mm
Växlingstid för bandet < 45 s
Växlingstid för den för den föruppsatta mataren
på automaten
≤ 8 s
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.9 X-matare för komponentvagn SIPLACE X-serie
169
3.9.2.2 Bandmatare 12 mm X
3
Bild 3.9 - 4 Bandmatare 12 mm X
3
3
3
3
3
Bandmatare 12 mm X Artikelnr 00141271-xx
Bandmatare 12 mm X med splitssensor Artikelnr 00141291-xx
Bredd 22,6 mm
Upptagna matare-ställplatser 2
Transportsteglängd Från 4 mm till 16 mm i steg om 4 mm
Växlingstid för bandet < 45 s
Växlingstid för den för den föruppsatta mataren
på automaten
≤ 8 s
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.9 X-matare för komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE
170
3.9.2.3 Bandmatare 16 mm X
3
Bild 3.9 - 5 Bandmatare 16 mm X
3
Bandmatare 16 mm X Artikelnr 00141272-xx
Bandmatare 16 mm X med splitssensor Artikelnr 00141292-xx
Bredd 34,4 mm
Upptagna matare-ställplatser 3
Transportsteglängd Från 4 mm till 20 mm i steg om 4 mm
Växlingstid för bandet < 45 s
Växlingstid för den för den föruppsatta mataren
på automaten
≤ 8 s
