3 Tekniska data för automaten Sköt selinstruktion SIPLACE X-serie 3.9 X-matare för komponentvagn SIPLACE X-se ri e Från programversion SR.605.xx Utgåva 07/2008 SE 182 3.9.4.3 Mat aradapter för X-serien med Reject Conveyo…
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.9 X-matare för komponentvagn SIPLACE X-serie
181
3.9.4.2 Mataradapter för X-serien med längsgående vibrationsmatare
ANM 3
Till leveransomfattning till adaptern för matare i X-serien hör också en adapterplatta:
– Vid komponenthöjder på upp till 16,5 mm skall adapterplattan användas.
– Komponenthöjder på mellan 16,5 mm och 25 mm bearbetas utan adapterplatta.
3

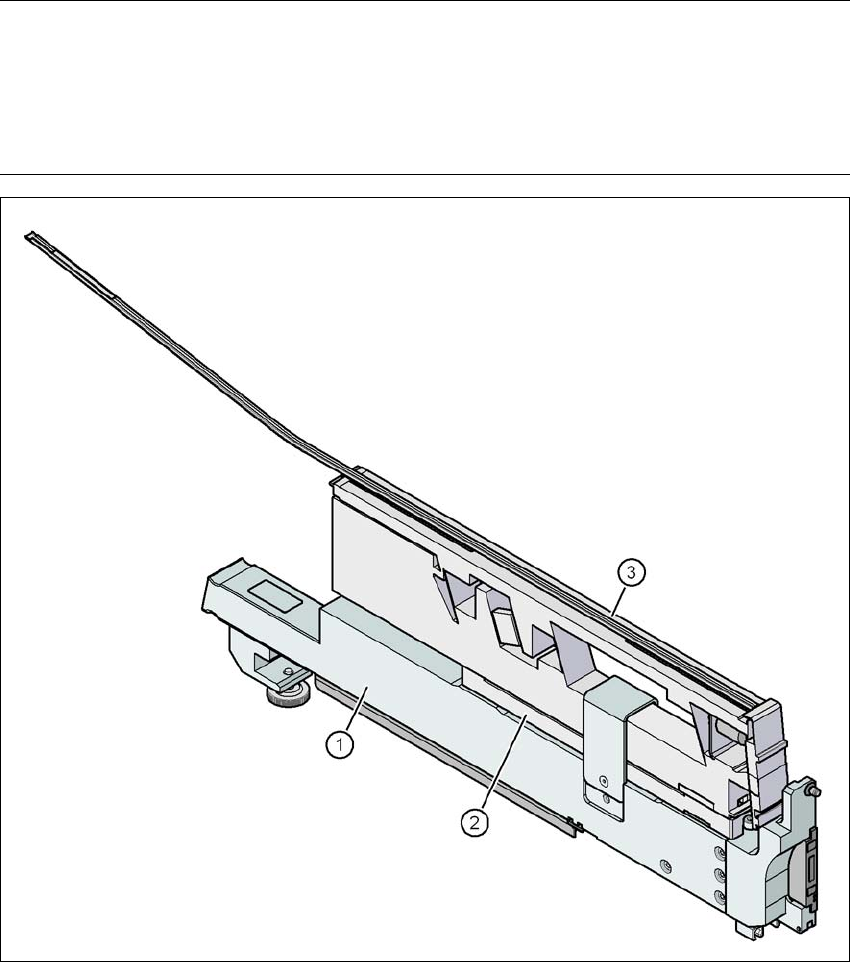

Bild 3.9 - 14 Mataradapter för X-serien med längsgående vibrationsmatare
(1) Adapter för matare till X-serien (00141305-xx)
(2) Adapterplatta 16,5 mm (ingår i leveransen)
(3) Längsgående vibrationsmatare
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.9 X-matare för komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE
182
3.9.4.3 Mataradapter för X-serien med Reject Conveyor (avfallshanteringsmodul)
3
Bild 3.9 - 15 Mataradapter för X-serien med längsgående vibrationsmatare
(1) Adapter för matare till X-serien (00141305-xx)
(2) Adapterplatta för Reject Conveyor (00141308-xx)
(3) Reject Conveyor (avfallshanteringsmodul)
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.9 X-matare för komponentvagn SIPLACE X-serie
183
3.9.5 Energi- och datainterface för X-matare
Artikelnr 00141247-xx Energi- och datagränssnitt för matare X
3
Bild 3.9 - 16 Energi- och datainterface för X-matare
(1) Upplåsningsknapp för att lossa låsklinkan
(2) Manöverpanel
(3) Datakabel
(4) Strömförsörjningskabel
(5) Elektronikkapsling
(6) Utfällbara fötter
(7) Omega-profil för styrning av matarna
(8) Låsklinka
(9) Upptagningsborrhål för matarens främre centreringsstift
(10) Basplatta
(11) Spolhållare
