3.9.4.3 Mataradapter för X-serien med Reject Conveyor (avfallshanteringsmodul)
3
Bild 3.9 - 15 Mataradapter för X-serien med längsgående vibrationsmatare
(1) Adapter för matare till X-serien (00141305-xx)
(2) Adapterplatta för Reject Conveyor (00141308-xx)
(3) Reject Conveyor (avfallshanteringsmodul)
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.9 X-matare för komponentvagn SIPLACE X-serie
183
3.9.5 Energi- och datainterface för X-matare
Artikelnr 00141247-xx Energi- och datagränssnitt för matare X
3

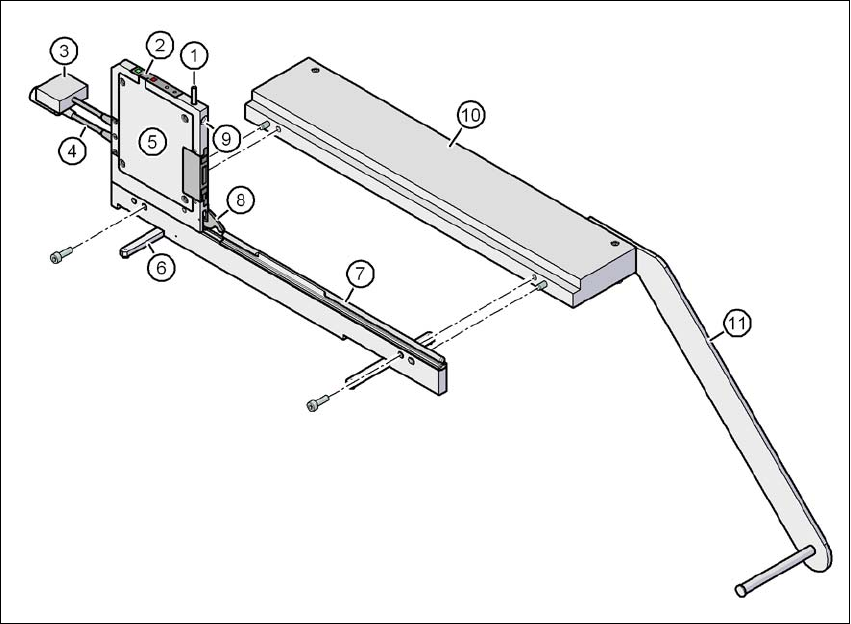

Bild 3.9 - 16 Energi- och datainterface för X-matare
(1) Upplåsningsknapp för att lossa låsklinkan
(2) Manöverpanel
(3) Datakabel
(4) Strömförsörjningskabel
(5) Elektronikkapsling
(6) Utfällbara fötter
(7) Omega-profil för styrning av matarna
(8) Låsklinka
(9) Upptagningsborrhål för matarens främre centreringsstift
(10) Basplatta
(11) Spolhållare
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.9 X-matare för komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE
184
3.9.5.1 Beskrivning
Med hjälp av energi-/datagrännssnittet kan X-matarna också tas i drift utanför automaten och för-
rustningsplatsen. Gränssnittet består av en aluminiumram med Omega-profil (pos 7 på bild 3.9 -
14, sidan 181) för upptagning och styrning av matarna. Mataren sätts på Omega-profilen med glid-
styrningarna precis, som vid X-komponentvagnen, och skjuts sedan framåt tills matarens centre-
ringsstift dyker ned helt och hållet i upptagningsborrhålet (pos 9 på bild 3.9 - 14
, sidan 181).
Låsklinkan (pos 8 på bild 3.9 - 14
, sidan 181) arreterar mataren i denna position. För att ta bort
mataren trycker du på upplåsningsknappen (pos 1 på bild 3.9 - 14
, sidan 181). Låsklinkan (pos 8
på bild 3.9 - 14
, sidan 181) trycks nedåt och friger mataren. Utfällbara fötter (pos 6 på bild 3.9 -
14, sidan 181) stabiliserar energi- och datagränssnittets position, framför allt vid breda matare.
Elektronikkapslingen (pos 5 på bild 3.9 - 14
, sidan 181) innehåller styrelektroniken för energi- och
datagränssnittet. Manöverfältet (pos 2 på bild 3.9 - 14
, sidan 181) består av start- och stoppknap-
par och två LED:er för statusvisning. Kommunikationen med en PC sker via datakabeln (pos 3 på
bild 3.9 - 14
, sidan 181). Strömförsörjningskabeln (pos 4 på bild 3.9 - 14, sidan 181) ansluts till den
medföljande strömförsörjningen.
3.9.5.2 Användning
Energi- och datagränssnittet används för kontroll, underhåll och reparation av X-matare. Därutö-
ver kan det anfända för förrustning vid kretskortsproduktion.Energi- och datagränssnittet fästs i
basplattan (pos 10 på bild 3.9 - 18
, sidan 187). Även spolhållaren (pos 11 på bild 3.9 - 18, sidan
187
) är monterad i basplattan. Vid ilagd byggelementrem kan steglängden, hämtningspositionen
och transporthastigheten kontrolleras eller matas in på nytt.En utförlig bruksanvisning beskriver
hanteringen av gränssnittet och servicearbetena.
3.9.5.3 Leveransomfattning
– Single Slot EDIF
a
– Nätaggregat, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Basplatta med spolarm
– Bruksanvisning
a) EDIF = energi- och datainterface
