Skötselinstruktion SIPLACE X-serie 1 Inledning Från programversion SR.605.xx Utgåva 07/2008 SE 19 1 Inledning Denna bruksanvisning är en handbok, resp. ett up p slagsverk för användning och inställning av ytmonteringsaut…
Innehåll Skötselinstruktion SIPLACE X-serie
Utgåva 07/2008 SE
18
6.22.2 Beskrivning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 467
6.23 Vision-inlärningsstation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 468
6.23.1 Beskrivning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469
6.23.2 Fördelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469
6.23.3 Vilka komponentkameror stöds . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 470
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 471
Skötselinstruktion SIPLACE X-serie 1 Inledning
Från programversion SR.605.xx Utgåva 07/2008 SE
19
1 Inledning
Denna bruksanvisning är en handbok, resp. ett uppslagsverk för användning och inställning av
ytmonteringsautomaten i SIPLACE
®
X-serien.
På huvudraden för varje kapitel finner ni uppgifter om utgåvans tillstånd och programversion, från
vilken denna beskrivning är giltig.
1

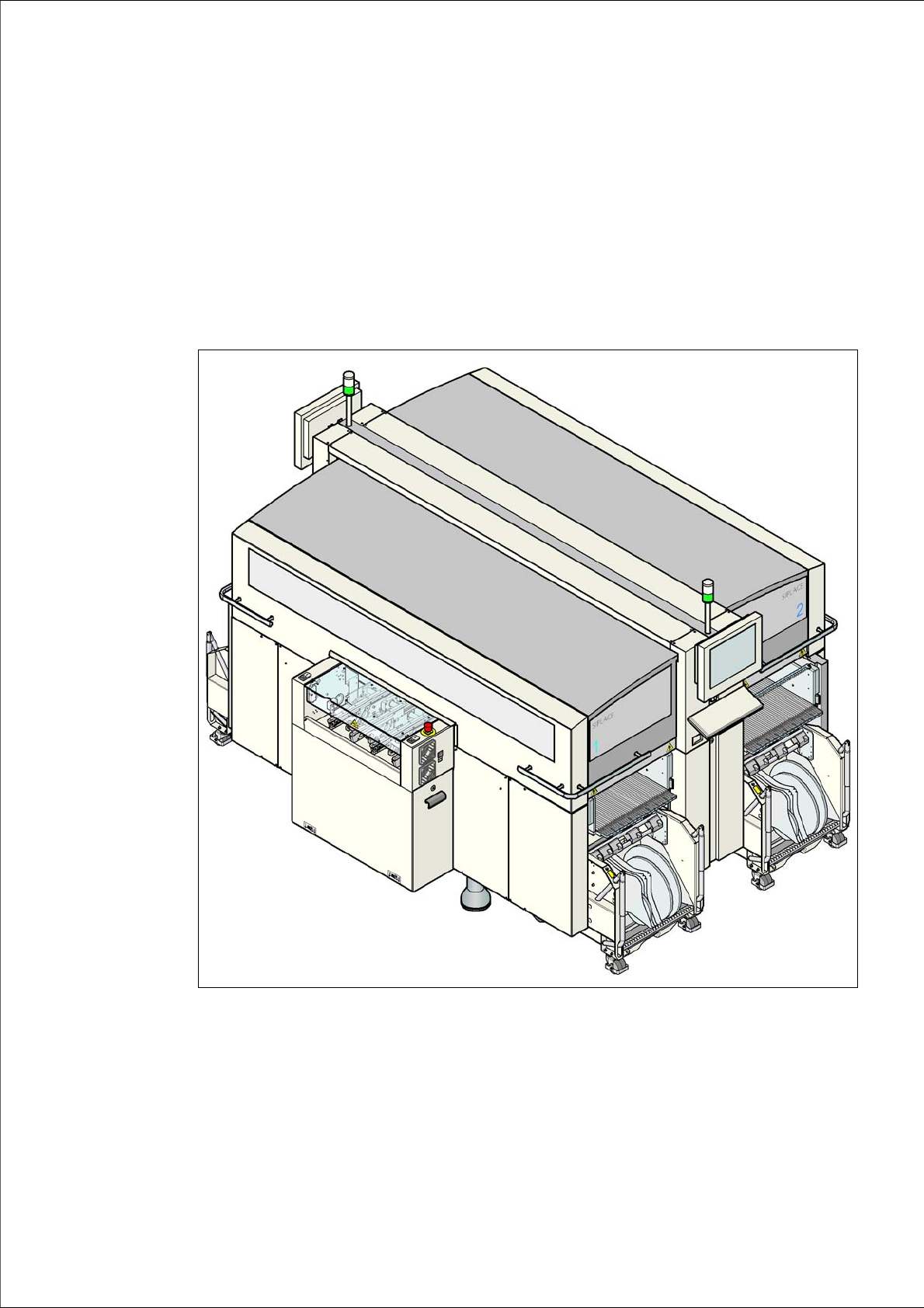

Bild 1.0 - 1 Ytmonteringsautomat SIPLACE X4
1 Inledning Skötselinstruktion SIPLACE X-serie
1.1 Maskinbeskrivning Från programversion SR.605.xx Utgåva 07/2008 SE
20
1.1 Maskinbeskrivning
SMD-ytmonteringssystem i SIPLACE X-serien utmärker sig genom hög flexibilitet i konfiguratio-
nen, hög ytmonteringskapacitet och högsta precision. Automaterna täcker vid hög ytmonterings-
kapacitet in ett komponentspektrum från 01005 till 125 x 10 mm².
Därtill kommer två ytmonteringsvarianter till insats:
– Collect&Place-förfarandet med Collect&Place-huvuden för komponenter från storlek 01005
till Finepitch
– Pick&Place-förfarandet med SIPLACE TwinHead för Finepitch- och OSC-komponenter
Basen för ytmonteringssystemen är en vridstyv och vibrationsdämpande maskinram av gjutstål.
Denna garanterar en hög produktionskvalitet och liten miljöbelastning för de anställda, då skak-
och vibrationsljud är reducerade till ett minimum.
X2-ytmonteringsautomaten har två portaler. X3-ytmonteringsautomaten har tre portaler och X4-
ytmonteringsautomaten är utrustad med fyra portaler. På varje portal sitter ett ytmonteringshuvud.
Ytmonteringshuvudena låter sig positioneras i X- och Y-riktningarna oberoende av varandra med
linjärmotorer, snabbt och noggrant.
Genom den av SIPLACE utvecklade principen Huvud-modulariteten kan ytmonteringshuvuden
bytas enkelt och snabbt. En översikt över konfigurationen av ytmonteringshuvud finner ni i avsnitt
1.1.1
, 1.1.2 och 1.1.3 från sida 21.
För komponentberedskapen finns fyra ställplatser till förfogande. Upp till fyra komponentvagnar
eller som alternativ, upp till två Matrix-Tray-växlare, kan dockas till, i stället för komponentvagn på
X2-, X3- och X4-automaterna.
Som ett ytterligare alternativ kan Waffle-Pack-växlaren dockas till ställplatserna 2 och 4 på X2 och
ställplats 2 på X3.
