3.10.8.2 Bandmatare 3 x 8 mm S

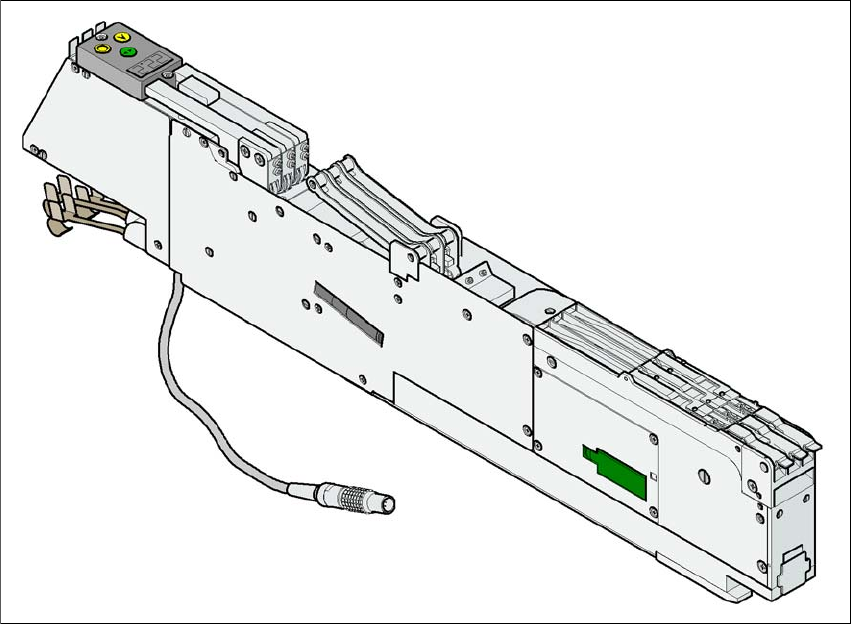

Bild 3.10 - 2 Bandmatare 3 x 8 mm S
Artikelnr 00141098-xx 3
Bredd 30,6 mm 3
Spår per matare 3 3
Upptagna matare-ställplatser 1 3
Max antal matare 4 x 15 3
Komponentantal vid 7" rulle ca 4.000 - 10.000 st 3
Transportsteglängd 2 mm / 4 mm / 8 mm 3
Remmaterial Papper eller blisterrem 3
Max komponenthöjd 2,5 mm 3
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 S-matare för komponentvagn SIPLACE HF
193
3.10.8.3 Bandmatare 3 x 8 mm S för 0201/0402-komponenter
3

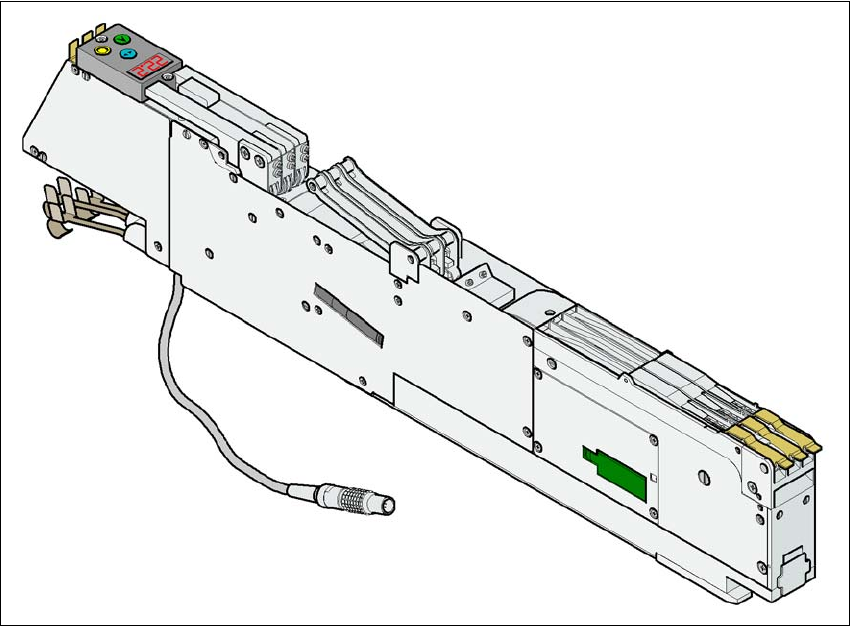

Bild 3.10 - 3 Bandmatare 3 x 8 mm S för 0201/0402-komponenter
3
Artikelnr 00141099-xx 3
Bredd 30,6 mm 3
Spår per matare 3 3
Upptagna matare-ställplatser 1 3
Max antal matare 4 x 15 3
Komponentantal vid 7" rulle ca 10.000 st 3
Transportsteglängd 2mm / 4mm 3
Remmaterial Pappersrem 3
Max komponenthöjd 0,7 mm 3
Komponentspektrum 0201/0402 3
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.10 S-matare för komponentvagn SIPLACE HF Från programversion SR.605.xx Utgåva 07/2008 SE
194
3.10.8.4 Bandmatare 3 x 8 mm SL
3

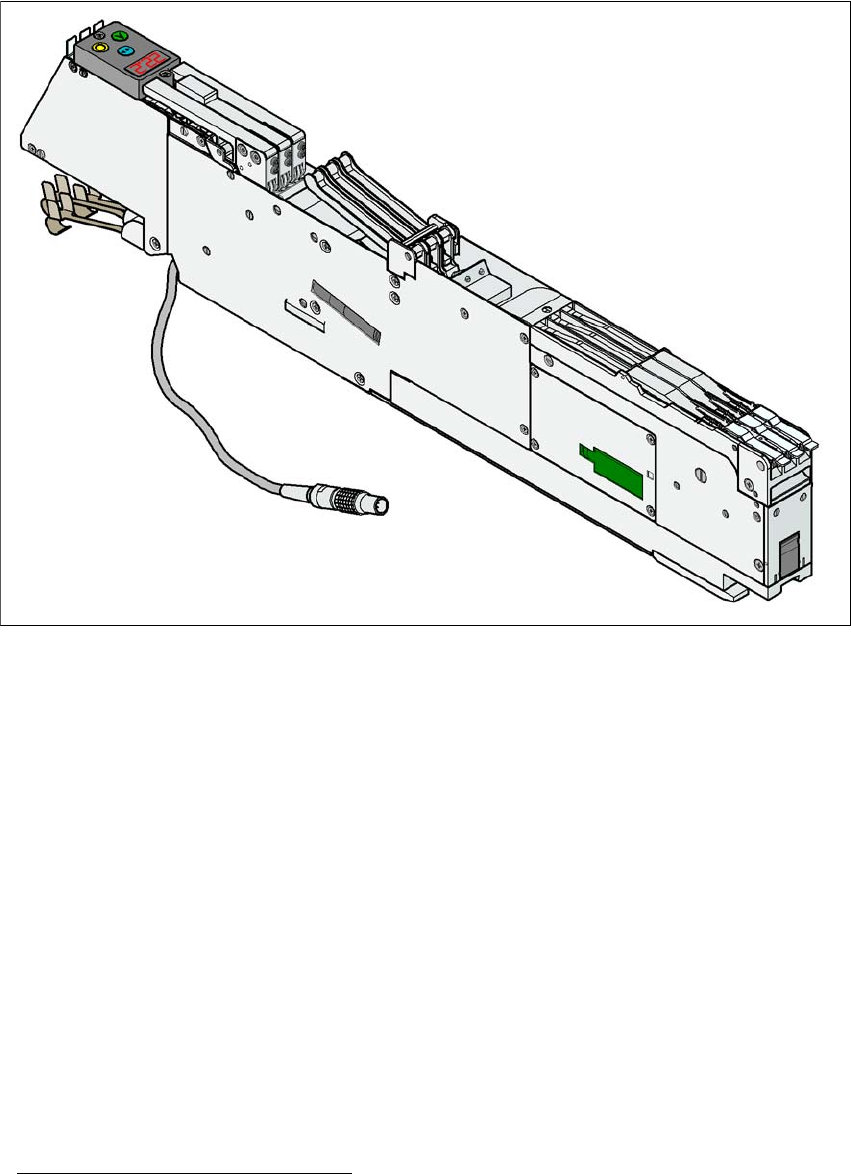

Bild 3.10 - 4 Bandmatare 3x8mm SL
a
Artikelnr 00141088-xx 3
Bredd 30,6 mm 3
Spår per matare 3 3
Upptagna matare-ställplatser 1 3
Max antal matare 4 x 15 3
Komponentantal vid 7" rulle ca 10.000 st 3
Transportsteglängd 2 mm / 4 mm / 8 mm 3
Remmaterial Papper eller blisterrem 3
Max komponenthöjd 2,5 mm 3
Komponentspektrum ab 0201 3
2 hämtposition Främre position: BE ≥ 1,6 mm
Bakre position: BE ≤ 1,6 mm 3
3
Vid denna matare realiserades den nya principen "Feed on Demand" (matning på begäran) för att
minska komponentsvinnet. Komponenterna transporteras till hämtpositionen först när ytmonte-
ringshuvudet kör till hämtpositionen.
a) SL = Shutterless, dvs. utan komponentövertäckning
