Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 S-matare för komponentvagn SIPLACE HF
205
3.10.8.15 Bulkcase-matare
3

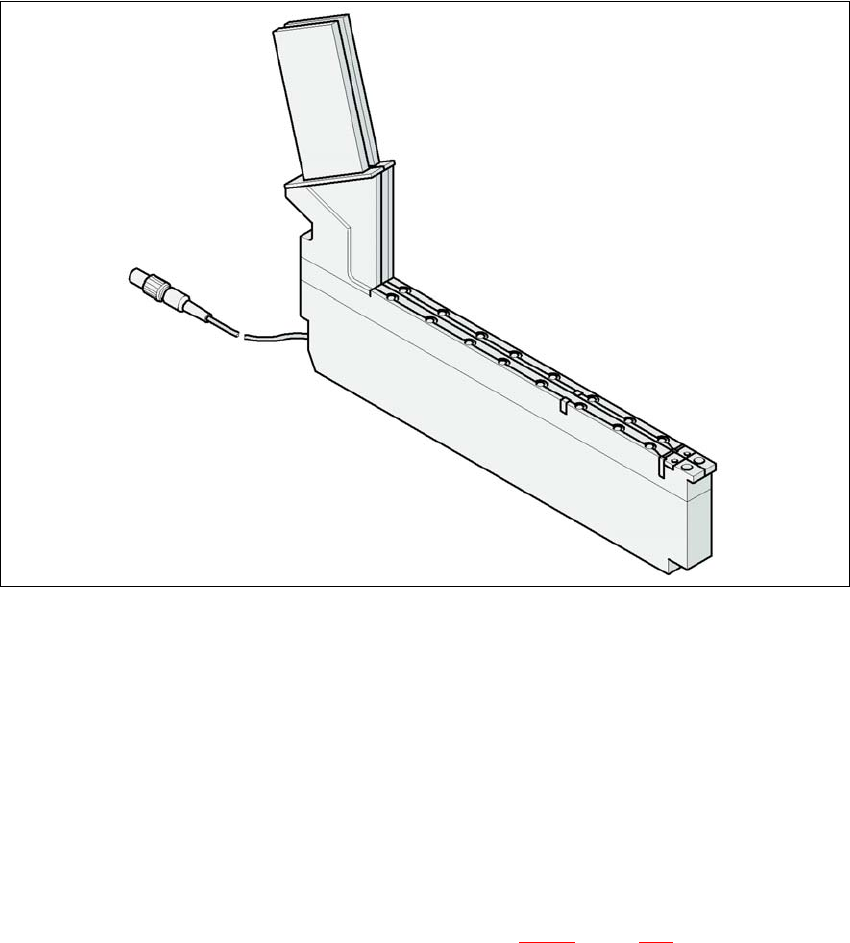

Bild 3.10 - 15 Bulkcase-matare
Artikelnr 00142318-xx 3
Bredd 30,6 mm 3
Spår per matare 2 3
Upptagna matare-ställplatser 1 3
Max antal matare 4 x 15 3
Komponentantal Upp till 50.000 st 3
Matarskenor 0402 / 0,5 mm höjd Artikelnr 00142320-xx 3
0603 / 0,80 mm höjd Artikelnr 00142322-xx 3
Cykeltid < 60 ms 3
Tryckluftsmatningen för Bulkcase-matare beskrivs i avsnitt 3.12.7
, sidan 231. 3
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.10 S-matare för komponentvagn SIPLACE HF Från programversion SR.605.xx Utgåva 07/2008 SE
206
3.10.8.16 Surftape-matare
För ytmontering av Bare Die är Surftape-mataren nödvändig för komponentberedning. Dessa ma-
tare finns i utföranden för 8 mm band och 12 mm resp. 16 mm band. 3
3

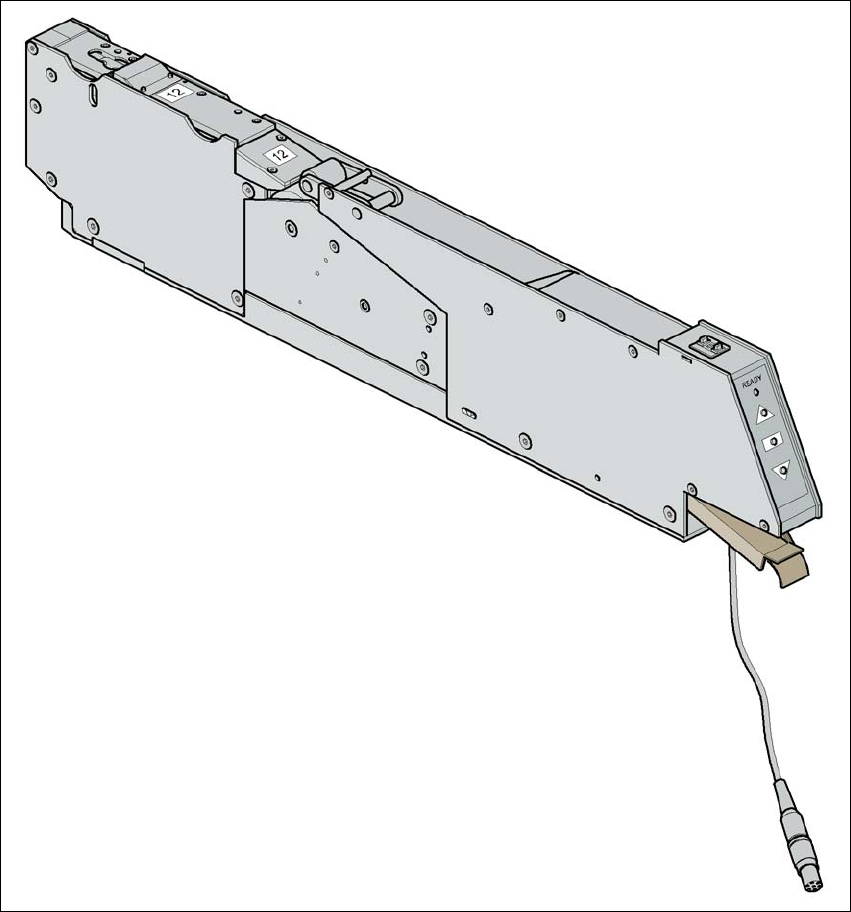

Bild 3.10 - 16 Surftape-matare
3
Hanteringen av mataren finns beskriven i bruksanvisningen för tillkopplingsmodulerna. 3
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 S-matare för komponentvagn SIPLACE HF
207
Tekniska data 3
3
3
Parameter för Surftape-matare 3
Parametrarna för Surftape-mataren kan ändras på SIPLACE Pro-datorn.
Bandbredder 8/12/16 mm
Rekommenderade band- och kompo-
nentstorlekar
8 mm: komponent 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: komponent 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: komponent 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Bandnoggrannhet för Bare Die på
Surftape
Bare Die-storlek till 2,3 x 2,3 mm²: +/- 100 µm, 6 σ
Bare Die-storlek över 2,3 x 2,3 mm²: +/- 200 µm, 6 σ
(räknat från fickans mittpunkt)
Nödvändigt avstånd mellan Bare Die-
kant till bandficka Min 0,4 mm
Utstötarnål Enkel- eller trippelnål, beroende på storlek för Die
Bandmaterial Metriskt
Bandnorm IEC 286-3, DIN-IEC-286, EIA 481 och JIS C 0806
Bandrullens diameter 7" till 15"
Matarens ställyta 1 ställplats på komponentbordet
