3.11.1 Ingående komponenter
Komponentvagnen består i princip av stativ, komponentbord för anslutning till matare, bandrulle-
behållare och bandavfallsbehållare.
3

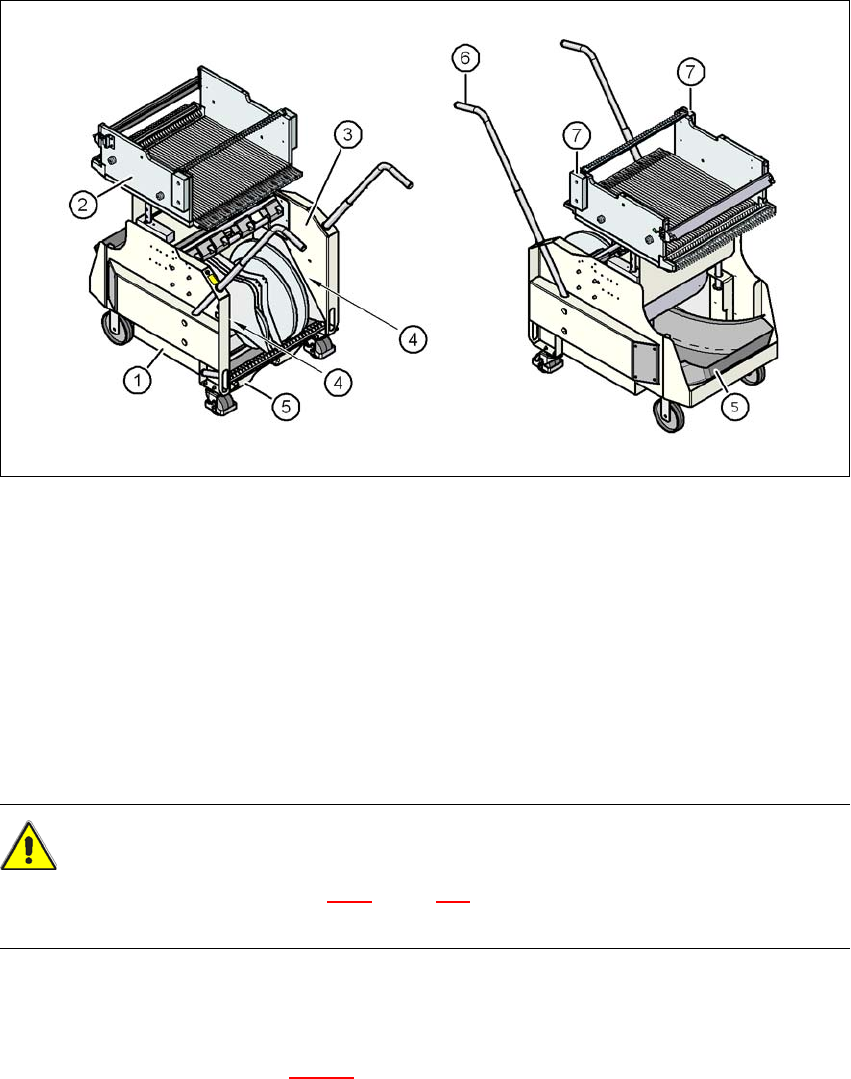

Bild 3.11 - 3 Komponentvagn, SIPLACE X-serie, vy från front och baksida
(1) Chassi
(2) Komponentbord
(3) Bandbehållare
(4) Spalt för upptagning av rustningslister
(5) Bandavfallsbehållare
(6) Handtag
(7) Ingreppsskydd
AKTAS 3
Följ säkerhetsanvisningarna i avsnitt 5.4.2
, sidan 331, när ni drar ut bandavfallsbehållaren ur
komponentvagnen.
3.11.2 Beskrivning
Bandrullebehållaren (pos 3 i bild 3.11 - 3) tar i standardutförande bandrullar upp till 17" (432 mm)
storlek.
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.11 Komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE
216
Mellan bandbehållaren och komponentvagnen befinner sig till vänster och höger två 5 mm breda
spalter (pos 4 i bild 3.11 - 3
, sida 215) för upptagning av uppsättningslister..
På undersidan av chassit finns den utdragbara bandavfallsbehållaren (pos 5 i bild 3.11 - 3
, sida
215
). De avklippta bandbitarna hamnar via en glidbana i bandavfallsbehållaren, som måste töm-
mas beroende på avfallsuppkomsten.
Handtagen (pos 6 i bild 3.11 - 3
, sida 215) kan fällas upp eller ner.
ANM 3
Alla komponentvagnar, Matrix-Tray växlare eller Waffle Pack-växlare måste vara dockade till
automaten för att den skall kunna köras. Ytmontera de tomma ställplatserna med Dummy-
matare, som beskrivs i avsnitt 2.6.5.1, sidan 85.
3.11.3 Tekniska data
3
Längd x bredd 727 x 592 mm²
752 x 592 mm² med avfallsbehållare
Komponentbordets höjd 819,5 mm vid kretskortstransporthöjd 830 mm
889,5 mm vid kretskortstransporthöjd 900 mm
919,5 mm vid kretskortstransporthöjd 930 mm
939,5 mm vid kretskortstransporthöjd 950 mm
Kretskortstransporthöjd 830 mm ± 15 mm (standard)
900 mm ± 15 mm (tillval)
930 mm± 15 mm (tillval)
950 mm ± 15 mm (SMEMA-tillval)
Höjd på det uppfällda handtaget 969 mm
Antal ställplatser 40 (8 mm X - bandmatare)
Vikt
Utan matare
Med matare på alla ställplatser
80,4 kg
139,6 kg
Spoldiameter
Standard
Maximal
Till 432 mm (17")
483 mm (19")
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.11 Komponentvagn SIPLACE X-serie
217
3.11.4 Styrmärken på komponentvagnen SIPLACE X-serie
3
Bild 3.11 - 4 Styrmärken på komponentvagnen SIPLACE X-serie
(1) Styrmärken på komponentvagnen
Efter tilldockning av komponentvagnen SIPLACE X-serie mäter maskinen styrmärkena på kom-
ponentvagnen.
Vid komponenter med en kantlängd mindre än 0,5 mm, alltså 0402-komponenter och mindre, fast-
ställs innan hämtningen av den första komponenten, läget av komponenten med bandfickan.
