Skötselinstruktion SIPLACE X-seri e 3 Tekniska data för automaten Från programversion SR.605.xx Utgåva 07/2008 SE 3.11 Komponentvagn SIPLACE X-serie 219 3.1 1.6 Komponentbord SIPLACE X-serie Matarna läggs upp med sina fr…

3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.11 Komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE
218
3.11.5 Mått på komponentvagn, SIPLACE X-serie
3

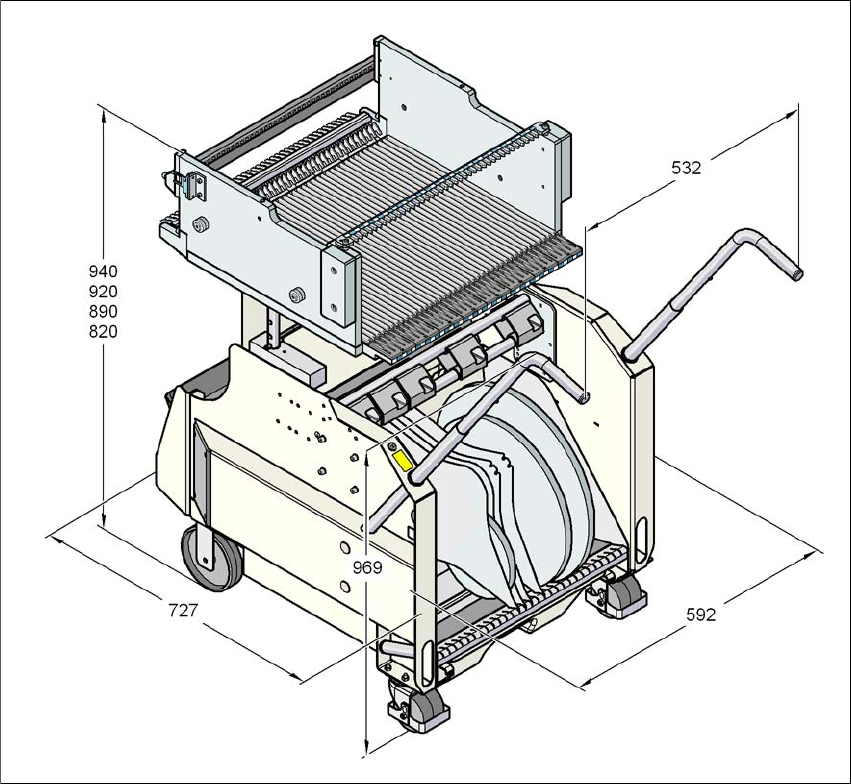

Bild 3.11 - 5 Dimensioner på komponentvagn, SIPLACE X-serie, alla mått i mm

Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.11 Komponentvagn SIPLACE X-serie
219
3.11.6 Komponentbord SIPLACE X-serie
Matarna läggs upp med sina främre glidstyrningar på införningshjälpen (pos 1 i bild 3.11 - 6). Vid
inskjutningen glider mataren med sina styrningar (pos 12 och 13 i bild 3.9 - 2
, sida 167) på styr-
profilen (pos 2 i bild 3.11 - 6
) till anslagslisten (pos 4 i bild 3.11 - 6). Ett centreringshål (pos 5 i bild
3.11 - 6
) på anslagslisten tar upp centrerstiftet "framme" (pos 4 i bild 3.9 - 1, sida 166) på X-ma-
taren. Samtidigt hakar låsklinkan (pos 1 i bild 3.11 - 7
, sida 220) på komponentbordet in i låsrullen
(pos 1 i bild 3.9 - 1
, sida 166) på mataren. Centreringsstiftet "bak" (pos 12 i bild 3.9 - 1, sida 166)
på ovansidan av mataren tas upp av en ursparing i centreringslisten (pos 3 in Abb. 3.11 - 6
).
3

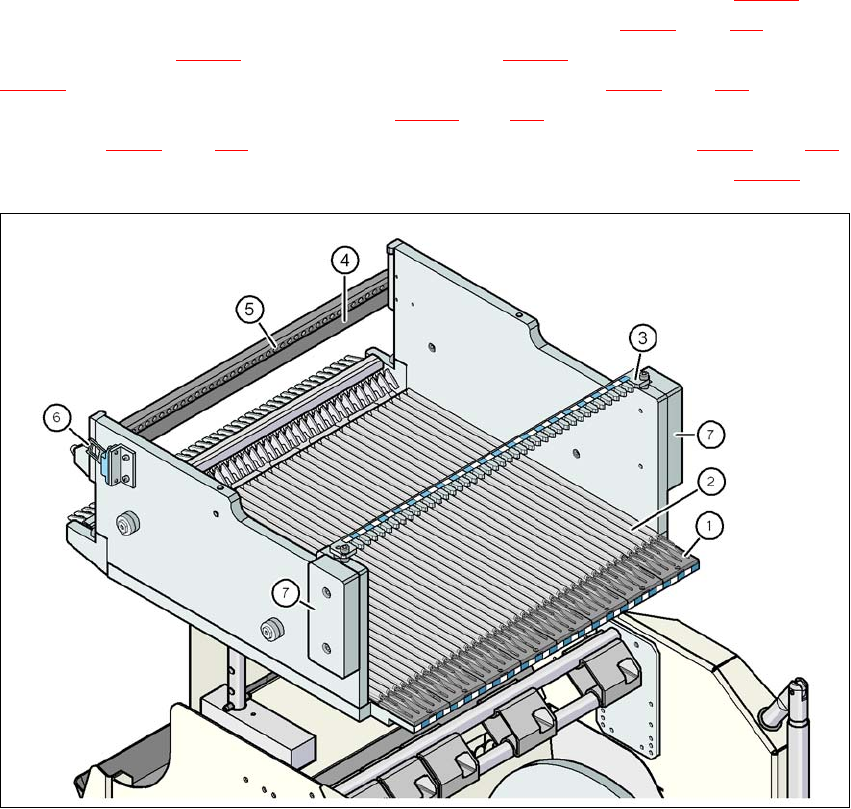

Bild 3.11 - 6 Komponentbord, SIPLACE X-serie, vy bakifrån
(1) Införningshjälp
(2) Styrprofil (Ω-Profil)
(3) Centreringslist för upptagning av centrerstiftet "bak" för X-matare.
(4) Anslagslist
(5) Centreringshål
(6) Kopplingstunga för säkerhetsbrytaren till NÖDSTOPP-kretsen
(7) Ingreppsskydd

3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.11 Komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE
220
3

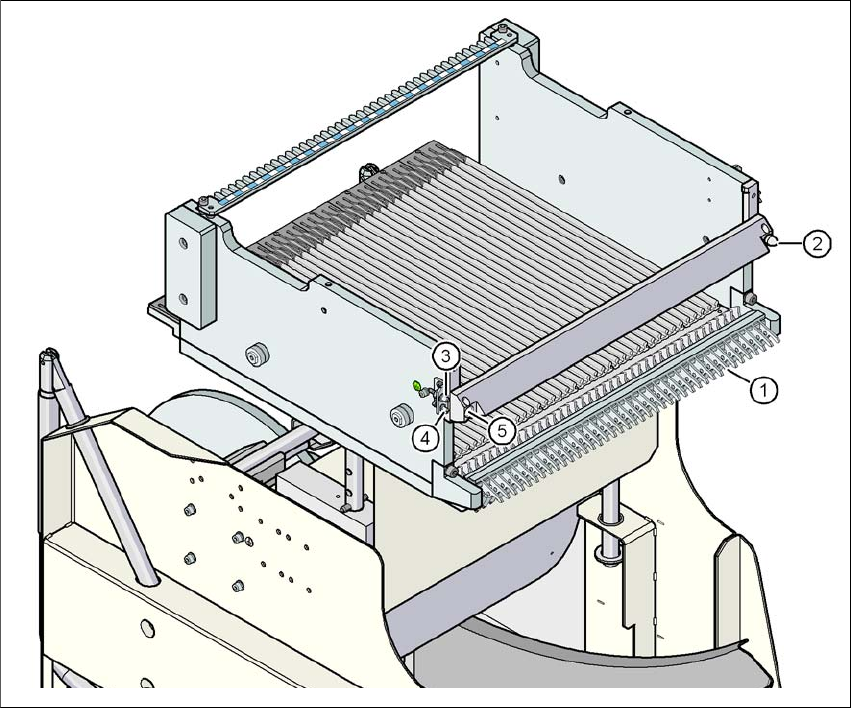

Bild 3.11 - 7 Komponentbord, SIPLACE X-serie, vy framifrån
(1) Låsklinkor
(2) Centrerstift på komponentbordet
(3) Tryckluftskoppling
(4) Jordningsstift
(5) Centreringshål på komponentbordet
