Skötselinstruktion SIPLACE X-serie 1 Inledning

Från programversion SR.605.xx Utgåva 07/2008 SE 1.1 Maskinbeskrivning

1.1.1 SIPLACE X4

X4-automat är utrustad med fyra portaler för båda ytmonteringsområdena (BO). Alla portalaxlar

drivs av linjärmotorer. Portalaxlarna låter sig snabbt och precis positioneras. Portalarmarna är till-

verkade av lätt, men ändå mycket styvt kolfibermaterial. På varje portal sitter ett ytmonteringshu-

vud. Därmed är följande ytmonteringshuvud-konfigurationer möjliga:

a) Ytmonteringsområde 1

b) Ytmonteringsområde 2

Kapacitetsdata finns i avsnitt 3.1, sidan 103.

1.1.2 SIPLACE X3

X3-automaten har 3 portaler, två av dessa i ytmonteringsområde 1 och ett i ytmonteringsområde

2. Därmed är följande ytmonteringshuvud-konfigurationer möjliga:

a) Ytmonteringsområde 1

b) Ytmonteringsområde 2

Kapacitetsdata finns i avsnitt 3.1, sidan 103.

Ytmonterings-

huvuden

Ytmonteringshuvuden YO1

YO2

C&P20A/

C&P20A

C&P12/

C&P12

C&P12/

C&P6

C&P12/TH C&P6/

C&P6

C&P6/TH TH/TH

C&P20A/C&P20A Ja Nej Nej Nej Nej Nej Nej

C&P12/C&P12 Ja Ja Nej Nej Nej Nej Nej

C&P12/C&P6 Ja Ja Ja Nej Nej Nej Nej

C&P6/C&P6 Ja Ja Ja Nej Ja Nej Nej

C&P12/TH Ja Ja Ja Ja Nej Nej Nej

C&P6/TH Ja Ja Ja Ja Ja Ja Nej

TH/TH Ja Ja Ja Ja Ja Ja Ja

Ytmonterings-

huvuden

Ytmonteringshuvuden YO1

YO2

C&P20A/

C&P20A

C&P12/

C&P12

C&P12/

C&P6

C&P12/TH C&P6/

C&P6

C&P6/TH TH/TH

C&P20A Ja Nej Nej Nej Nej Nej Nej

C&P12 Ja Ja Nej Nej Nej Nej Nej

C&P6 Ja Ja Ja Nej Ja Nej Nej

TH Ja Ja Ja Ja Ja Ja Ja

1 Inledning Skötselinstruktion SIPLACE X-serie

1.1 Maskinbeskrivning Från programversion SR.605.xx Utgåva 07/2008 SE

1.1.3 SIPLACE X2

X2-automaten har en portal per ytmonteringsområde. Därmed är följande ytmonteringshuvud-

konfigurationer möjliga:

a) Ytmonteringsområde 1

b) Ytmonteringsområde 2

Kapacitetsdata finns i avsnitt 3.1, sidan 103.

1.1.4 SIPLACE-princip

Ytmonteringshuvudena hämtar komponenterna från den fast positionerade transportören på kom-

ponentvagnen eller från hållaren på Matrix-Tray-växlaren, och bestyckar det. Ytmonteringsauto-

maten ur X-serien har två ytmonteringsområden.

– Vid enkeltransportör kan upp till två kretskort samtidigt ytmonteras.

– Vid dubbeltransportör kan upp till fyra kretskort samtidigt ytmonteras.

Principen "vilande komponent-beredskap" och "vilande kretskort", som har visat sig vara effektivt

vid alla SIPLACE-automater, har en rad avgörande fördelar:

– Påfyllning av komponenter eller ihopsättningen av remmar, förorsakar inga stilleståndstider.

– Den skakfria matningen av komponenter möjliggör säker upphämtning också av de minsta

komponenterna (t. ex. 01005).

– De vid ytmonteringsprocessen orörliga kretskorten förhindra att komponenter halkar iväg.

– Kombinationen av ytmonteringshuvud med munstycksväxlare, garanterar alltid en optimal

munstyckskonfiguration för den pågående ytmonteringsprocessen. Därmed minimeras för-

flyttningsvägarna och ytmonteringsturordningen optimeras.

Hög flexibilitet, lönsamhet och uppsättningssäkerhet är garantierna för den höga produktiviteten

hos SIPLACE X-serie. Minimala stilleståndstider ökar verkningsgraden och bidrar till produktivi-

tetsvinsten.

Ytmonterings-

huvuden

Ytmonteringshuvuden YO1

YO2

C&P20A C&P12 C&P6 TH

C&P20A Ja Nej Nej Nej

C&P12 Ja Ja Nej Nej

C&P6 Ja Ja Ja Nej

TH Ja Ja Ja Ja

Skötselinstruktion SIPLACE X-serie 1 Inledning

Från programversion SR.605.xx Utgåva 07/2008 SE 1.1 Maskinbeskrivning

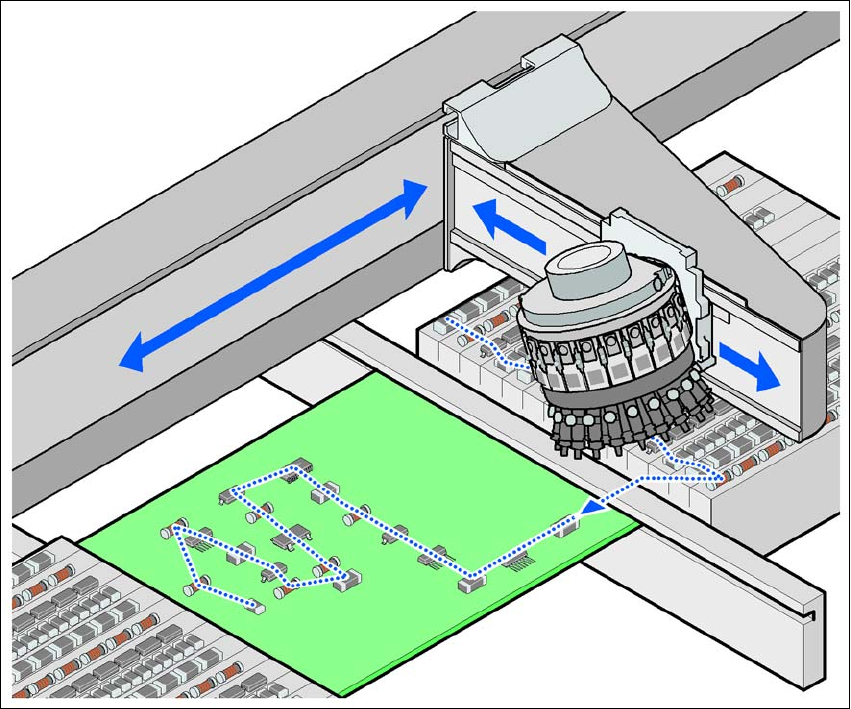

Bild 1.1 - 1 Ytmonteringsprincip enligt Collect&Place-förfarandet

1.1.5 Nya alternativ och prestanda

För utökning av automatens funktioner, erbjuds följande nya alternativ:

– SIPLACE XPL

Alternativet "SIPLACE X-Series Productivity Lane" i mitten av KK-dubbeltransporten möjlig-

gör en överutsträckning av kretskort i ytmonteringsautomaten. Liknande Productivity Lift rea-

liseras därned en parallellisering av ytmonteringsautomaten. Detta tredje transportspår kan

granskas uppifrån och arbetar också när skyddshuven är öppen. På så sätt kan kretskortens

väg genom automaten följas för kontrolländamål.

– SIPLACE XPS

SIPLACE X-Series Productivity Shuttle fördelar de kretskort som skall bearbetas vid automa-

ternas eller linjens in-/utmatningssida till kretskorts-dubbeltransportens önskade transport-

spår eller till SIPLACE XPL.
