3 Tekniska data för automaten Sköt selinstruktion SIPLACE X-serie 3.11 Komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE 224 3.1 1.10 Styrkanal för tomband på komponentvagn-indragningsanordnin…
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.11 Komponentvagn SIPLACE X-serie
223
3.11.8.2 Max bandrullens diameter beroende på kretskortstransporthöjden
3
ANM: 3
Vid komponentvagnar ur X-serien, behöver ni i regel inga insticksaxlar. Om felmeddelandet
"Timeout" kommer flera gånger vid X-mataren rekommenderar vi dock att använda påsticksaxlar.
3.11.9 Tombandsränna SIPLACE X-serie
3

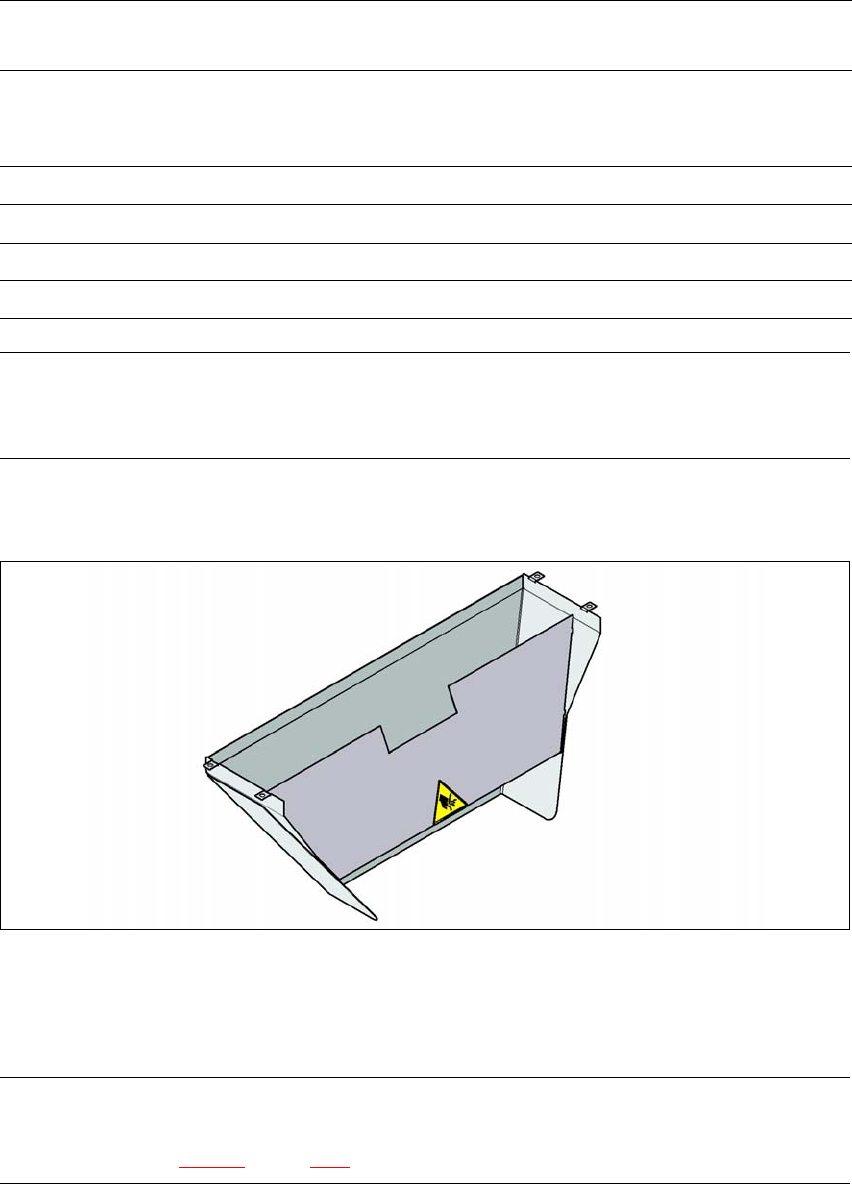

Bild 3.11 - 10 Tombandsränna för komponentvagn-indragningsanordning ur SIPLACE X-serie
Beroende på kretskortstransporthöjd kan längden av tombandsrännan ställas in så, bandavklipp-
bitarna leds till komponentvagnens bandavfallsbehållare.
ANM 3
Tombandsrännan för X-serien kan bara installeras på komponentvagn-indragningsanordningen
för X-serien (se bild 5.11 - 3, sidan 360)
Utan hållare för
tillkommande bandrulle
Med hållare för tillkommande bandrulle
Kretskortstransport
höjden i
komponentvagnen
Bandrullens diameter Bandrullens diameter
utan insticksaxel med insticksaxel
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.11 Komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE
224
3.11.10 Styrkanal för tomband på komponentvagn-indragningsanordningen
SIPLACE X-serien
I standardversion kan styrkanalen för tomband leda band med en fickhöjd med maximalt 12 mm
till det pneumatiska bandkapningsaggregatet.
3

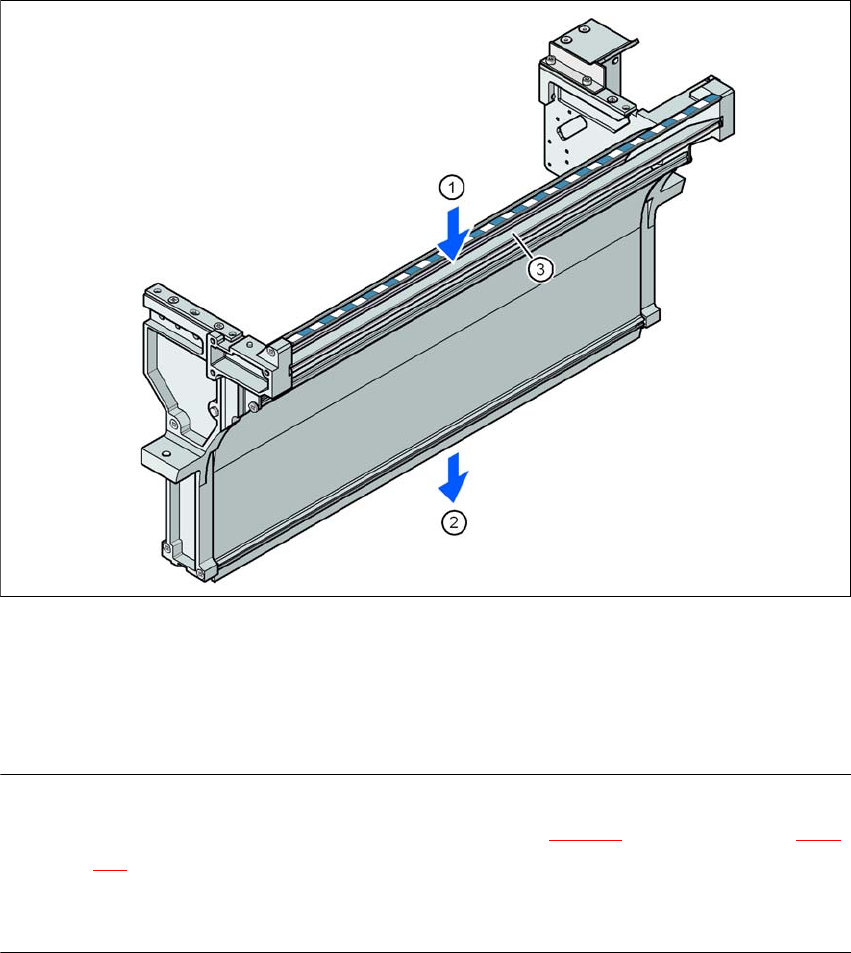

Bild 3.11 - 11 Styrkanal för tomband på komponentvagn-indragningsanordningen SIPLACE X-serien
(1) Inloppsspalt för tomband
(2) Utloppsspalt för tomband över det pneumatiska bandkapningsaggregatet
(3) Skiljeplåt för band < 12 mm, för band > 12 mm demonterbar
ANM
– För remfickor större än 12 mm kan skiljeplåten (pos 3 i bild 3.11 - 11
) tas bort (se avsnitt 4.6.1,
sidan 315
).
→ Placera inte matare med låga fickor direkt sidan om matare med höga fickor. Tombanden kan
överlappa varandra och fastna.
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.12 Komponentvagn SIPLACE HF
225
3.12 Komponentvagn SIPLACE HF
Artikelnr 00119622-xx Komponentvagn SIPLACE HF/X-serie/D3
Till automaten i SIPLACE X-serien kan upp till fyra komponentvagnar SIPLACE HF dockas till.
Ställplatsnumreringen finner ni i nedanstående bild.
3

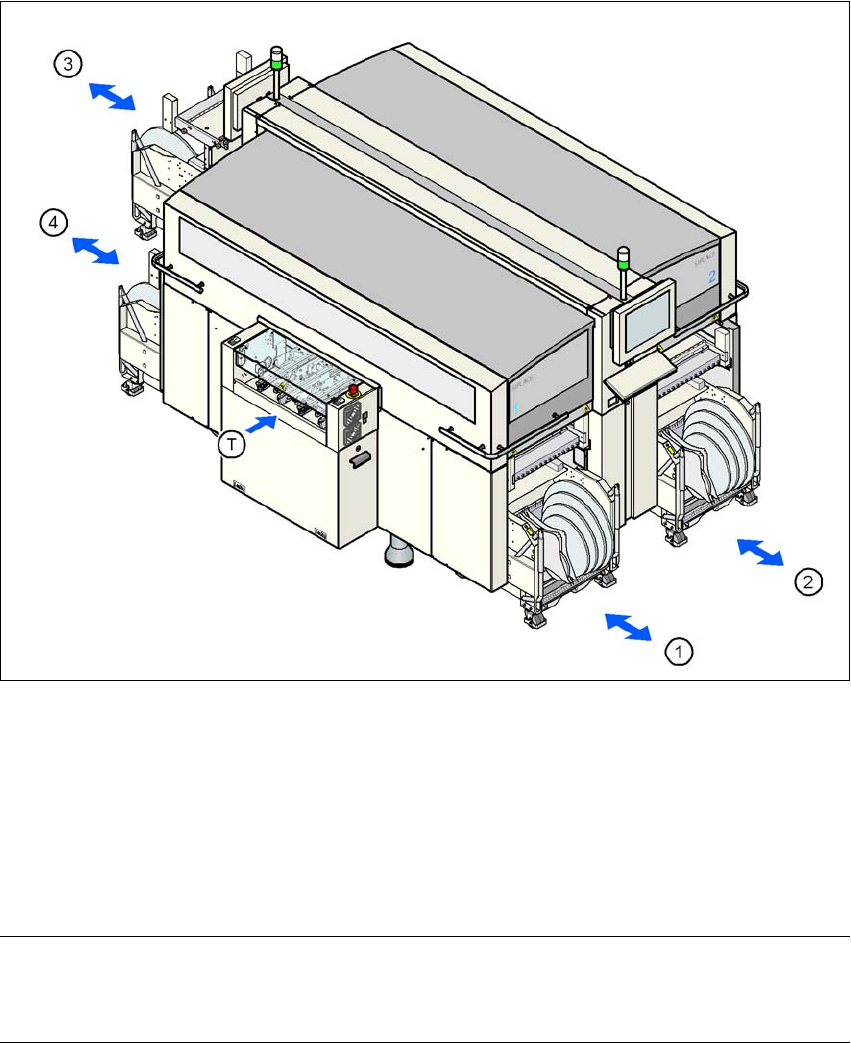

Bild 3.12 - 1 Komponentvagnens ställplatser, SIPLACE HF
(1) Ställplats 1
(2) Ställplats 2
(3) Ställplats 3
(4) Ställplats 4
(T) Transportriktning för kretskort
ANM 3
Komponentvagnen SIPLACE HF kan inte sättas in tillsammans med 20-segments-Col-
lect&Place-huvudet.
