3 Tekniska data för automaten Sköt selinstruktion SIPLACE X-serie 3.12 Komponentvagn SIPLACE HF Från programversion SR.605.xx Utgåva 07/2008 SE 230 3.12.5 Bandbehållare SIPLACE HF Bandbehållaren kan ta spolar med upp til…
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.12 Komponentvagn SIPLACE HF
229
3.12.4 Mått och tyngdpunkt på komponentvagn SIPLACE HF
3

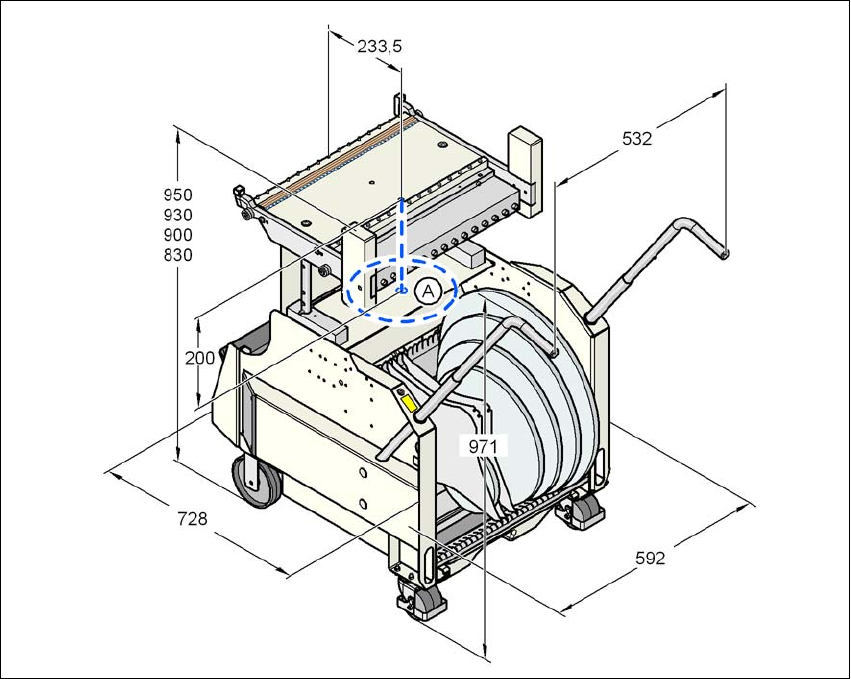

Bild 3.12 - 4 Mått på komponentvagn SIPLACE HF, alla mått i mm
3
Tyngdpunkten (A) för komponentvagnen registrerades vid en 830 mm.
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.12 Komponentvagn SIPLACE HF Från programversion SR.605.xx Utgåva 07/2008 SE
230
3.12.5 Bandbehållare SIPLACE HF
Bandbehållaren kan ta spolar med upp till 19" diameter. Insättningen av skiljeplåtar beskrivs i av-
snitt 5.5
sidan 332.
ANM
För optimal drift rekommenderar vi att använda insticksaxlar för en diameter från 15".
3
Bild 3.12 - 5 Komponentvagn SIPLACE HF med bandbehållare
(1) Komponentvagn
(2) Placering för insticksaxlar
(3) Bandavfallsbehållare
(4) Bandbehållare
(5) Skiljeplåt
(6) Insticksaxel (förstoring)
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.12 Komponentvagn SIPLACE HF
231
3.12.5.1 Bandrullens diameter beroende på kretskortstransporthöjden
3
3.12.6 Extern spänningsförsörjning för komponentvagn SIPLACE HF
Artikelnr 00119781-xx Extern spänningsförsörjning, komponentvagn, D1/D2/ D3/X
För att hålla tidsintervaller för en omställning så korta som möjligt kan komponentvagnen förbere-
das vid en extern omställningsplats. Här kan de olika matarfunktionerna och inställningarna kon-
trolleras. Därutöver erbjuds extern strömförsörjning. Komponentvagnen matas med nödvändig
driftspänning och tryckluft via en försörjningskabel.
3.12.6.1 Tekniska data
Leveransen omfattar en europanormad nätkabel, en USA-normad nätkabel och en förbindelseka-
bel mellan spänningsförsörjning och komponentvagn.
3.12.7 Tryckluftsmatning för Bulkcase-matare, komponentvagn SIPLACE HF
Artikelnr 00142335-xx Bulkcase-luftfördelare komponentvagn SIPLACE HF/X/D3
Bulkcase-mataren kräver tryckluftsdrift. Tryckluftsmatning för Bulkcase-matare erbjuds därför som
tillval.
Monteringen är enkel. Sedan tas förslutningsproppen (pos 1) på tryckluftsanslutningen på kom-
ponentbordet (pos 2) bort. Därefter fästs tryckluftsmatningen (pos 3) med två skruvar DIN 912,
M8x20 (pos 4) på komponentbordet (pos 2). På baksidan av tryckluftsmatningen finns fästkläm-
mor (pos 5). Klämmorna fixerar Bulkcase-mataren till komponentbordet och ger problemfri tryck-
luftsmatning.
Tillval – Med hållare för 3 bandrullar
Kretskortstransporthöjden i
komponentvagnen
Bandrullens diameter Bandrullens diameter
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
Nätspänning 230 V~ ± 5%
120 V~ ± 5%
Tryckluftsanslutning Max 1,0 MPa (10 bar)
Utgångstryck Reglerbar med ventil
