3 Tekniska data för automaten Sköt selinstruktion SIPLACE X-serie 3.12 Komponentvagn SIPLACE HF Från programversion SR.605.xx Utgåva 07/2008 SE 232 3 Bild 3.12 - 6 T ryckluf tsmatning för Bulkcase-matare, komponentvagn S…
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.12 Komponentvagn SIPLACE HF
231
3.12.5.1 Bandrullens diameter beroende på kretskortstransporthöjden
3
3.12.6 Extern spänningsförsörjning för komponentvagn SIPLACE HF
Artikelnr 00119781-xx Extern spänningsförsörjning, komponentvagn, D1/D2/ D3/X
För att hålla tidsintervaller för en omställning så korta som möjligt kan komponentvagnen förbere-
das vid en extern omställningsplats. Här kan de olika matarfunktionerna och inställningarna kon-
trolleras. Därutöver erbjuds extern strömförsörjning. Komponentvagnen matas med nödvändig
driftspänning och tryckluft via en försörjningskabel.
3.12.6.1 Tekniska data
Leveransen omfattar en europanormad nätkabel, en USA-normad nätkabel och en förbindelseka-
bel mellan spänningsförsörjning och komponentvagn.
3.12.7 Tryckluftsmatning för Bulkcase-matare, komponentvagn SIPLACE HF
Artikelnr 00142335-xx Bulkcase-luftfördelare komponentvagn SIPLACE HF/X/D3
Bulkcase-mataren kräver tryckluftsdrift. Tryckluftsmatning för Bulkcase-matare erbjuds därför som
tillval.
Monteringen är enkel. Sedan tas förslutningsproppen (pos 1) på tryckluftsanslutningen på kom-
ponentbordet (pos 2) bort. Därefter fästs tryckluftsmatningen (pos 3) med två skruvar DIN 912,
M8x20 (pos 4) på komponentbordet (pos 2). På baksidan av tryckluftsmatningen finns fästkläm-
mor (pos 5). Klämmorna fixerar Bulkcase-mataren till komponentbordet och ger problemfri tryck-
luftsmatning.
Tillval – Med hållare för 3 bandrullar
Kretskortstransporthöjden i
komponentvagnen
Bandrullens diameter Bandrullens diameter
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
Nätspänning 230 V~ ± 5%
120 V~ ± 5%
Tryckluftsanslutning Max 1,0 MPa (10 bar)
Utgångstryck Reglerbar med ventil
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.12 Komponentvagn SIPLACE HF Från programversion SR.605.xx Utgåva 07/2008 SE
232
3
Bild 3.12 - 6 Tryckluftsmatning för Bulkcase-matare, komponentvagn SIPLACE HF
(1) Förslutningspropp på komponentbordet
(2) Komponentbord
(3) Tryckluftsmatning för Bulkcase-matare
(4) Skruv DIN 912, M8x20
(5) Fästklämma
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.12 Komponentvagn SIPLACE HF
233
3.12.8 Hållare för mellanliggande bandrulle i 3 x 8 mm S-matare
Artikelnr 00119643-xx Adapterplatta, komponentvagn HF/X/D3
Artikelnr 00141204-xx Bandrullehållare, matare 3 x 8 mm, V2
Matare av typ 3 x 8 mm S transporterar komponenterna till plockningsläge i tre matarspår. Band-
rullarna för de båda yttre spåren ligger mellan skiljeplåtarna i bandbehållaren. Den mellanliggande
bandrullen är monterad via de båda bandrullarna för de yttre spåren.
För den mellanliggande bandrullen behövs därför även:
– 1 adapterplatta för montering av bandrullehållaren (pos 1),
– en bandrullehållare för två matare (pos 2) och
– 1 avkortad omlänkningsrulle (pos 3) för bandrullehållaren på ställplats 1 till komponentbordet.
Adapterplattan är monterad på komponentvagnen med fyra cylinderskruvar, bandrullehållarna
sticks in i de fyrkantiga hålen på adapterplattan.
3

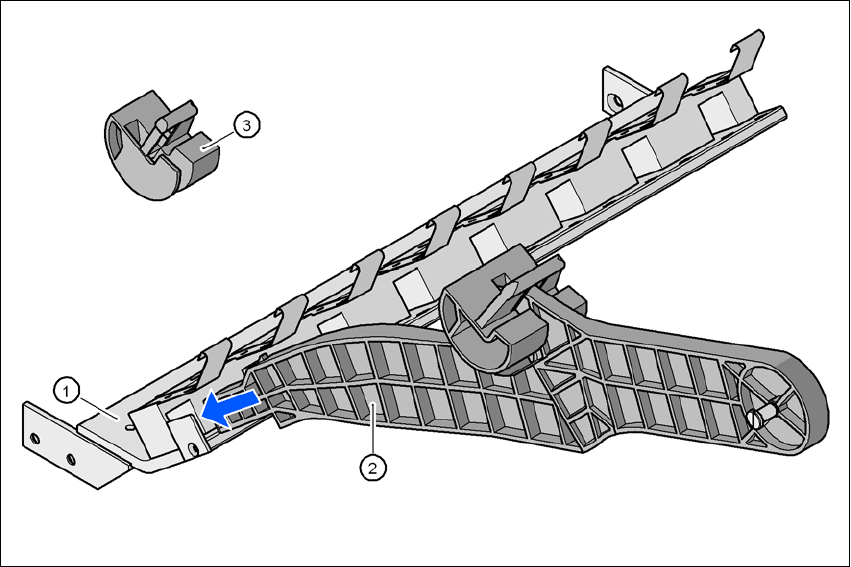

Bild 3.12 - 7 Hållare för mellanliggande bandrulle i 3 x 8 mm S-matare
3
(1) Adapterplatta
(2) Bandrullehållare
(3) Omlänkningsrulle, avkortad
