Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.1 Transport och leveranskonfiguration
237
4 Uppställning och idriftsättning
4.1 Transport och leveranskonfiguration
4.1.1 Transportförpackning
Automaten och komponentvagnarna levereras inom Europa på två träpallar inpackade i plastfolie.
Utanför Europa levereras automaten och komponentvagnarna i transportlådor i trä.
4.1.1.1 Dimensioner på transportförpackningen
Palletternas och trälådornas mått listas i den följande tabellen:
4

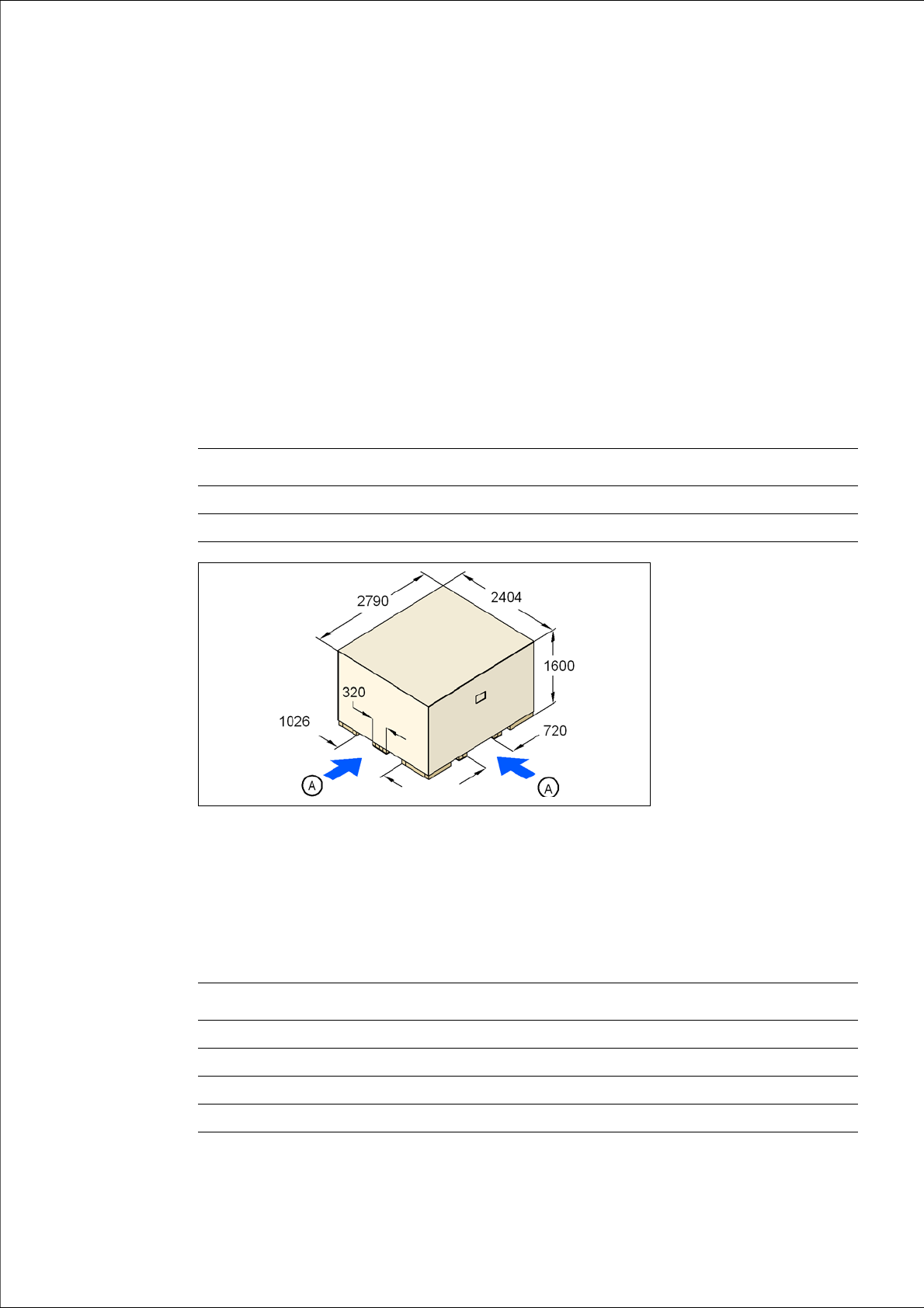

Bild 4.1 - 1 Transportlåda - mått i millimeter
(A) Lyftpunkter för gaffeltruck
4.1.1.2 Vikt på den leveransklara automaten
De följande tabellerna innehåller viktsangivelser för den leveransklara automaten inklusive för-
packning.
Automat Komponentvagn
Palett 2790 x 2404 mm² 2060 x 1350 mm²
Trälåda 2790 x 2404 x 1600 mm³ 2060 x 1350 x 1300 mm³
Automat Leverans inom Europa Leverans med sjötransport
X2 3836 kg 4336 kg
X3 3980 kg 4420 kg
X4 4004 kg 4504 kg
Komponentvagn 470 kg 550 kg
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
4.1 Transport och leveranskonfiguration Från programversion SR.605.xx Utgåva 07/2008 SE
238
4.1.2 Kontrollera leveransen
→ Förvara automaten i förpackningen tills den nått rumstemperatur.I annat fall finns risk för kon-
dens.
→ Kontrollera leveransen för skador.
→ Kontrollera stötsensorerna.
→ Packa upp automaten och tillbehöret och kontrollera att leveransen är komplett (referensföl-
jesedel).
→ Dokumentera resultatet i installationsrapporten / leveransprotokollet.
4.1.3 Leveranskonfiguration
Vid leverans är automaten konfigurerad enligt följande:
– Påbyggnadssatsen på kretskortutmatningssidan (pos 1 i bild 4.1 - 2
, sida 239) är avmonterad
och borttagen från grundmaskinen.
– Axelinmatningen (pos 2 i bild 4.1 - 2
, sida 239) i påbyggnadssatsen på kretskortutmatnings-
sidan är lagd på en transportkudde. Alla kablar är anslutna på axelinmatningen.
– Transportspåret till enkeltransporten har bredden inställd å 210 mm. Vid dubbeltransport är
bredden på transport på transportspår 1 100 mm och på transportspår 2 210 mm. Breddin-
ställningen är av betydelse för finjusteringen av automaten.
Dessutom är vid dubbeltransport de elektriska stickanslutningarna från transportmotorn och
fotocellen på vänstra transportspåret lätt tillgängliga och det blir gott om plats för montage av
utmatningstransporten.
– Utmatningstransportörerna (pos 4 i bild 4.1 - 2
, sida 239) på enkel- och dubbeltransportörer-
na är demonterade. De elektriska kabelförbindningarna till transportmotorer och fotoceller är
lossade.
– Båda tangentborden (pos 6 i bild 4.1 - 2
, sida 239) är urtagna.
– Upplagsplåten för tangentborden (pos 5 i bild 4.1 - 2
, sida 239) är påhängd.
– Båda monitorerna (pos 7 i bild 4.1 - 2
, sida 239) är demonterade.
– Båda signallamporna (pos 8 på bild 4.1 - 2
, sida 239) är demonterade.
– Alla portalaxlar är fixerade med transportsäkringar.
Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.1 Transport och leveranskonfiguration
239
4

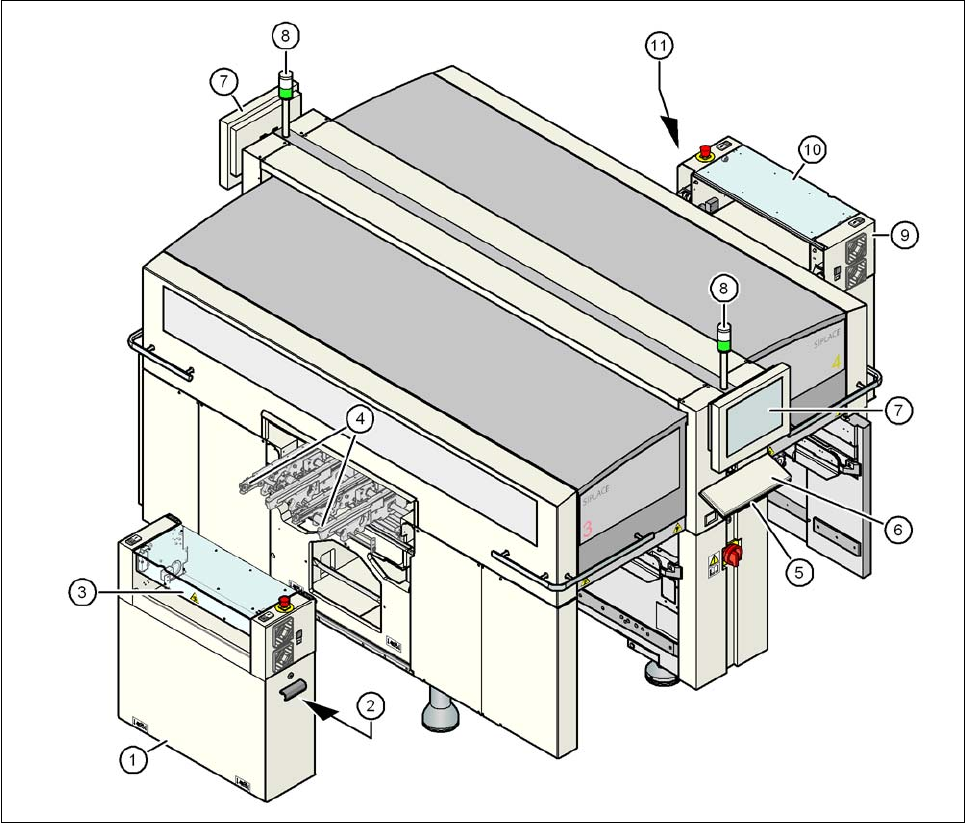

Bild 4.1 - 2 Automaternas leveransvillkor
(1) Påbyggnadssats för kretskortstransportörerna är vid leverans avmonterad.
(2) Axelenhet på kretskortsutmatningssidan - X4: portaler 2 och 3, X3: portal 3, X2: portaler 1 och 3
(3) Transportörvertäckning
(4) Utmatningstransportör
(5) Uppläggningsplåt för tangentbord
(6) Tangentbord
(7) Monitor
(8) Varningslampa
(9) Box-PC-enhet på kretskortsinmatningssidan
(10) Påbyggnadssats på kretskortsinmatningssidan - kan vid behov demonteras
(11) Axelenhet på kretskortsinmatningssidan - X4 och X3: portaler 1 och 4
