– 3x8mm SL-bandmatare
SL betyder Shutterless, dvs. utan komponenttäckåpa. Genom att ej nödvändiga mekaniska
delar faller bort reduceras anskaffnings- och underhållskostnaderna för denna matare. 1
– Splitsställesavkänning för S-bandmatare
Splitsställesavkänning för S-bandmatare kan monteras i efterhand.
– Waffle-Pack-växlare
Waffle-Pack-växlaren går att docka till följande ställplatser på X2- och X3-automater:
SIPLACE X2: ställplats 2 och 4
SIPLACE X3: ställplats 2
– LDU-X
Linear Dipping Unit X (linjär dippenhet X) används för att fukta Flip Chips och CSP-kompo-
nenter med flussmedel.
Skötselinstruktion SIPLACE X-serie 1 Inledning
Från programversion SR.605.xx Utgåva 07/2008 SE 1.1 Maskinbeskrivning
25
1.1.6 Automatens serienummer
Automatens serienummer finns på två ställen.
– Utan inledande nollor, t. ex. B-1, är serienumret instansat på den vänstra sidan av maskinra-
men på samma sida som pneumatikinsatsen (se pos 1 i bild 1.1 - 2
).
– Med inledande nollor, t. ex. B-001, är serienumret instansat på typskylten (se pos 2 i bild 1.1
- 2).
1

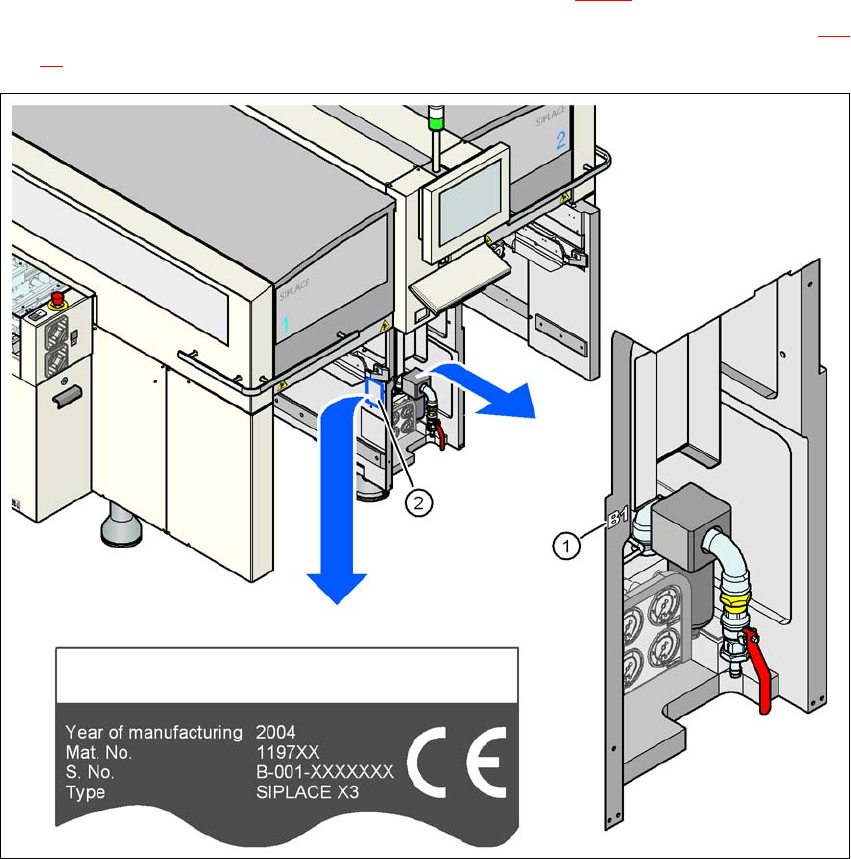

Bild 1.1 - 2 Platser med serienumret på automaten
1 Inledning Skötselinstruktion SIPLACE X-serie
1.1 Maskinbeskrivning Från programversion SR.605.xx Utgåva 07/2008 SE
26
1.1.7 EU konformitetsdeklaration
Nedanstående beskrivna produkt/utrustning 1
Beteckning: Ytmonteringsautomat
Typ: SIPLACE X2 SIPLACE X3 SIPLACE X4
Artikelnr: 00119700 00119750 00119780 1
hos tillverkaren
SIPLACE
Electronics Assembly Systems
Rupert-Mayer-Str. 44
81379 München 1
stämmer överens med föreskrifterna och normerna i den medlevererade EU-konformitetsdeklara-
tionen.
1.1.8 Föreskriven användning
Produkten får endast användas för sådana tillämpningar som anges i kataloger och tekniska be-
skrivningar t. ex. för ytmontering av SMD-komponenter och endast i kombination med tillsatsut-
rustning och komponenter som rekommenderats eller godkänts av SIPLACE. Övrig eller
därutöver gående användning gäller som icke föreskriven.
Vid icke föreskriven användning övertar inte företaget SIPLACE ansvar för eventuellt förekom-
mande skador eller för komponenternas funktionsdugliga arbetssätt.
Beaktande av alla anvisningar i skötselinstruktionen tillhör föreskriven användning.
En förutsättning för att produkten ska vara säker och tillförlitlig i drift är att transport, lagring, upp-
ställning, montering, drift och underhåll sker på ett fackmässigt sätt.
1.1.9 Icke föreskriven användning
Vid icke föreskriven användning av produkten kan risk för livsfara samt risk för materialskador fö-
religga. Icke föreskriven användning av produkten är därför förbjuden. Vid icke föreskriven an-
vändning övertar inte företaget SIPLACE ansvar för eventuellt förekommande skador eller för
komponenternas funktionsdugliga arbetssätt.
Till icke föreskriven användning av automaten räknas exempelvis
– drift av ytmonteringsautomaten med avstängda eller borttagna säkerhetsfunktioner.
– ytmontering med komponenter vilka inte motsvarar tillåten specifikation.
– användning av icke tillåtna komponentmatare.
– användning av icke tillåtna tillbehör och tilläggsmoduler.
