4 Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
262
4.3.4.2 Förinställning av de yttre maskinfötternas höjd
4

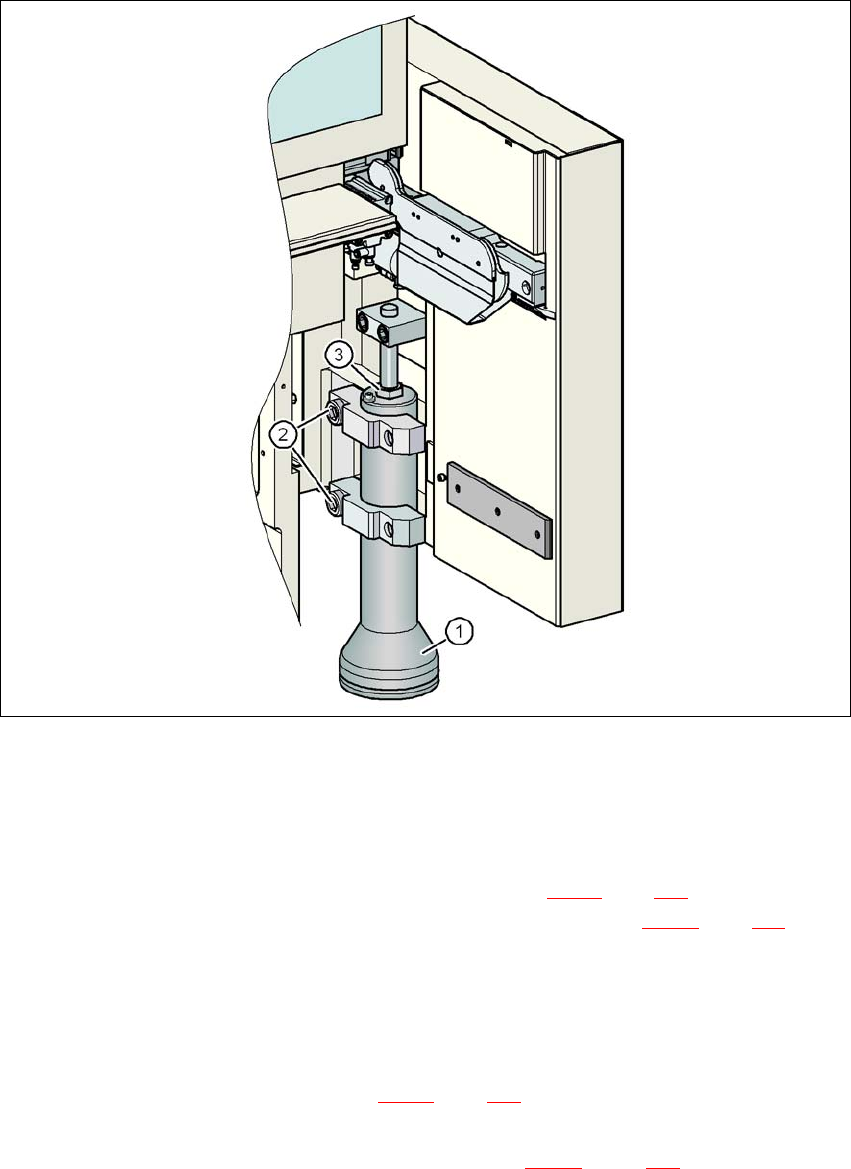

Bild 4.3 - 6 Förinställning av de yttre maskinfötternas höjd
(1) Maskinfot - 2 två utföranden
(2) Insexskruv, M24x90
(3) Justerskruv M24x2x120
Lossa försiktigt båda insexskruvarna M24x90 (pos 2 i bild 4.3 - 6
, sida 262) med skruvmejse-
linsats (nyckelmått 19 mm) och låt den yttre masinfoten (pos 1 i bild 4.3 - 6
, sida 262) lång-
samt glida neråt.
Sätt in passande maskinfot för den önskade höjden av kretskorttransportören.
De yttre maskinfötterna finns i två utförande: 4
yttre maskinfot för kretskorttransporthöjden 830 mm, längd 369 mm,
artikelnr 03041008-01 (pos 1 bild 4.3 - 3
, sida 259)
yttre maskinfot för kretskorttransportörhöjderna 900, 930 och 950 mm,
längd 439 mm, artikelnr 03000890-02 (pos 2 i bild 4.3 - 3
, sidan 259)
Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
263
Genomför förinställningen för alla de yttre maskinfötterna.
Avståndet mellan maskinfotsundersidan och underkant på maskinramen ska hålla följande
värden:
Justera inställningsskruvarna M24x2x120 (pos 3 i bild 4.3 - 6
, sida 262) med öppen nyckel
SW 36 så att avstånden i tabellen ovan uppnås för respektive transporthöjd.
Sänk nu försiktigt ner automaten med gaffeltrucken, tills maskinfötterna berör golvet lika. En
andra person ska alltid kontrollera att automaten har ett stabilt läge under nersänkningen.
Eventuellt måste klämningen på de yttre maskinfötterna lossas något.
Sänk åter ner automaten försiktigt, tills de yttre maskinfötterna berör inställningsskruvarna
M24x2x120 (pos 3 i bild 4.3 - 6
, sida 262) för höjdjusteringen.
Se till att de mellersta maskinfötterna (se Punkt 2 i bild 4.3 - 3
, sidan 259) ännu inte berör
golvet. Om det behövs, skruva in de mellersta maskinfötterna något in i automaten resp. in i
distansstycket.
ANM 4
Beskrivningen för den slutgiltiga justeringen av automaten finns i avsnitt 4.3.17, sidan 304.
Kretskortstransporthöjd Avståndet mellan maskinfotsundersidan och underkant
på maskinramen
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
264
4.3.5 Montera påbyggnadssatser på maskinramen
4.3.5.1 Montera påbyggnadssats på kretskortsutmatningssidan
Vid leverans av automaten, är påbyggnadssatsen på kretskortsutmatningssidan och kretskortsut-
matningstransportören demonterade. För att montera påbyggnadssatsen på kretskortsutmat-
ningssidan gör ni på följande sätt:
Montera utmatningstransportör
se avsnitt 4.3.6, sida 265
Montera påbyggnadssats på kretskortsutmatningssidan se avsnitt 4.3.7, sida 266
Installera axelenhet se avsnitt 4.3.8, sida 272
Montera signallampa se avsnitt 4.3.13, sida 293
Integrera automaterna i linjen se avsnitt 4.3.16, sida 301
Slutgiltig justering av automaterna se avsnitt 4.3.17, sida 304
4.3.5.2 Montera påbyggnadssats på kretskortsinmatningssidan
Var också påbyggnadssatsen på kretskortsinmatningssidan demonterad, av transporttekniska
skäl, måste ni, innan ni integrerar automaten i linjen (se avsnitt 4.3.16
, sidan 301) också utföra
följande arbetssteg:
Montera inmatningstransportör
se avsnitt 4.3.9, sida 280
Montera påbyggnadssats på kretskortsinmatningssidan se avsnitt 4.3.10, sida 282
Box-PC-enhet monteras se avsnitt 4.3.11, sida 287
Installera axelenhet se avsnitt 4.3.12, sida 291
Montera signallampa se avsnitt 4.3.13, sida 293
Integrera automaterna i linjen se avsnitt 4.3.16, sida 301
Slutgiltig justering av automaterna se avsnitt 4.3.17, sida 304
