1 Inledning Skötselinstruktion SIPLACE X-serie

1.1 Maskinbeskrivning Från programversion SR.605.xx Utgåva 07/2008 SE

1.1.7 EU konformitetsdeklaration

Nedanstående beskrivna produkt/utrustning 1

Beteckning: Ytmonteringsautomat

Typ: SIPLACE X2 SIPLACE X3 SIPLACE X4

Artikelnr: 00119700 00119750 00119780 1

hos tillverkaren

SIPLACE

Electronics Assembly Systems

Rupert-Mayer-Str. 44

81379 München 1

stämmer överens med föreskrifterna och normerna i den medlevererade EU-konformitetsdeklara-

tionen.

1.1.8 Föreskriven användning

Produkten får endast användas för sådana tillämpningar som anges i kataloger och tekniska be-

skrivningar t. ex. för ytmontering av SMD-komponenter och endast i kombination med tillsatsut-

rustning och komponenter som rekommenderats eller godkänts av SIPLACE. Övrig eller

därutöver gående användning gäller som icke föreskriven.

Vid icke föreskriven användning övertar inte företaget SIPLACE ansvar för eventuellt förekom-

mande skador eller för komponenternas funktionsdugliga arbetssätt.

Beaktande av alla anvisningar i skötselinstruktionen tillhör föreskriven användning.

En förutsättning för att produkten ska vara säker och tillförlitlig i drift är att transport, lagring, upp-

ställning, montering, drift och underhåll sker på ett fackmässigt sätt.

1.1.9 Icke föreskriven användning

Vid icke föreskriven användning av produkten kan risk för livsfara samt risk för materialskador fö-

religga. Icke föreskriven användning av produkten är därför förbjuden. Vid icke föreskriven an-

vändning övertar inte företaget SIPLACE ansvar för eventuellt förekommande skador eller för

komponenternas funktionsdugliga arbetssätt.

Till icke föreskriven användning av automaten räknas exempelvis

– drift av ytmonteringsautomaten med avstängda eller borttagna säkerhetsfunktioner.

– ytmontering med komponenter vilka inte motsvarar tillåten specifikation.

– användning av icke tillåtna komponentmatare.

– användning av icke tillåtna tillbehör och tilläggsmoduler.

Skötselinstruktion SIPLACE X-serie 1 Inledning

Från programversion SR.605.xx Utgåva 07/2008 SE 1.1 Maskinbeskrivning

– hantering av ytmonteringsautomaten genom icke behörig personal.

– drift av ytmonteringsautomaten utan ingreppsskydd ("Dummy Feeder"), om inte alla ställplat-

ser belagts med matare.

– inte entydigt tilldelade elektriska anslutningsledare till varje automat eller installerade tillval.

– om mer än en person uppehåller sig vid omställning av en ställplats för komponentvagn.

1.1.10 Bulleremission

1.1.11 Viktiga anvisningar för miljövänlig avfallshantering av material eller maskin-

delar

Endast ämnen, material och delar som kan avskiljas och avfallshanteras på enkelt sätt används

för SIPLACE-automater.

ANM 1

Maskinägaren ansvarar för miljömässig avfallshantering av anläggningen, driftsmaterial och för-

brukningsmaterial/delar.

→ Beakta nationellt gällande lagstiftning vid avfallshantering och miljöskydd.

1.1.12 Elektromagnetisk kompatibilitet (EMC)

SIPLACE ytmonteringsautomat är avsedda och testade för professionell användning inom indu-

strin. I andra miljöer kan den elektromagnetiska tåligheten med avseende på emission av störs-

ignaler inte garanteras.

1.1.13 Anmärkning gällande Original-SIPLACE tillbehör

→ Använd endast originalreservdelar och auktoriserade tillbehör från företaget SIPLACE. An-

vändning av främmande delar påverkar säkerheten. Ev. garantianspråk kan inte längre göras

gällande vid följeskador.

Max bulleremission 75 dB (A)

1 Inledning Skötselinstruktion SIPLACE X-serie

1.2 Linjekonceptet Från programversion SR.605.xx Utgåva 07/2008 SE

1.2 Linjekonceptet

1.2.1 Beskrivning av det rekommenderade linjekonceptet

Flexibilitet, modularitet, kompakthet och hög effektivitet utmärker SIPLACE-konceptet. Det möjlig-

gör en individuell konfiguration av en tillverkningslinje av lika och olika moduler. Ändrar sig pro-

duktionskraven, låter sig de enskilda ytmonteringssystemen, tack vare sin kompakthet,

kombineras på nytt, snabbt och enkelt.

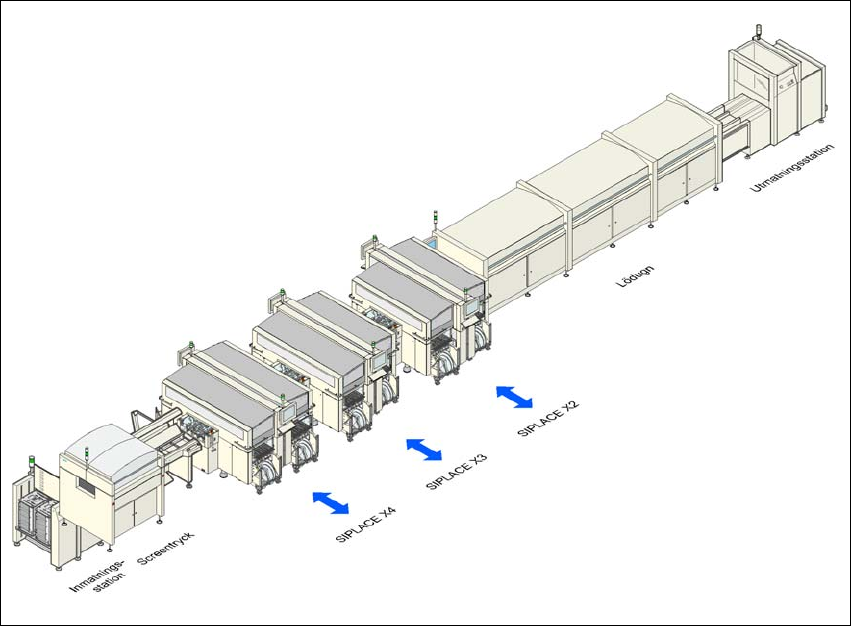

Bild 1.2 - 1 Linjekonceptet (exempel)

SIPLACE-familjen erbjuder för varje kapacitetskrav det mest lämpad ytmonteringssystemet:

SIPLACE X-serie-Automaten ytmonterar stora IC, Flip-Chip, Bare Die och exotiska komponen-

ter (OSC). De täcker med mycket stor ytmonteringskapacitet ett komponentspektrum från 01005

till 85 x 85 mm² / 125 x 10 mm².
