4.3.10.7 Installera ingreppsskydd "nere"
Automater levereras bara med en beröringsskyddsplåt "nere" Monteras automaten inom en linje,
bortfaller beröringsskyddsplåten mellan ut- och inmatningstransportörerna, som sitter nära varan-
dra.
VARNING 4
Montera i princip en beröringsskyddsplåt "nere", vid inmatningssidan på den första automaten
och vid utmatningssidan på den sista automaten i en linje (artikelnr 03045426-01) med 4 insex-
skruvar M4x12. Ni förhindrar härmed ett obefogat ingrepp av personalen, inne i automaten.
4
Bild 4.3 - 17 Montera beröringsskyddsplåt "nere" på kretskortsutmatningssidan
(1) Ingreppsskyddsplåt "nere", artikelnr 03045426-xx
(2) Skyddskåpsbrytare
Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
287
4.3.11 Box-PC-enhet monteras
4.3.11.1 Box-PC-enhet - elektriska anslutningsställen
4

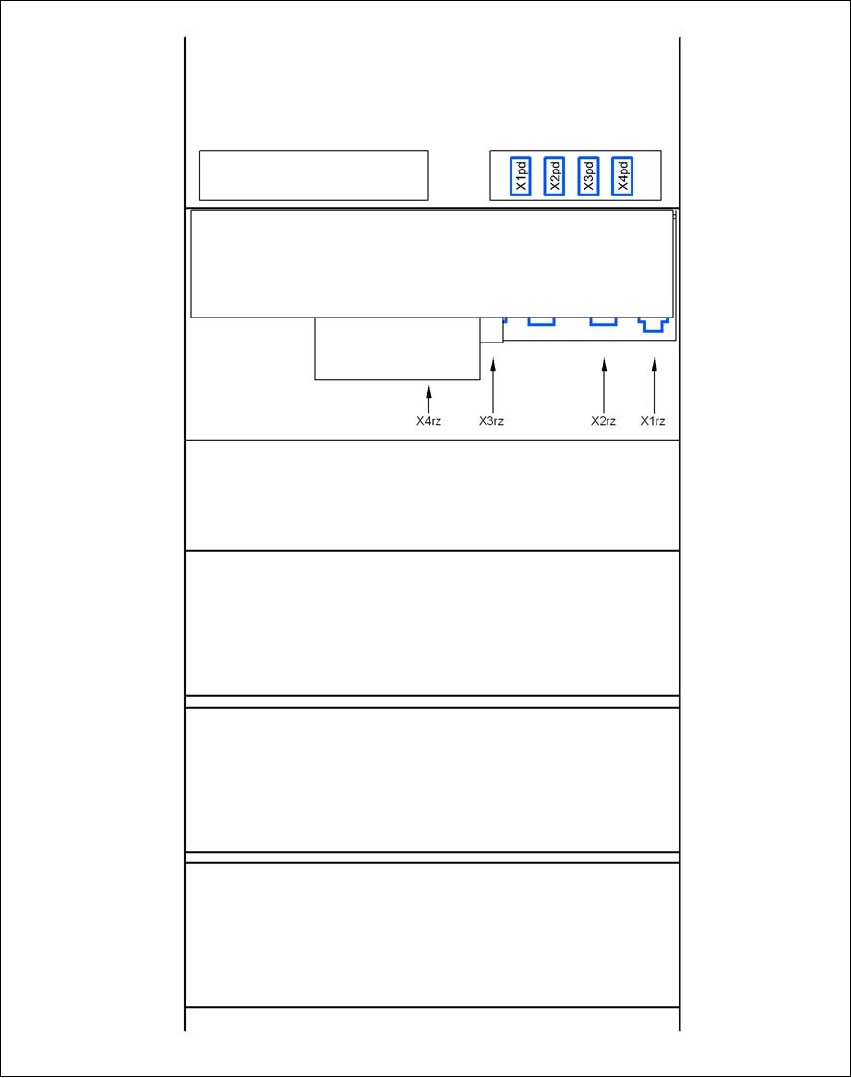

Bild 4.3 - 18 Box-PC-enhet, frontsida - stickkontakt anslutes
USB-Hub
Ethernet Switch
(option 3D-sensor)
Videomultiplexer
Styrdator
Maskinstyrsystem
Option 3D-sensordator
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
288
4
Bild 4.3 - 19 Box-PC-enhet, baksida - stickkontakt anslutes
USB-Hub
Ethernet Switch
(option 3D-sensor)
DC/DC-konverter
Styrdator
Maskinstyrsystem
Option 3D-sensordator
Box-PC spänningsfördelare
