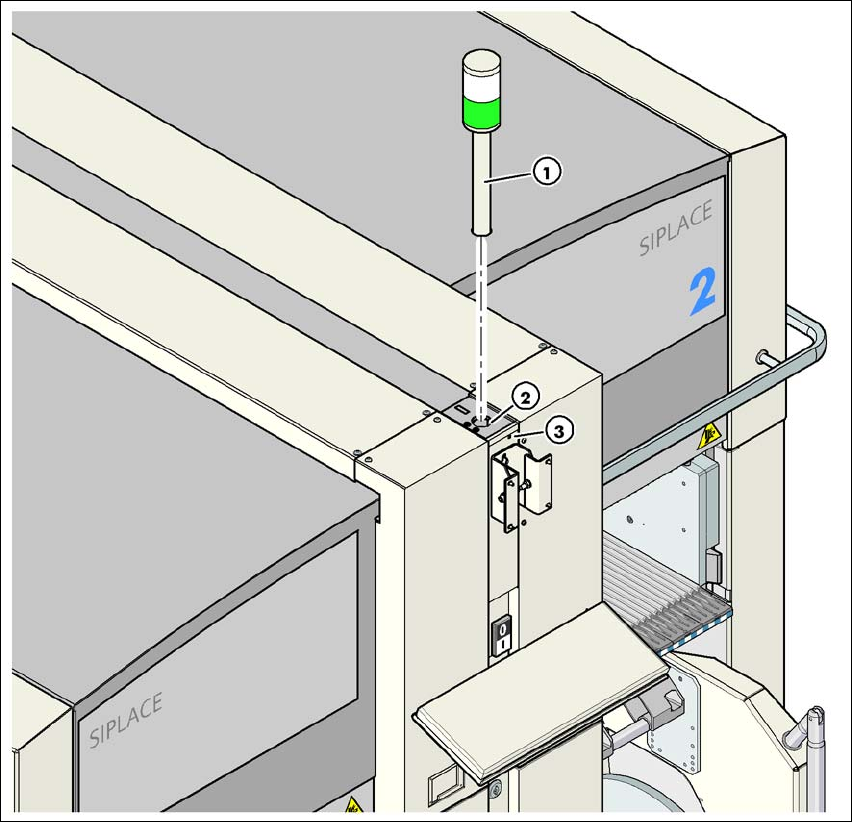

Bild 4.3 - 21 Montera signallampa
(1) Signallampa
(2) Hål för signallampa
(3) Hål för arriteringsskruven
4.3.14 Sätt fast monitorer
→ Sätt fast monitorerna och anslut kablarna.
→ Kontrollera kabelanslutningarna
Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
295
4.3.15 Avståndsmått för maskinfötterna och den fasta kretskort-transportkanten
4.3.15.1 Avståndsmått för maskinfötterna och den fasta högra transportkanten för
kretskorts enkeltransport
4

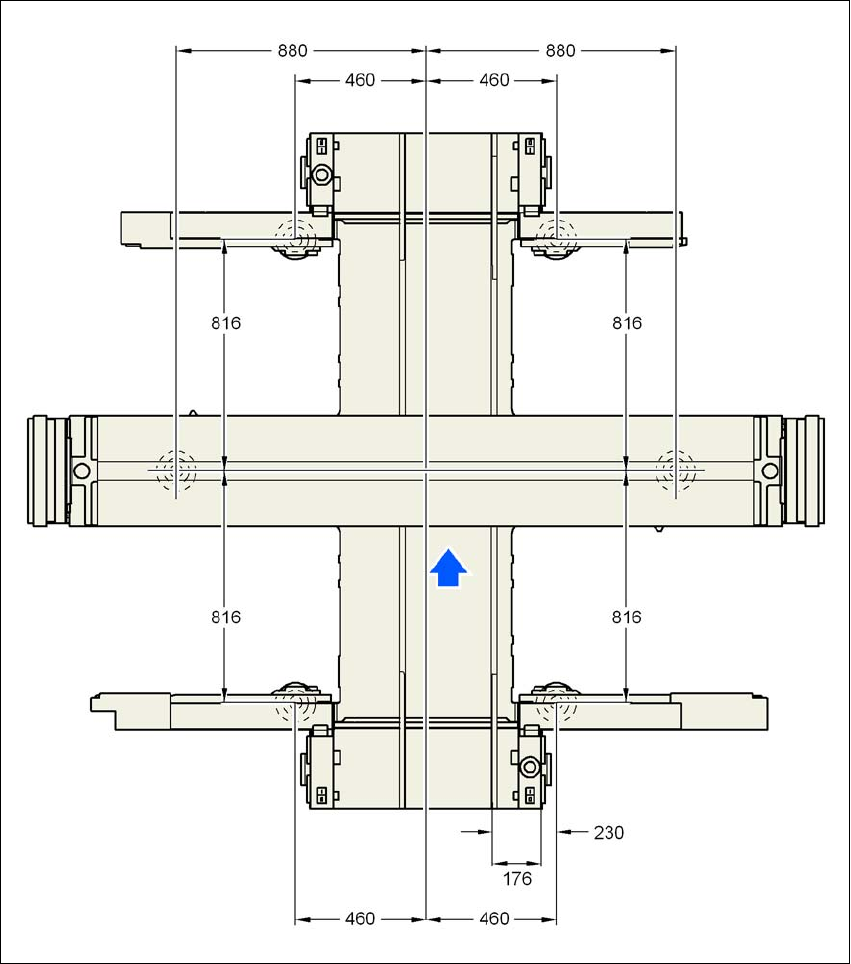

Bild 4.3 - 22 Avståndsmått för maskinfötterna och den fasta högra transportkanten för kretskorts enkeltransport i milli-
meter
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
296
4.3.15.2 Avståndsmått för maskinfötterna och den fasta vänstra transportkanten för
kretskorts enkeltransport
4

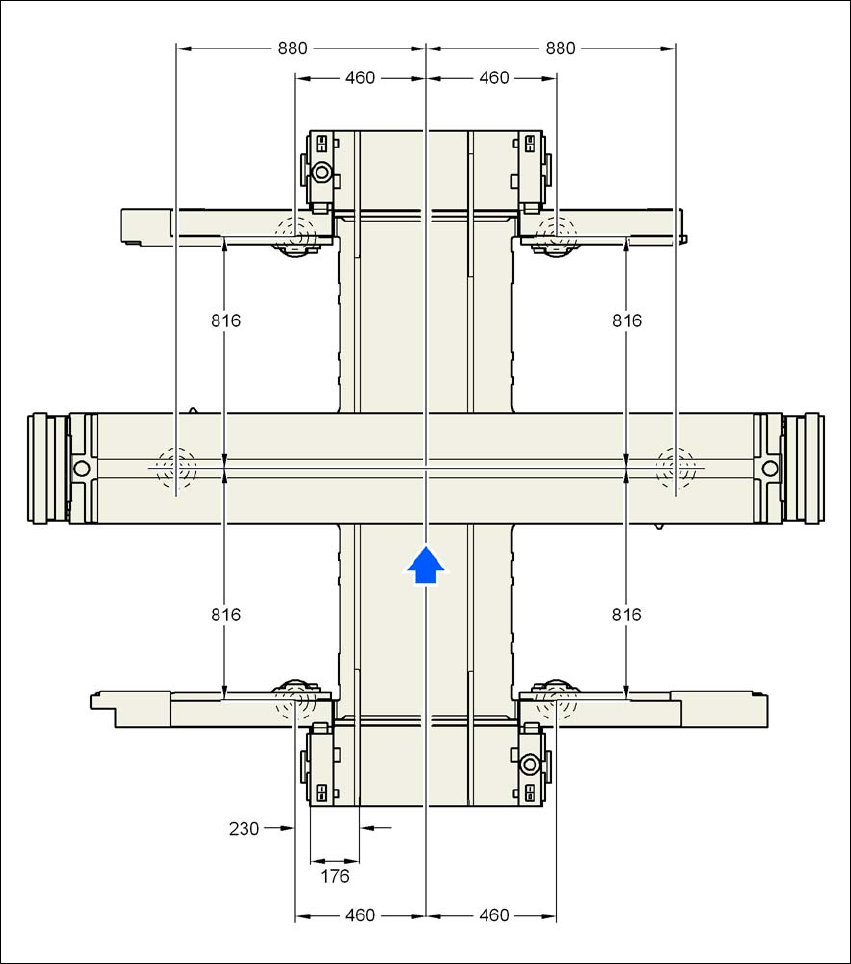

Bild 4.3 - 23 Avståndsmått för maskinfötterna och den fasta vänstra transportkanten för kretskorts enkeltransport
i millimeter
