4.3.16 Integrera automaterna i linjen
→ Följ varningsanvisningarna som är beskrivna i avsnitt 4.3.2, sidan 255.
→ Verktyg och hjälpmedel finner ni i avsnitt 4.3.3
, sidan 256.
4.3.16.1 Positionera gaffeltrucken
4

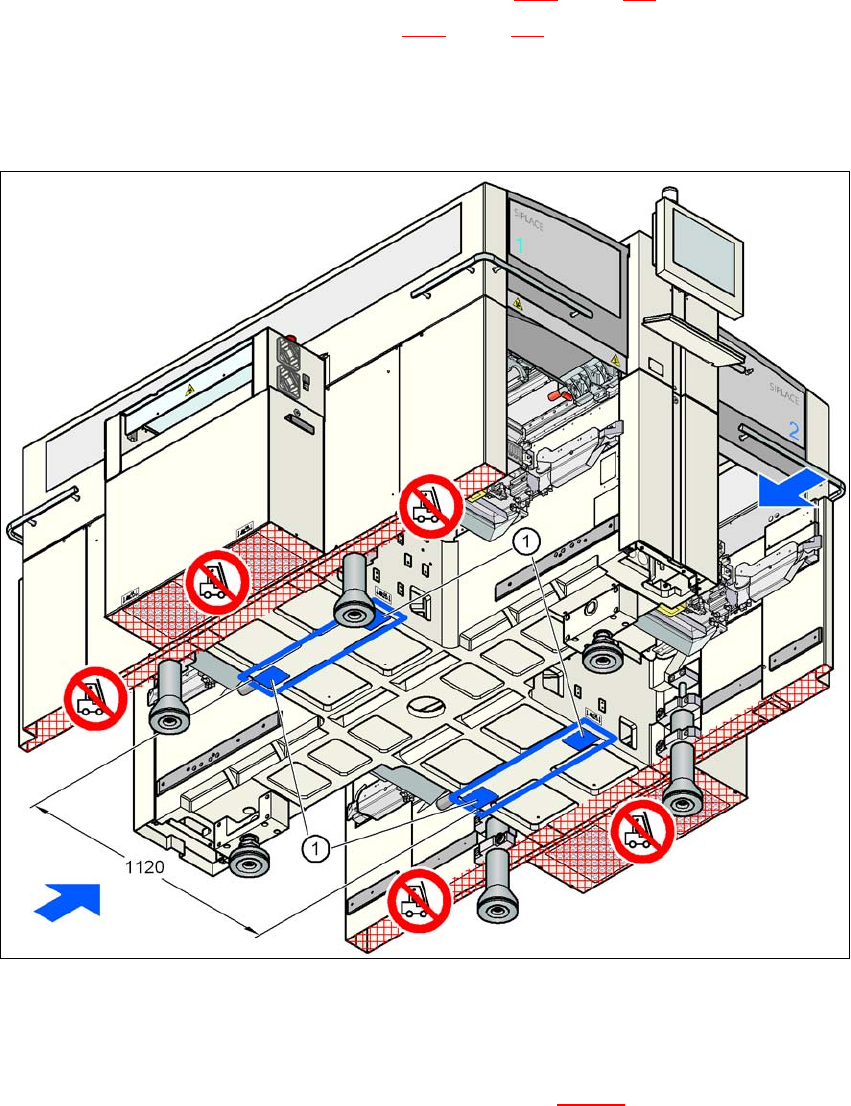

Bild 4.3 - 28 Anläggningsytor - gafflar tvärs mot transportriktningen för kretskort
(1) Anläggningsytor för gaffeltruckens gafflar
→ Ställ gaffeltrucken tvärs mot transportriktningen för kretskort och öppna gafflarna så mycket
att automatens upplagsytor ligger lika på gafflarne (se bild 4.3 - 28
).
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
302
VARNING 4
Beakta noga följande punkter innan ni lyfter automaten, för att undvika förödande skador på au-
tomaten:
– Gaffelavståndet måste ligga mellan 800 och 900 mm. Ansättningsytorna för gaffeltrucken
framgår av bild 4.3 - 28
sidan 301. Det yttersta avståndet för anläggningsytorna är 1120 mm.
Det är uttryckligen förbjudet att öka gaffelavståndet så att automaten lyfts i maskinramens si-
dodelar. En formförändring av maskinramen blir i så fall följden.
→ Se till att gafflarna vid lyft av automaten blir likformigt belastade. Ett fast underlag mellan gaff-
larna och automaten, förhindrar att automaten tippar då den lyfts. Så undviks en ensidig be-
lastning av maskinfötterna, som annars skulle leda till en missformning av maskinfötternas
infästning. Vi rekommenderar att en andra person betraktar och kontrollerar att automaten vid
lyftet med gaffeltrucken, inte tippar åt sidan.
4.3.16.2 Vad ni vid transporten absolut måste ta i beaktande
VARNING 4
Se till att alla maskinfötterna verkligen befinner sig över golvet vid transporten. Om maskinfötter-
na släpar i golvet under transporten eller stöter i något hinder, kan fästena för maskinfötterna i
automatramen skadas.
Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
303
4.3.16.3 Rikta in automaterna till en linje
→ Positionera automaterna med gaffeltrucken på den fria uppställningsplatsen på linje.
VARNING 4
Sänk långsamt ner automaten. En andra person kontrollerar under tiden att alla maskinföt-
terna samtidigt sätts i golvet. Om någon eller några av maskinfötterna hårt går emot golvet,
leder detta till missformning av maskinfötternas infästning.
4
4.3.16.4 Rikta in automaten med luftkuddetransportsystem
→ Lägg luftkuddetransportsystemets fyra luftkuddar under maskinramen.
→ Lyft automaten och rikta in till en linje.
→ Kontrollera avståndet till kretskortstransportsystemet på den intillstående automaten. Det ska
vara mellan 1 och 3 mm.
→ Sänk ner automaten.
4

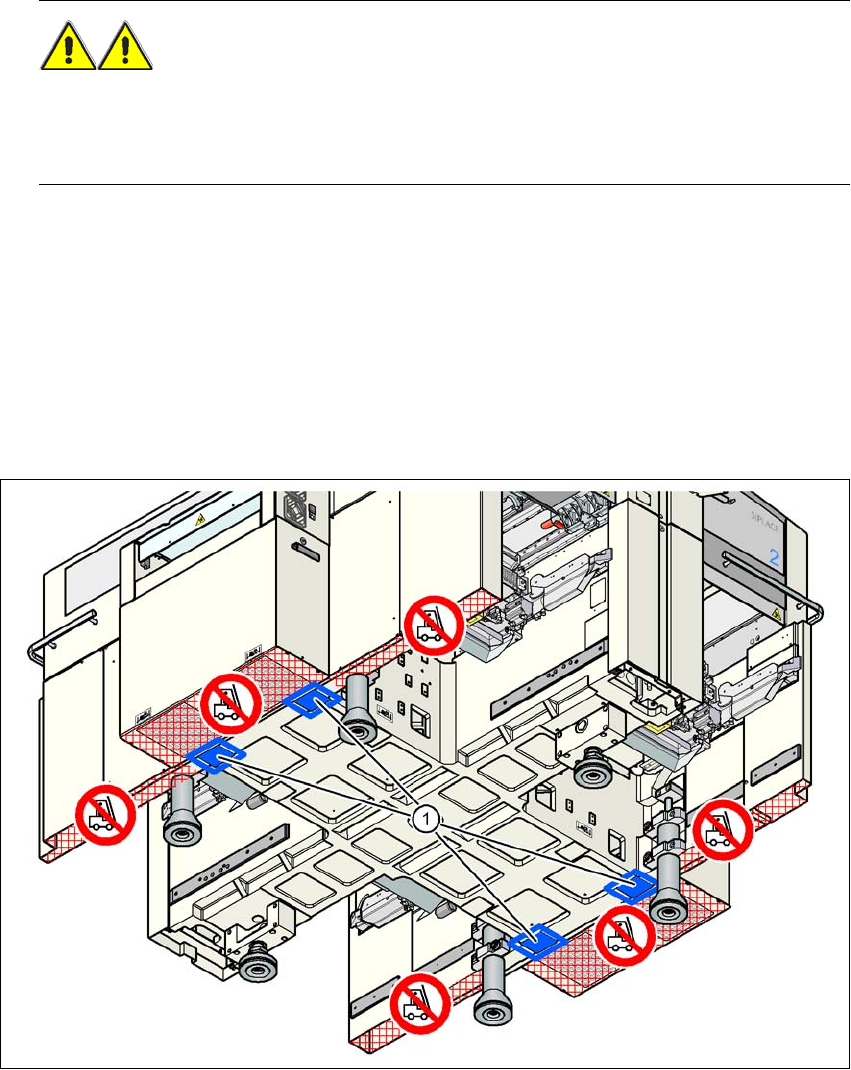

Bild 4.3 - 29 Uppläggningspositioner för luftkuddetransportsystem
(1) Uppläggningsytor för luftkuddetransportsystem
