Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
303
4.3.16.3 Rikta in automaterna till en linje
→ Positionera automaterna med gaffeltrucken på den fria uppställningsplatsen på linje.
VARNING 4
Sänk långsamt ner automaten. En andra person kontrollerar under tiden att alla maskinföt-
terna samtidigt sätts i golvet. Om någon eller några av maskinfötterna hårt går emot golvet,
leder detta till missformning av maskinfötternas infästning.
4
4.3.16.4 Rikta in automaten med luftkuddetransportsystem
→ Lägg luftkuddetransportsystemets fyra luftkuddar under maskinramen.
→ Lyft automaten och rikta in till en linje.
→ Kontrollera avståndet till kretskortstransportsystemet på den intillstående automaten. Det ska
vara mellan 1 och 3 mm.
→ Sänk ner automaten.
4
Bild 4.3 - 29 Uppläggningspositioner för luftkuddetransportsystem
(1) Uppläggningsytor för luftkuddetransportsystem
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
304
4.3.17 Slutgiltig justering av automaterna
→ Lägg alltid maskinvattenpasset i X- och Y-riktningen på vangerna till kretskortstransportörer-
na i ytmonteringsområde 1 (se bild 4.3 - 30
). Kretskort-transportörbredden är förinställd:
Enkeltransportör 210 mm
Dubbeltransportör, spår 1 100 mm
Dubbeltransportör, spår 2 210 mm 4
ANM: 4
Lägg vid dubbeltransportör vattenpasset för justering i X-riktningen alltid bara på de yttre
vangerna.
→ Mät avståndet mellan överkant på KK-transportörremmen och underlaget. Detta avstånd ska
ligga på 800 mm, 900 mm, 930 mm resp. 950 mm.
4

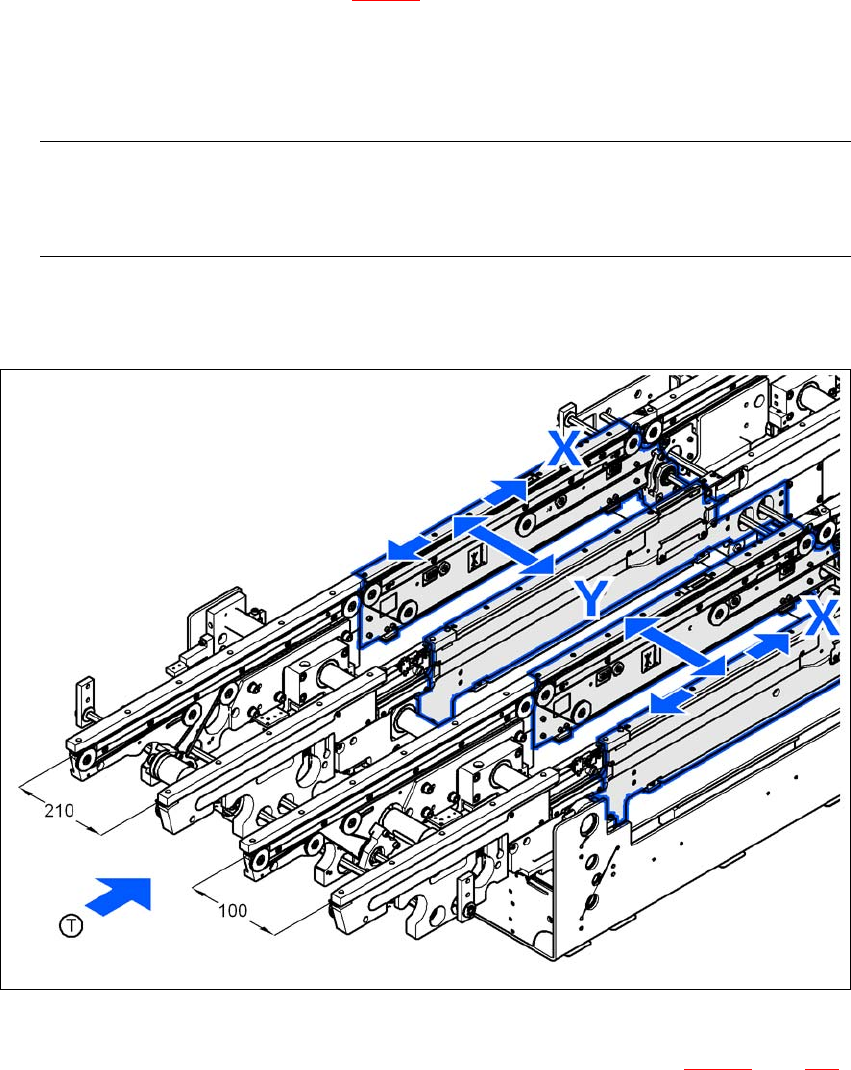

Bild 4.3 - 30 Justering av automaten i X- och Y-riktningarna
→ Justera med gaffelnyckel SW36 justerskruvarna M24x2x120 (pos 1 i bild 4.3 - 31, sida 305)
så, att vid begärd höjd av kretskortstransportören, vattenpasset inte visar någon avvikelse
från vågrätt läge.
Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
305
4

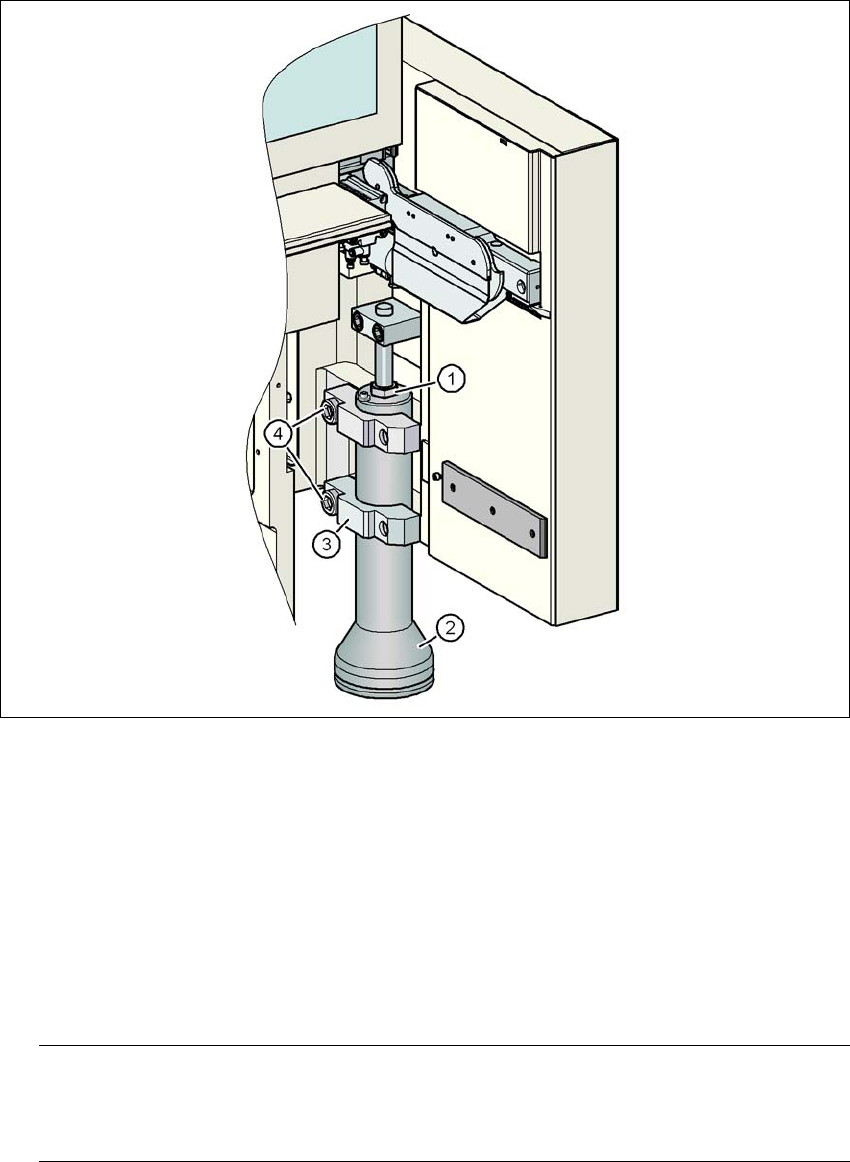

Bild 4.3 - 31 Justera höjden av de yttre maskinfötterna
(1) Justerskruv M24x2x120 för höjdjusteringen
(2) Yttre maskinfot
(3) Klämstycke
(4) Insexskruv M24x90
→ Kontrollera den erforderliga kretskortstransportörshöjden.
→ Är automaten riktad, drar ni med vridmomentnyckeln fast insexskruvarna M24x90 (pos 4) till
klämmorna för klämstyckena till alla yttre maskinfötterna (pos 3).
ANM 4
Åtdragningsmomentet är 130 Nm. Vid mindre åtdragningsmoment kan automaten komma att
vibrera.
→ Vrid de mellersta maskinfötterna med haknyckel 135 - 145 så mycket ut att dessa står fast på
golvet.
