4 Uppställning och idriftsättning Skö tselinstruktion SIPLACE X-serie 4.3 Uppställning av automaten Från pr ogramversion SR.605.xx Utgåva 07/2008 SE 306 → Se till så att ni inte vrider ut de mellersta maskinfötterna så l…
Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
305
4
Bild 4.3 - 31 Justera höjden av de yttre maskinfötterna
(1) Justerskruv M24x2x120 för höjdjusteringen
(2) Yttre maskinfot
(3) Klämstycke
(4) Insexskruv M24x90
→ Kontrollera den erforderliga kretskortstransportörshöjden.
→ Är automaten riktad, drar ni med vridmomentnyckeln fast insexskruvarna M24x90 (pos 4) till
klämmorna för klämstyckena till alla yttre maskinfötterna (pos 3).
ANM 4
Åtdragningsmomentet är 130 Nm. Vid mindre åtdragningsmoment kan automaten komma att
vibrera.
→ Vrid de mellersta maskinfötterna med haknyckel 135 - 145 så mycket ut att dessa står fast på
golvet.
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
306
→ Se till så att ni inte vrider ut de mellersta maskinfötterna så långt ut att automaten feljusteras.
4

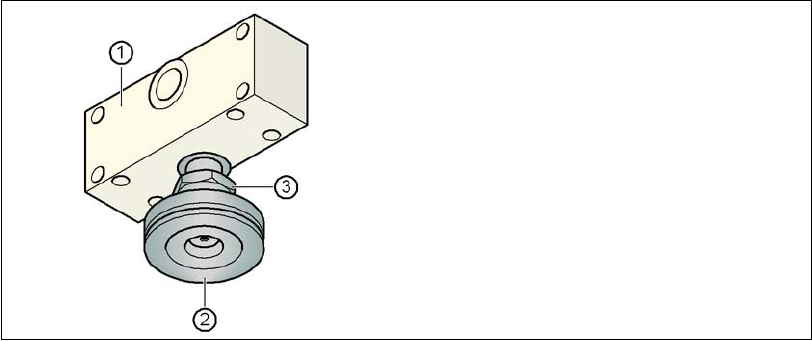

Bild 4.3 - 32 Rikta mellersta maskinfot "HS50" och kontra
→ Kontrollera igen den exakta inriktningen av automaten med maskinvattenpasset.
→ Dra fast kontermuttern M24 (pos 3) med gaffelnyckel SW65.
4.3.18 Ta bort transportsäkringar
– Ta bort samtliga transportsäkringar från portalaxlarna.
(1) Distansstycke
(2) Mellersta maskinfot
(3) Kontermutter M24
Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
307
4.3.19 Ta bort korrosionsskyddsmedel från styrskenorna
Automaterna behandlas med korrosionssyddsmedel inför leveransen.
AKTAS 4
– Ta därför bort korrosionsskyddet från alla axlar och lager, när ni vid idrifttagningen kör med
maskinaxlarna för första gången.
– Fetta in alla axlar och lager med det fett som beskrivs i reparationsanvisningen
Blandas korrisionsmedlet med lagerfettet till axlarna, kan det leda till avsevärd förkortning av lager
och styrskenor.
AKTAS 4
Vid rengöring av styrskenorna och skalor, får under inga förhållanden alkohol användas i styr-
vagnen. Alkohol förstör lagerfettet i styrvagnen.
