4 Uppställning och idriftsättning Skö tselinstruktion SIPLACE X-serie 4.4 Anpassa komponentvagn till kretskorttransport höjden Fr ån programversion SR.605.xx Utgåva 07/2008 SE 308 4.4 Anp assa komponentvagn till kret sko…
Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
307
4.3.19 Ta bort korrosionsskyddsmedel från styrskenorna
Automaterna behandlas med korrosionssyddsmedel inför leveransen.
AKTAS 4
– Ta därför bort korrosionsskyddet från alla axlar och lager, när ni vid idrifttagningen kör med
maskinaxlarna för första gången.
– Fetta in alla axlar och lager med det fett som beskrivs i reparationsanvisningen
Blandas korrisionsmedlet med lagerfettet till axlarna, kan det leda till avsevärd förkortning av lager
och styrskenor.
AKTAS 4
Vid rengöring av styrskenorna och skalor, får under inga förhållanden alkohol användas i styr-
vagnen. Alkohol förstör lagerfettet i styrvagnen.
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
4.4 Anpassa komponentvagn till kretskorttransporthöjden Från programversion SR.605.xx Utgåva 07/2008 SE
308
4.4 Anpassa komponentvagn till kretskorttrans-
porthöjden
4.4.1 Anpassa komponentvagn SIPLACE X-serie till kretskorttransporthöjden
Komponentvagn för X-matare låter sig med några få handgrepp ställas in till följande krets-
kortstransportörshöjder:
830 mm ± 15 mm (standardhöjd), 900 mm ± 15 mm, 930 mm ± 15 mm,
950 mm ± 15 mm (SMEMA-höjd) 4
4

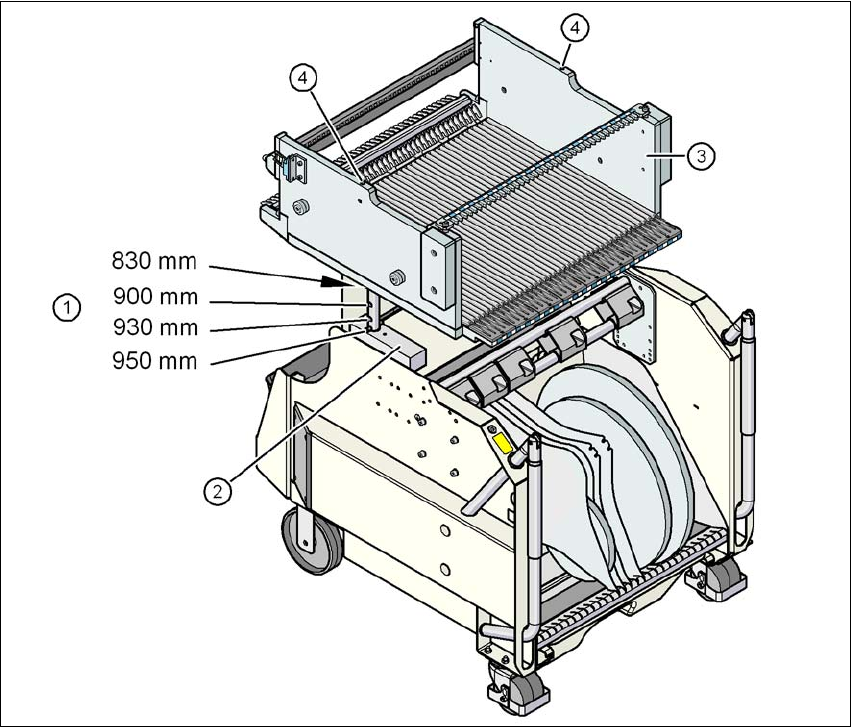

Bild 4.4 - 1 Komponentvagn (SIPLACE X-serie) med en kretskortstransporthöjd på 950 mm
(1) Hål för kretskortstransportörshöjder 900, 930 och 950 mm i styrpelarna.
Vid 830 mm transporthöjd ligger komponentbordet på klotsen (2).
(2) Klots
(3) Komponentbord
(4) M8-hål för fastsättning av montagehjälp
Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.4 Anpassa komponentvagn till kretskorttransporthöjden
309
4.4.1.1 Varningsanvisning
VARNING 4
Endast tekniker från Firma SIPLACE eller certifierade personer har tillåtelse att ställa om kompo-
nentvagnshöjden.
→ Följ de gällande föreskrifterna om förebyggande av olycksfall.
→ Tag bort alla matare från komponentbordet, när ni ställer om höjden på komponentbordet.
4.4.1.2 Verktyg och hjälpmedel
För höjdinställningen av komponentvagnen behöver ni följande verktyg och hjälpmedel:
– Hammare
– Dorn, 8 mm
– Montagehjälp (artikelnr 03015976-xx)
– Lyftanordning för lyftning av komponentvagn-bord, lyftkraft minst 80 kg
4.4.1.3 Ändra komponentvagnhöjd
VARNING 4
→ Tag bort alla matare från komponentbordet.
→ Montera montagehjälpens höjdjustering till komponentbordet. Det förhindrar missformning av
komponentbordet, när bordet är upplyft eller nersänkt.
→ Fäst montagehjälpen (pos 1 i bild 4.4 - 2
, sida 310) med de båda insexskruvarna M8 x 50
(pos 3 i bild 4.4 - 2
, sida 310) på komponentbordet (pos 4 i bild 4.4 - 2, sida 310).
→ Häng in hakarna på lyftanordningen i öglorna (pos 2 i bild 4.4 - 2
, sida 310).
→ Lyft upp komponentvagn-bordet något, tills spiralspännstiften ligger fritt (pos 6, bild 4.4 - 2
,
sida 310
).
→ Slå försiktigt ut spiralspännstiften med dornen på båda sidor.
→ Sätt in spiralspännstiften i hålen för den önskade höjden för kretskortstransportören (se bild
4.4 - 1
, sida 308).
→ Sänk sakta ner komponentvagn-bordet, tills spiralspännstiften ligger på stödklotsarna (pos 5,
bild 4.4 - 2
).
→ Demontera montagehjälpen.
