Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.4 Anpassa komponentvagn till kretskorttransporthöjden
309
4.4.1.1 Varningsanvisning
VARNING 4
Endast tekniker från Firma SIPLACE eller certifierade personer har tillåtelse att ställa om kompo-
nentvagnshöjden.
Följ de gällande föreskrifterna om förebyggande av olycksfall.
Tag bort alla matare från komponentbordet, när ni ställer om höjden på komponentbordet.
4.4.1.2 Verktyg och hjälpmedel
För höjdinställningen av komponentvagnen behöver ni följande verktyg och hjälpmedel:
Hammare
Dorn, 8 mm
Montagehjälp (artikelnr 03015976-xx)
Lyftanordning för lyftning av komponentvagn-bord, lyftkraft minst 80 kg
4.4.1.3 Ändra komponentvagnhöjd
VARNING 4
Tag bort alla matare från komponentbordet.
Montera montagehjälpens höjdjustering till komponentbordet. Det förhindrar missformning av
komponentbordet, när bordet är upplyft eller nersänkt.
Fäst montagehjälpen (pos 1 i bild 4.4 - 2
, sida 310) med de båda insexskruvarna M8 x 50
(pos 3 i bild 4.4 - 2
, sida 310) på komponentbordet (pos 4 i bild 4.4 - 2, sida 310).
Häng in hakarna på lyftanordningen i öglorna (pos 2 i bild 4.4 - 2
, sida 310).
Lyft upp komponentvagn-bordet något, tills spiralspännstiften ligger fritt (pos 6, bild 4.4 - 2
,
sida 310
).
Slå försiktigt ut spiralspännstiften med dornen på båda sidor.
Sätt in spiralspännstiften i hålen för den önskade höjden för kretskortstransportören (se bild
4.4 - 1
, sida 308).
Sänk sakta ner komponentvagn-bordet, tills spiralspännstiften ligger på stödklotsarna (pos 5,
bild 4.4 - 2
).
Demontera montagehjälpen.
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
4.4 Anpassa komponentvagn till kretskorttransporthöjden Från programversion SR.605.xx Utgåva 07/2008 SE
310
4

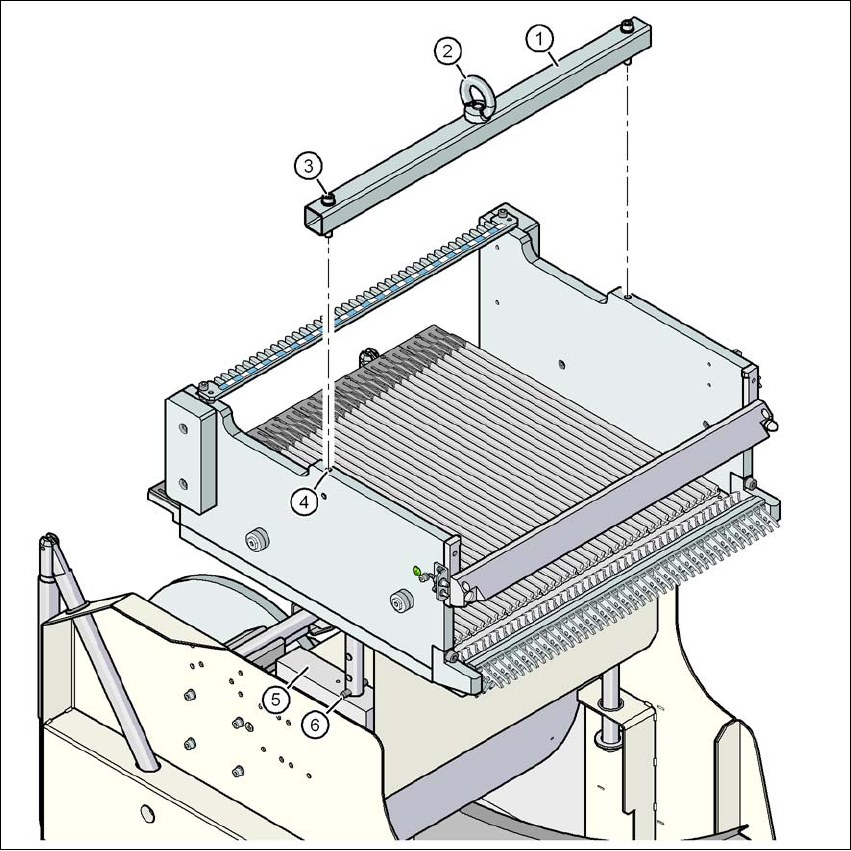

Bild 4.4 - 2 Fäst montagehjälpen på komponentvagnens, SIPLACE X, komponentbord
(1) Montagehjälp
(2) Ögla
(3) Insexskruv DIN 912, M8 x 50, 2 st
(4) M8-hål i komponentbord, 2x
(5) Stödklots, 2 st
(6) Spiralspännstift, DIN 7343, 8 x 40 - St, 2 st
Skötselinstruktion SIPLACE X-serie 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.4 Anpassa komponentvagn till kretskorttransporthöjden
311
4.4.2 Anpassa komponentvagnen SIPLACE HF till kretskortstransporthöjden
Komponentvagnen för S-matare kan ställas in med några få handgrepp, till följande krets-
kortstransportörshöjder:
830 mm ± 15 mm (standardhöjd)
900 mm ± 15 mm
930 mm ± 15 mm
950 mm ± 15 mm (SMEMA-höjd) 4
4

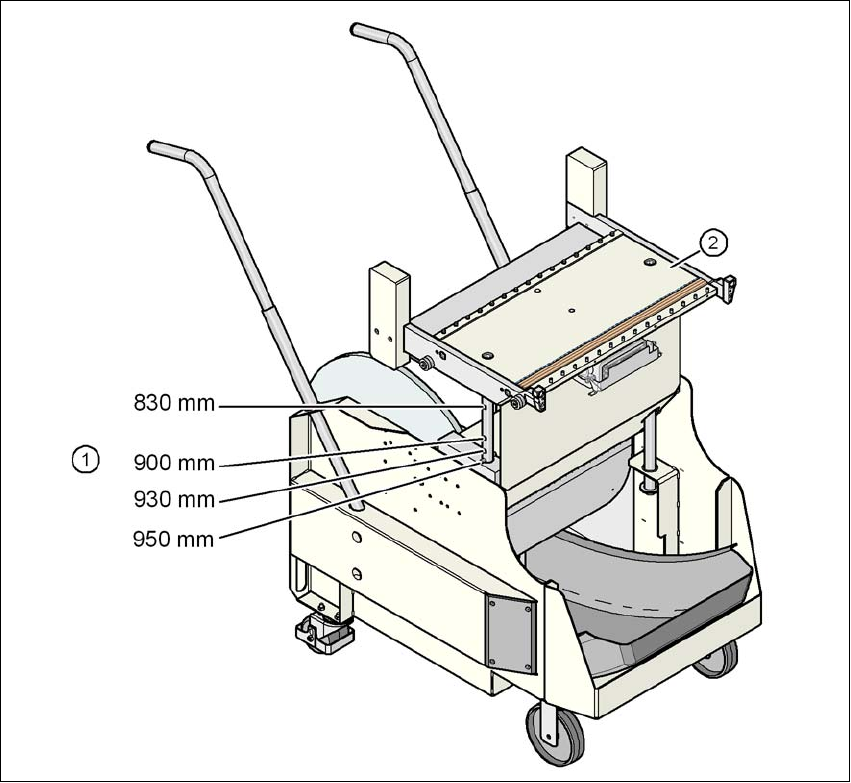

Bild 4.4 - 3 Komponentvagn (SIPLACE HF-serie) med en kretskortstransporthöjd på 950 mm
(1) Hål för kretskortstransportörshöjder 830 - 950 mm i styrpelarna
(2) Komponentvagns-bord
