5 Opratörspersonalens uppgifter Sköts elinstruktion SIPLACE X-serie 5.5 Operatörskontroll runt maskin en Fr ån programversion SR.605.xx Utgåva 07/2008 SE 334 → Kontrollera om S-ma tarens foliebehållare är full. Om den är…
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.5 Operatörskontroll runt maskinen
333
ANM 5
Riv aldrig av täckfolien. Det kan leda till problem med täckfoliedragningen. Vid 8 och 12 mm
X-bandmatare är en kniv (pos 2) integrerad, för enkel avskiljning av täckfolien.
→ Kontrollera den flerfärgiga statusvisingen (pos 3 i bild 5.5 - 1
, sida 332).
– Lyser den grön, är mataren driftsberedd.
– Lyser den orange, signaliseras en varning. Texten till varningen visas i LCD-displayen
(pos 4 i bild 5.5 - 1
, sida 332).
– Lyser statusvisningen röd, har en felfunktion uppstått. Felmeddelandet visas i LCD-dis-
playen (pos 3 i bild 5.5 - 1
, sida 332).
En uppställning av LCD- och statusvisningarna på manöverpanelen, hittar ni i avsnitt 5.7
,
sidan 351
. 5
Är statusvisningen borta, kan det bero på följande orsaker: 5
– Mataren är inte i aktuell uppsättning.
– Mataren är defekt.
– Mataren är avaktiverad (t.ex. på grund av ett tryckluftsbortfall).
5.5.2 Kontrollera S-matare
→ Kontrollera att bandet ligger riktigt i S-matarens fjädrar.
5

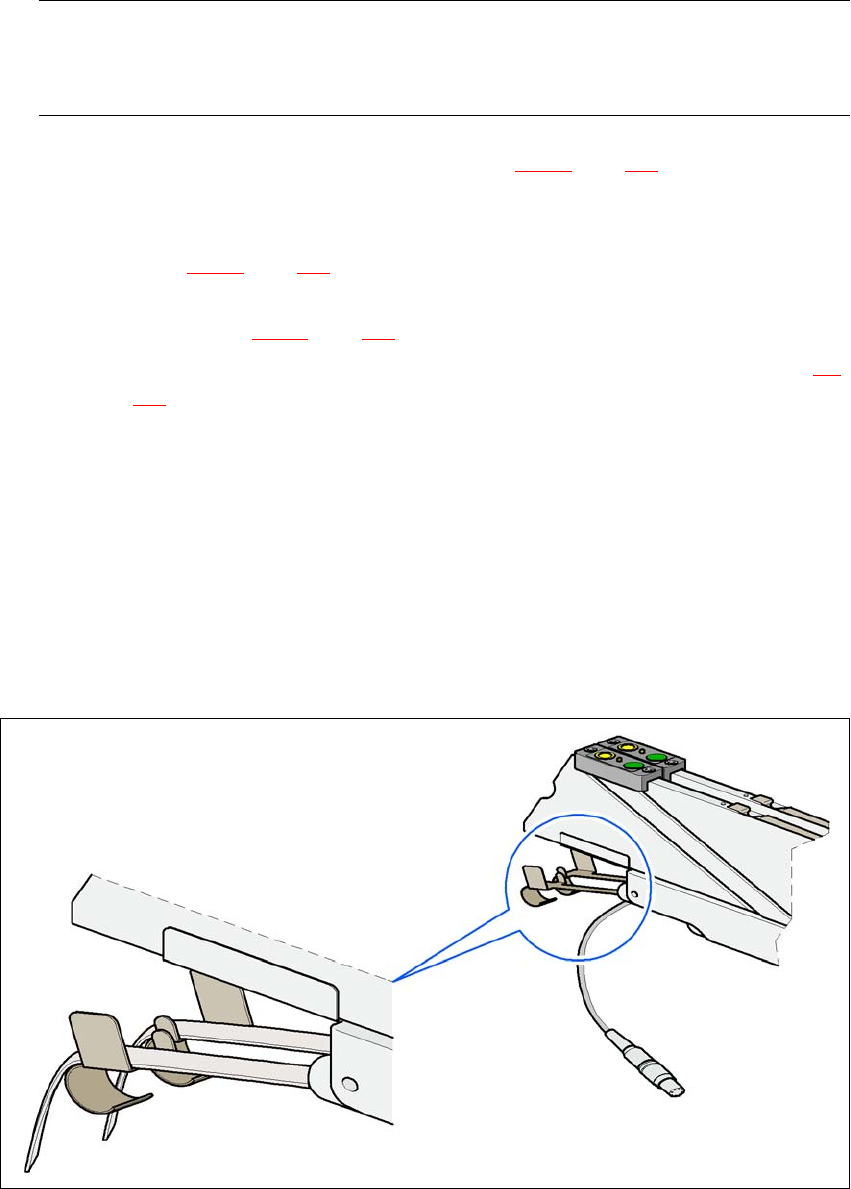

Bild 5.5 - 2 Lägga in band i S-matarens fjädrar
5 Opratörspersonalens uppgifter Skötselinstruktion SIPLACE X-serie
5.5 Operatörskontroll runt maskinen Från programversion SR.605.xx Utgåva 07/2008 SE
334
→ Kontrollera om S-matarens foliebehållare är full.
Om den är full, dra ut folien och klipp av den med en sax.
ANM
Om folien inte klipps av utan rivs av finns det risk för problem med bandavdragningen.
3 x 8 mm - matarna är utrustade med integrerad kniv. Den befinner sig under luckorna vid
matarens slut i foliebehållare. 5
→ Kontrollera vid kombimatare (24/32 mm), om borttagningsfönstret på mataren är av rätt stor-
lek för komponenterna.
→ Kontrollera att bandstyrningarna vid kombimatarna (24 mm / 32 mm) är korrekt placerade.
5.5.3 Skarva banden i god tid
ANM:
Skarva banden i god tid så att inte matarna körs tomma. Annars finns det risk för förlängda
stilleståndstider.
Skarva dock inte banden för tidigt. Rullen med det nya bandet kan bli överfull om du lindrar
upp änden på det gamla bandet. Bandet kan då glida av rullen och fastna. Detta kan leda till
plockningsfel och förlängd stilleståndstid. 5
5.5.4 Kontrollera kretskortsstöden
→ Kontrollera positionen av de magnetiska kretskortsstöden på lyftbordet:
– Se till att kretskortsstöden inte kolliderar med komponenterna på kretskortets undersida.
– Se till att kretskortsstöden inte kolliderar med vangerna till kretskorttransportören.
– Använd bara kretskortstöd, som är beskrivna i avsnitt 6.13
, sidan 445.
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.5 Operatörskontroll runt maskinen
335
5.5.5 Hållare för ytterligare bandrullar (X-serie)
5
Bild 5.5 - 3 Hållare för ytterligare bandrullar (X-serie)
(1) Hållare för ytterligare bandrullar, artikelnr 00141217-xx
(2) Upptagningsanordning för hållaren
5
Matarernheter i X-serien kan problemlöst bearbeta matare, då förskjutningen i sidled för mataren-
heten och bandrullen inte är mer än 60 mm. Skulle den maximalt tillåtna förskjutningen inte hållas,
på grund av en förangiven uppsättning, rekommenderar vi att använda hållaren för en extra band-
rulle (pos 1) Stick helt enkelt in hållaren i upptagningsanordningen (pos 2) och förskjut denna så
länge, att den maximalt tillåtna förskjutningen på 60 mm underskrids. Komponentvagnen har totalt
5 upptagningsanordningar. Varje bandrullhållare kan ta två bandrullar, så att upp till tio 15" (381
mm) - spolar kan positioneras över bandbehållaren.
Max 60 mm
