5 Opratörspersonalens uppgifter Sköts elinstruktion SIPLACE X-serie 5.6 Uppsättning av matarenheter Från programversion SR.605.xx Utgåva 07/2008 SE 344 5 Bild 5.6 - 5 Bandmatarens hämtningsfönster (1) Bandstöd, utt agbar…
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.6 Uppsättning av matarenheter
343
5.6.4.3 Lägg in band i X-mataren
5

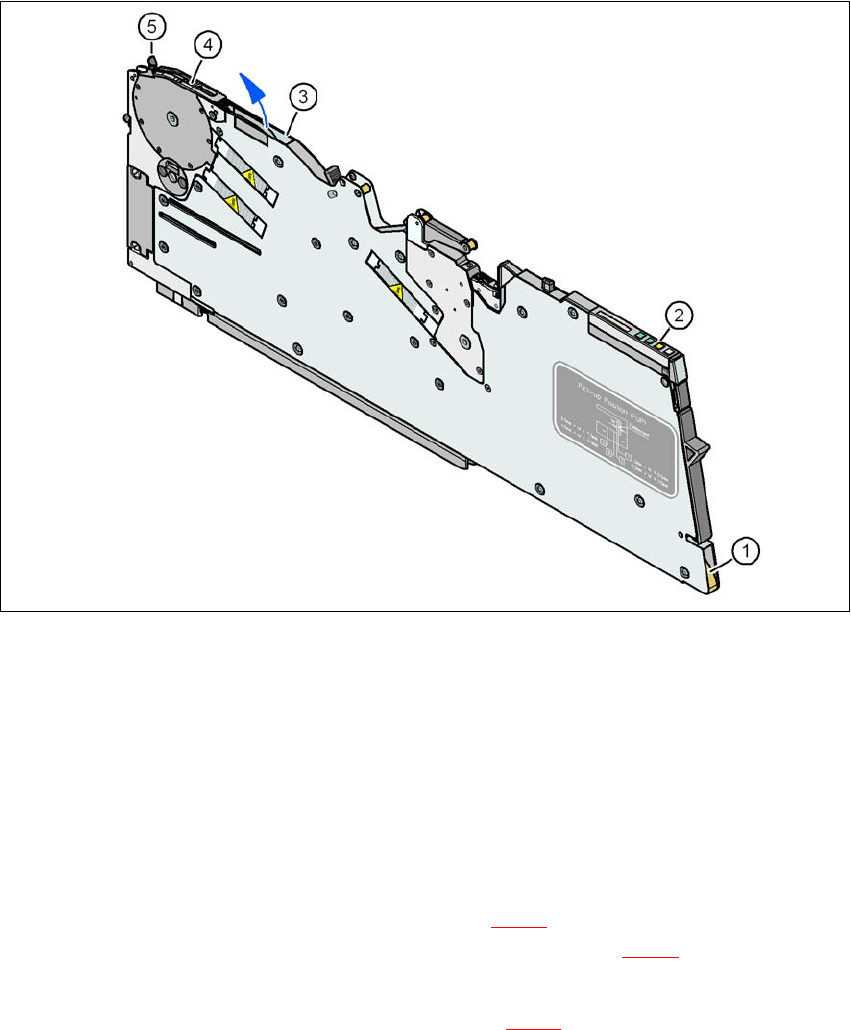

Bild 5.6 - 4 Lägg in komponentband
(1) Inläggningsöppning till bandstyrningskanalen
(2) Manöverpanel
(3) Utmatningsöppning till bandstyrningskanalen
(4) Hämtningsfönster
(5) Spak för lyftning av hämtningsfönstret
5
→ Håll bandet så att transporthålen befinner sig på vänster sida sett i transportriktningen.
→ Skjut in bandet i inläggningsöppningen (pos 1 i bild 5.6 - 4
) i bandstyrkanalen och vidare tills
bandet kommer ut genom bandutmatningsöppningen (pos 3 i bild 5.6 - 4
).
→ Dra ut bandet uppåt och lägg täckfolien tillbaka på bandöversidan.
→ Led bandbörjan under hämtningsfönstret (pos 2 i bild 5.6 - 5
) och vidare till bandet stöter mot
stifthjulet.
5 Opratörspersonalens uppgifter Skötselinstruktion SIPLACE X-serie
5.6 Uppsättning av matarenheter Från programversion SR.605.xx Utgåva 07/2008 SE
344
5

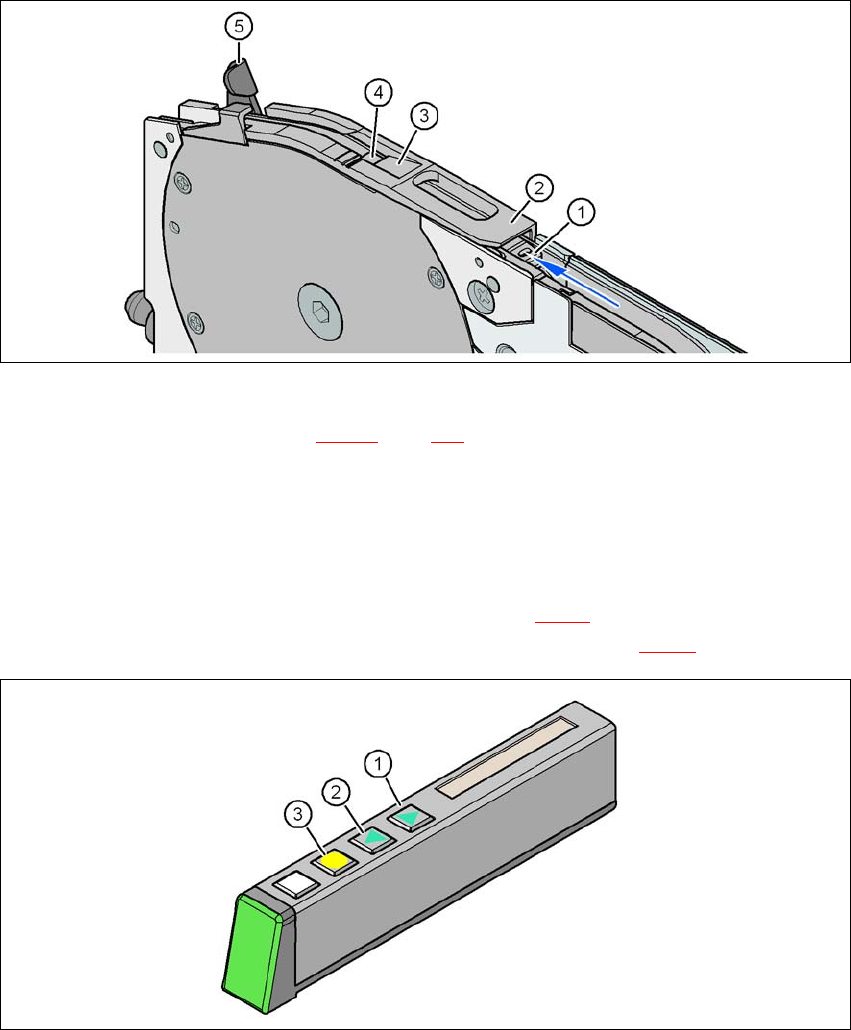

Bild 5.6 - 5 Bandmatarens hämtningsfönster
(1) Bandstöd, uttagbart (se avsnitt 5.6.4.4, sida 346)
(2) Hämtningsfönster
(3) Nerdragningskant för täckfolien
(4) Hämtningsområde för komponenter
(5) Spak för lyftning och låsning av hämtningsfönstret
→ Tryck på manöverpanelens knapp FRAMÅT (pos 1 i bild 5.6 - 6
) så länge, tills täckfoliens vik-
ställe befinner sig i komponenternas hämtningsområde (pos 4 i bild 5.6 - 5
).
5
Bild 5.6 - 6 Matarens manöverpanel
(1) Knapp FRAMÅT för framåttransport av bandet
(2) Knapp TILLBAKA för tillbakatransport av bandet.
(3) Knapp FOLIE för att spänna täckfolien
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.6 Uppsättning av matarenheter
345
→ Skjut spaken (pos 5 i bild 5.6 - 5, sida 344) framåt, för att lyfta hämtningsfönstret (pos 2 i bild
5.6 - 5
, sida 344) till första inhakningsläget
→ Dra täckfolien i sidled vid längs hämtningsfönstret framåt och under hämtningsfönstret och ut.
→ Lägg täckfolien tillbaka, tills den ligger an mot nerdragningskanten (pos 3 i bild 5.6 - 5
, sida
344
).
ANM 5
Sänk ner hämtningsfönstret, först då täckfolien ligger an mot nerdragningskanten.
→ Fäll tillbaka spaken (pos 5 i bild 5.6 - 5
, sida 344) för att sänka ner hämtningsfönstret.
→ Led täckfolien över täckfoliegungan (pos 2 i bild 5.6 - 7
) vidare fram till foliestopphjulen (pos
1 i bild 5.6 - 7
).
5
Bild 5.6 - 7 Led täckfolien till täckfoliestopphjulen
(1) Täckfoliestopphjul
(2) Täckfolie
5
→ Tryck på manöverpanelen på knapp FOLIE (pos 3 i bild 5.6 - 6, sida 344) så länge, tills täck-
folien är spänd. Täckfoliegungan böjer sig neråt och stoppar drivmotorn.
→ Klipp av bandet jäms med matarens framkant.
