→ Skjut spaken (pos 5 i bild 5.6 - 5, sida 344) framåt, för att lyfta hämtningsfönstret (pos 2 i bild
5.6 - 5
, sida 344) till första inhakningsläget
→ Dra täckfolien i sidled vid längs hämtningsfönstret framåt och under hämtningsfönstret och ut.
→ Lägg täckfolien tillbaka, tills den ligger an mot nerdragningskanten (pos 3 i bild 5.6 - 5
, sida
344
).
ANM 5
Sänk ner hämtningsfönstret, först då täckfolien ligger an mot nerdragningskanten.
→ Fäll tillbaka spaken (pos 5 i bild 5.6 - 5
, sida 344) för att sänka ner hämtningsfönstret.
→ Led täckfolien över täckfoliegungan (pos 2 i bild 5.6 - 7
) vidare fram till foliestopphjulen (pos
1 i bild 5.6 - 7
).
5
Bild 5.6 - 7 Led täckfolien till täckfoliestopphjulen
(1) Täckfoliestopphjul
(2) Täckfolie
5
→ Tryck på manöverpanelen på knapp FOLIE (pos 3 i bild 5.6 - 6, sida 344) så länge, tills täck-
folien är spänd. Täckfoliegungan böjer sig neråt och stoppar drivmotorn.
→ Klipp av bandet jäms med matarens framkant.
5 Opratörspersonalens uppgifter Skötselinstruktion SIPLACE X-serie
5.6 Uppsättning av matarenheter Från programversion SR.605.xx Utgåva 07/2008 SE
346
5.6.4.4 Bandstöd för 8 mm X-bandmatare
5

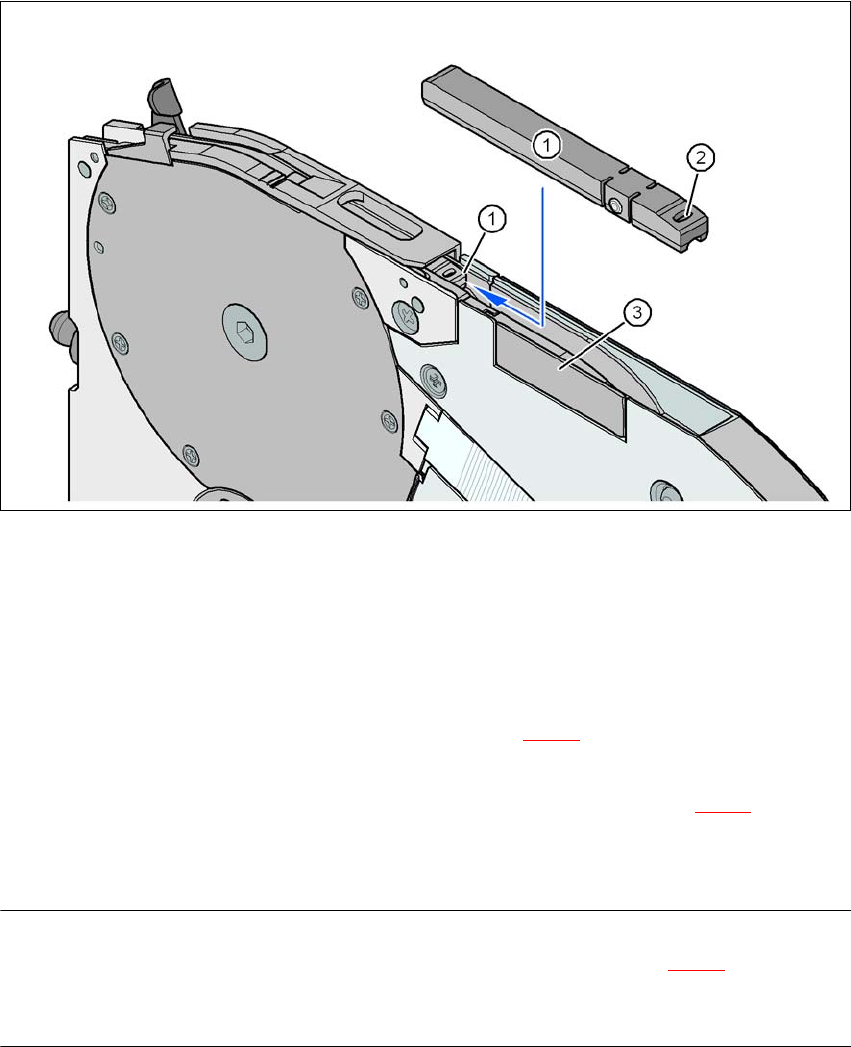

Bild 5.6 - 8 8 mm X-matare - bandstöd och splitssensor
(1) Bandstöd, uttagbart
(2) Ovala öppnignen i bandstödet
(3) Inbyggnadsplats för splitssensor
8 mm X-mataren är utrustad med ett bandstöd (pos 1 i bild 5.6 - 8
). Vid behov kan detta lätt tas
bort.
→ För in klingan till en urmakarskruvmejsel i den ovala öppningen (pos 2 i bild 5.6 - 8
) i bandstö-
det och dra ut bandstödet mot bandtransportriktningen
→ Se till att vid insättning av bandstödet, det hakar in i sitt börläge.
ANM 5
För komponenter från 0402 och mindre, sätter ni in bandstödet (pos 1 i bild 5.6 - 8
) i 8 mm X-
matare. Ni får därmed en konstant Z-hämtningshöjd och reducerar tiden för korrektur av hämt-
ningshöjden till ett minimum.
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.6 Uppsättning av matarenheter
347
5.6.4.5 Splitssensorer för X-bandmatare
På X-bandmatarna kan i efterhand splitssensorer monteras. Sensorn finns i två utföranden:
Splitssensor för 8 mm och 12 mm X-matare
Splitssensor för 16 mm till 88 mm X-matare 5
Splitssensor installeras på det visade stället enligt pos 3 i bild 5.6 - 8
, sida 346.
Bandmatare med redan installerad splitssensor kan också levereras (se avsnitt 3.9.2
, från sidan
168
.
