5.6.5.1 Förbered komponentbord (SIPLACE HF) och S-matarenhet för uppsättning
→ Rengör matarens ställyta
→ Rengör ställytan på komponentbordet.
→ Avlägsna lösa komponenter från komponentbordet med en pensel eller dammsugare med
lämpligt munstycke.
AKTAS 5
Undvik att ta bort komponenter på komponentbordet med fingrarna. Risk för skador av små
metallpartiklar.
5.6.5.2 Sätt in S-matarenheten
→ Sätt först mataren (pos 1 bild 1 i bild 5.6 - 9, sida 348) med framsidan - det är sidan med den
delade foten - så på komponentbordet (pos 4 bild 5.6 - 9
, sida 348), att centreringsstiftet (pos
2) på komponentbordet glider in i slitsen på matarfoten.
→ Sänk nu ner mataren vid baksidan, tills kalotten (pos 3, i bild 5.6 - 9
, sida 348) helt försvinner
in i hålet på mataren.
→ Se till att mataren med sin bredd riktigt placeras på komponentbordet (se bild 5.6 - 10
, sida
350
).
→ Kontrollera att mataren plant ligger an mot komponentbordet. Knacka med fingret på mata-
rens sida. Den får inte röra sig.
→ Anslut matarens kontaktdon (pos 5, bild 5.6 - 9
, sida 348) till uttaget under ställplatsen. Då
måste den röda punkten på stickkontakten peka på den röda punkten på uttaget.
ANM 5
Se till att matarenheten verkligen ansluts till det uttag som hör till ställplatsen eftersom ma-
tarna matas med styrpulser via uttaget. I annat fall kanske inte matarenheten fungerar som
den ska. Detaljerad information om tilldelning av stift och hylsor finner ni i bruksanvisningen
för matarna i fråga.
5 Opratörspersonalens uppgifter Skötselinstruktion SIPLACE X-serie
5.6 Uppsättning av matarenheter Från programversion SR.605.xx Utgåva 07/2008 SE
350
5

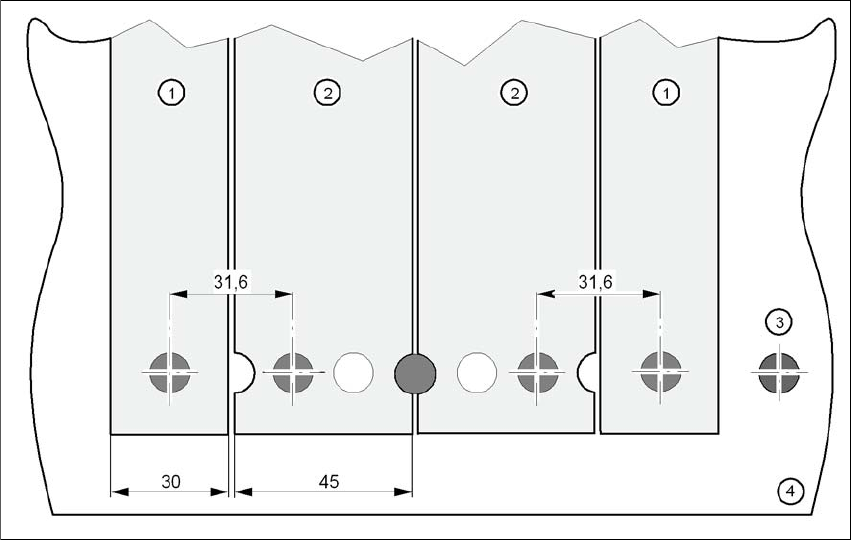

Bild 5.6 - 10 Ditsättning av S-matare med bredd 30 resp 45 mm på komponentbordet
(1) Matare, bredd 30 mm
(2) Matare, bredd 45 mm
(3) Kalott
(4) Komponentbord
5.6.6 Ställa in X-matare
Att ställa in X-matare är beskrivet i jobbguiden.
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.7 Beakta LCD- och statusvisningar på X-mataren
351
5.7 Beakta LCD- och statusvisningar på X-mataren
X-matarna har för signalisering av driftstillstånden en flerfärgig statusindikator (pos 6 i bild 5.7 - 1)
och för visning av texterna en LCD-display (pos 1 i bild 5.7 - 1
).
5

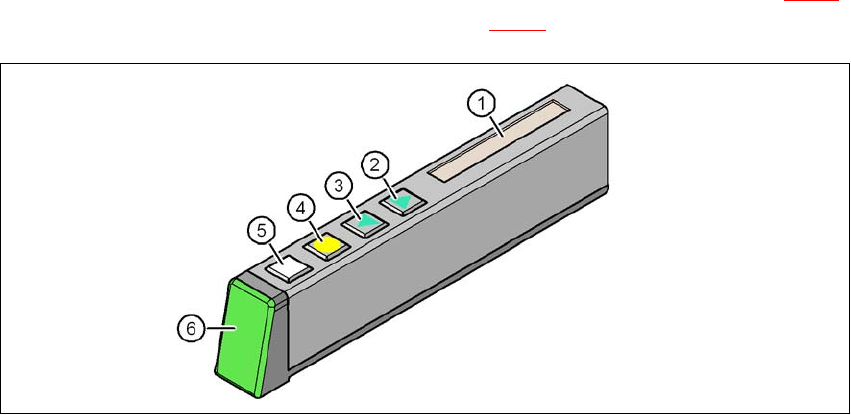

Bild 5.7 - 1 Knappar, LCD- och statusvisningar på X-mataren
(1) LCD-visning
(2) Knapp FRAMÅT
(3) Knapp FRAMÅT
(4) Knapp FOLIE
(5) Knapp SET
(6) Statusvisning, flerfärgig
5.7.1 Statusvisning
–Grön:
Mataren är driftsklar och ingår i aktuell uppsättning.
– Orange:
En varning signaliseras. Varningstexten visas på LCD-displayen.
–Röd:
En felfunktion har inträffat. Felmeddelandet visas på LCD-displayen.
–FRÅN:
Mataren är inte i aktuell uppsättning.
