5 Opratörspersonalens uppgifter Sköts elinstruktion SIPLACE X-serie 5.11 Till- resp. fråndockning av komponentva gn Från programversio n SR.605.xx Utgåva 07/2008 SE 358 5.1 1 Till- resp. fråndockning av komponentvagn 5.1…
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.10 Fylla på komponenter
357
5.10 Fylla på komponenter
Information om påfyllning av komponenter med eller utan streckkod finns i Online-hjälpen.
→ För bandmatare, se alltid till att skarva i nytt band i god tid så att matarna inte körs tomma.
→ Skarva dock inte banden för tidigt. Rullen med det nya bandet kan bli överfull om du lindrar
upp änden på det gamla bandet. Bandet kan då glida av rullen och fastna. Detta kan ibland
leda till plockningsfel och förlängd stilleståndstid.
→ Använd alltid insticksaxlar vid bandrullar med mått från 15" (381 mm) (se bild 5.5 - 5
, sida
337
) och kontrollera att skiljeplåten är korrekt monterad (se bild 5.5 - 4, sida 336).
5 Opratörspersonalens uppgifter Skötselinstruktion SIPLACE X-serie
5.11 Till- resp. fråndockning av komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
358
5.11 Till- resp. fråndockning av komponentvagn
5.11.1 Säkerhetsanvisning om till- och fråndockning av komponentvagnen
VARNING 5
På grund av olycksrisk (klämskador) får komponentvagnen alltid bara dockas till eller från av en
person.
5

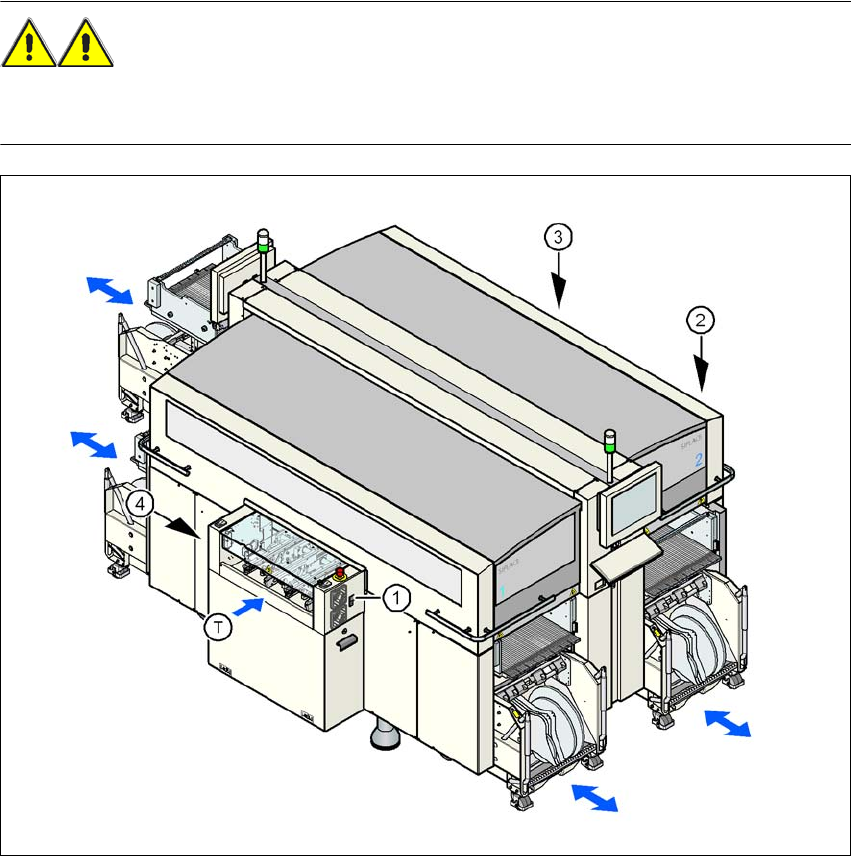

Bild 5.11 - 1 Säkerhetsanvisning om till- och fråndockning av komponentvagnen
(1) Knapp för till- och fråndockning av komponentvagn, ställplats 1
(2) Knapp för till- och fråndockning av komponentvagn, ställplats 2
(3) Knapp för till- och fråndockning av komponentvagn, ställplats 3
(4) Knapp för till- och fråndockning av komponentvagn, ställplats 4
(T) Transportriktning för kretskort
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.11 Till- resp. fråndockning av komponentvagn
359
Säkerhetskonceptet för komponentvagnsbyte anger att operatören trycker på en knapp (pos 1, 2,
3 eller 4 i bild 5.11 - 1
, sida 358) vid in- eller utmatningssidan av automaten, för att docka till eller
från komponentvagnen. Så blir det säkerställt att operatören under till- och fråndockningen alltid
står vid sidan av automaten. Dessutom är tilldockningen av komponentvagnen bara möjlig med
stängda skyddshuvar.
5.11.2 Fråndockning av komponentvagnen
→ Tryck på knappen på in- eller utmatningssidan av automaten (pos 1, 2, 3 eller 4 i bild 5.11 -
1, sida 358) så länge tills vagnen är fullständigt tilldockad.
→ Sväng de båda handtagen uppåt (pos 1 i bild 5.11 - 2
).
5
Bild 5.11 - 2 Komponentvagn - Handtag att skjuta svängs uppåt
→ Dra komponentvagnen med båda händerna på handtagen, ut ur automaten.
5.11.3 Säkerhetsanvisningar för att förflytta komponentvagnen
VARNING
För att undvika olyckor, måste ni under alla förhållanden följa nedanstående regler, när ni förflyt-
tar komponentvagnen.
→ Fatta alltid tag i komponentvagnen med båda händerna i handtagen när ni vill förflytta den.
