5 Opratörspersonalens uppgifter Sköts elinstruktion SIPLACE X-serie 5.11 Till- resp. fråndockning av komponentva gn Från programversio n SR.605.xx Utgåva 07/2008 SE 362 5 Bild 5.1 1 - 4 Komponentvagn X-serie - Handtag sv…
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.11 Till- resp. fråndockning av komponentvagn
361
AKTAS 5
Komponentvagnarna, SIPLACE X-serie (bild 5.11 - 3
, sida 360) och SIPLACE HF (bild 5.11 - 6,
sida 364
) har olika indragningsanordningar. Varje komponentvagn får därför bara dockas till den
indragningsanordning som den är avsedd för. Se till att när ni skjuter in komponentvagnen
SIPLACE X-serie in till automaten, att ni inte stöter på något hinder med låsklinkan (pos 3 i bild
5.11 - 3, sida 360).
ANM 5
Klipp av bandet jäms med frontsidan på X-matarna, innan ni dockar till med komponentvagnen
ur X-serien.
AKTAS 5
Kontrollera att ytmonteringshuvudet befinner sig utanför komponentvagnens rörelseområde.
→ Skjut komponentvagnen försiktigt till anslag mot automaten.
ANM 5
Stäng skyddshuvarna, då tilldockning bara kan ske vid stängda skyddshuvar.
→ Tryck på knappen på in- eller utmatningssidan av automaten (pos 1, 2, 3 eller 4 i bild 5.11 -
1, sida 358 så länge tills vagnen är fullständigt tilldockad.
→ Skjut på de båda handtagen hylsorna (pos 1 i bild 5.11 - 4
, sida 362) uppåt och fäll handtagen
neråt (pos 2 i bild 5.11 - 4
, sida 362).
5 Opratörspersonalens uppgifter Skötselinstruktion SIPLACE X-serie
5.11 Till- resp. fråndockning av komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
362
5
Bild 5.11 - 4 Komponentvagn X-serie - Handtag svängs ner
(1) Skjut hylsa uppåt
(2) Fäll ner handtagen
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.11 Till- resp. fråndockning av komponentvagn
363
5.11.5 Inkörningsskydd för komponentvagnarna ur X-serien vid komponentvagn-
indragningen SIPLACE HF
Med inkörningsskyddet förhindras inkörning av en komponentvagn X-serien vid komponentvagn-
indragningen SIPLACE H (pos 2 i bild 5.11 - 5
, sidan 363).
VARNING 5
Utan detta inkörningsskydd, finns risk att om man av misstag skjuter in en komponentvagn ur X-
serien i komponentvagnindragningen SIPLACE HF, denna skadas.
Inkörning av en komponentvagn SIPLACE HF i komponentvagnindragningen för X-matare, är
inte möjligt av konstruktionsskäl.
Saknas inkörningsskydd ska detta ovillkorligen monteras in. Eftermonteringen är beskriven i an-
visningsbladet med artikelnr 00194621-xx.
5

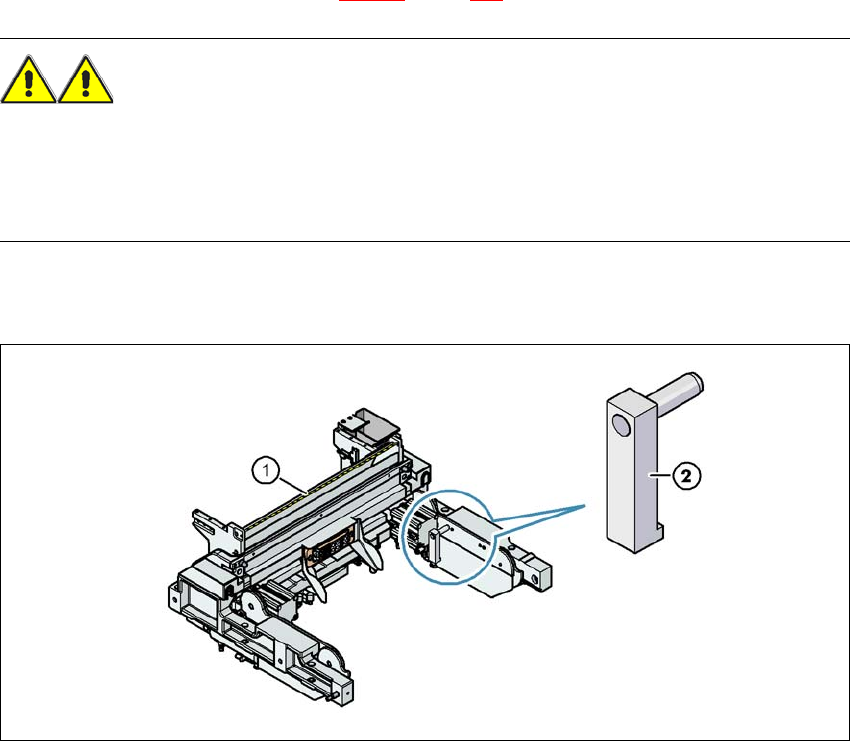

Bild 5.11 - 5 Inkörningsskydd för komponentvagnarna ur X-serien vid komponentvagnindragningen SIPLACE HF
(1) Komponentvagn-indragningsanordning, SIPLACE HF
(2) Inkörningsskydd, artikelnr 0308865S01
