363
5.11.5 Inkörningsskydd för komponentvagnarna ur X-serien vid komponentvagn-
indragningen SIPLACE HF
Med inkörningsskyddet förhindras inkörning av en komponentvagn X-serien vid komponentvagn-
indragningen SIPLACE H (pos 2 i bild 5.11 - 5
, sidan 363).
VARNING 5
Utan detta inkörningsskydd, finns risk att om man av misstag skjuter in en komponentvagn ur X-
serien i komponentvagnindragningen SIPLACE HF, denna skadas.
Inkörning av en komponentvagn SIPLACE HF i komponentvagnindragningen för X-matare, är
inte möjligt av konstruktionsskäl.
Saknas inkörningsskydd ska detta ovillkorligen monteras in. Eftermonteringen är beskriven i an-
visningsbladet med artikelnr 00194621-xx.
5
Bild 5.11 - 5 Inkörningsskydd för komponentvagnarna ur X-serien vid komponentvagnindragningen SIPLACE HF
(1) Komponentvagn-indragningsanordning, SIPLACE HF
(2) Inkörningsskydd, artikelnr 0308865S01
5 Opratörspersonalens uppgifter Skötselinstruktion SIPLACE X-serie
5.11 Till- resp. fråndockning av komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
364
5.11.6 Tilldockning av komponentvagn HF
AKTAS 5
Komponentvagnarna, SIPLACE X-Serie (bild 5.11 - 3
, sidan 360) och SIPLACE HF (bild 5.11 - 6)
har olika indragningsanordningar. Varje komponentvagn får därför bara dockas till den indrag-
ningsanordning som den är avsedd för.
5

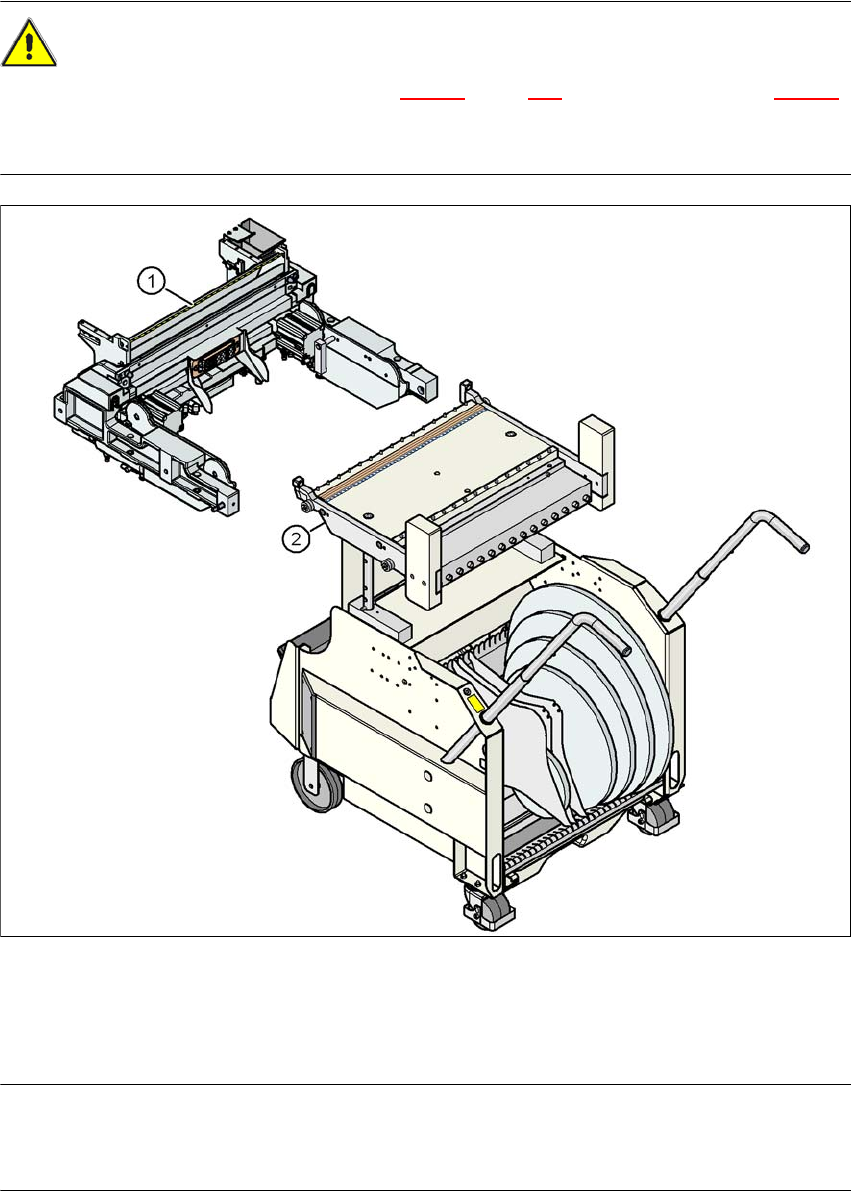

Bild 5.11 - 6 Komponentvagn och komponentvagn-indragningsanordning, SIPLACE HF
(1) Komponentvagn-indragningsanordning, SIPLACE HF
(2) Komponentvagn, SIPLACE HF
ANM 5
Korta av bandet vid frontänden av S-matarenheten cirka 1 cm, innan ni dockar till med kompo-
nentvagnen ur HF-serien.
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.11 Till- resp. fråndockning av komponentvagn
365
AKTAS 5
Kontrollera att ytmonteringshuvudet befinner sig utanför komponentvagnens rörelseområde.
→ Skjut komponentvagnen försiktigt till anslag mot automaten.
ANM 5
Stäng skyddshuvarna, då tilldockning bara kan ske vid stängda skyddshuvar.
→ Tryck på knappen på in- eller utmatningssidan av automaten (pos 1, 2, 3 eller 4 i bild 5.11 -
1, sida 358), så länge tills vagnen är fullständigt tilldockad.
→ Skjut på de båda handtagen hylsorna (pos 1 i bild 5.11 - 7
) uppåt och fäll handtagen neråt
(pos 2 i bild 5.11 - 7
).
5

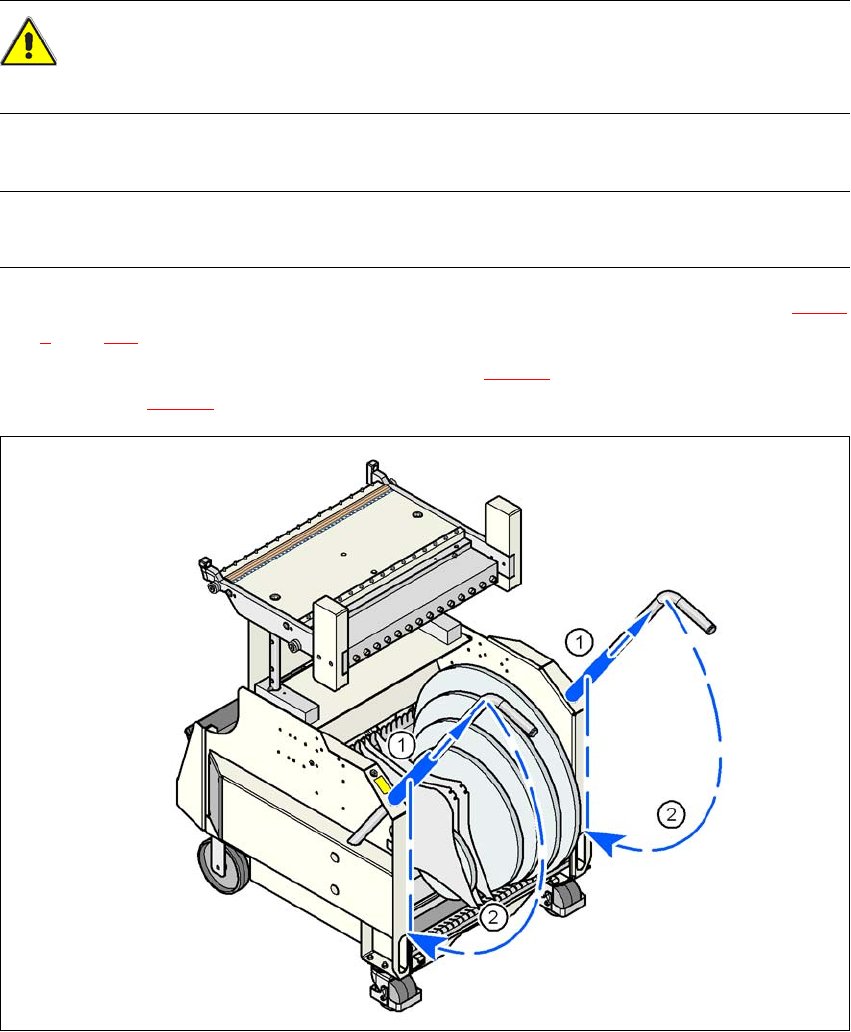

Bild 5.11 - 7 Komponentvagn HF - Handtag svängs ner
(1) Skjut hylsa uppåt
(2) Fäll ner handtagen
