5 Opratörspersonalens uppgifter Sköts elinstruktion SIPLACE X-serie 5.12 Till- och fråndockning av komponentvagnen till tilldockn ingsstationen Från programversion SR.605.xx Utgåva 07/2008 SE 368
Skötselinstruktion SIPLACE X-serie 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.12 Till- och fråndockning av komponentvagnen till tilldockningsstationen
367
→ Skjut försiktigt komponentvagnen in i tilldockningsstation Då lyfts komponentbordet.
→ Se till att komponentvagnen står helt uppe på tilldockningsstationens bottenplatta.
→ Stäng de bägge horisontalspännarna samtidigt (pos 3 i bild 5.12 - 1
, sidan 366).
Komponentbordet lyfts och låses i sitt slutgiltiga läge.
→ Med hjälp av knappen (pos 2 i bild 5.12 - 1
, sida 366) kan alla matare på komponentbordet
låsas eller låsas upp
5.12.2 Docka komponentvagn SIPLACE X-serie från tilldockningsstationen
VARNING 5
→ Stick inte in händerna i området mellan komponentvagnen och tilldockningsstationen under
fråndockningen.
→ Öppna bägge horisontalspännarna samtidigt (pos 3 i bild 5.12 - 1
, sidan 366).
Komponentbordet sänks ner.
→ Dra nu komponentvagnen från tilldockningsstationen.
5 Opratörspersonalens uppgifter Skötselinstruktion SIPLACE X-serie
5.12 Till- och fråndockning av komponentvagnen till tilldockningsstationen Från programversion SR.605.xx Utgåva 07/2008 SE
368
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
369
6 Stationstillägg
6.1 Munstycksväxlare
Med munstycksväxlare ökas flexibiliteten väsentligt för ytmonteringshuvudena vid bearbetning av
olika komponenttyper. Behövs ett munstycksbyte på grund av ytmonteringsprogrammet, så läg-
ger ytmonteringshuvudet automatiskt tillbaka det gamla munstycket till munstycksurtaget och
hämtar det nya. Dessutom kan de munstycken som utsorterats genom vakuumkontroll, snabbt by-
tas ut.
Urtagningen av munstycken från munstycksväxlaren är väsentligt snabbare och exaktare än vad
som vore möjligt för hand. För ytmonteringsprocessen med små komponenter, är det oeftergivligt
att den radiala excentriciteten vid munstycksrotationen är minimal.
6.1.1 Munstycksväxlare för 20-segments-Collect&Place-huvudet
Artikelnr 00119715-xx Munstycksväxlare X-serie, C&P20A
6

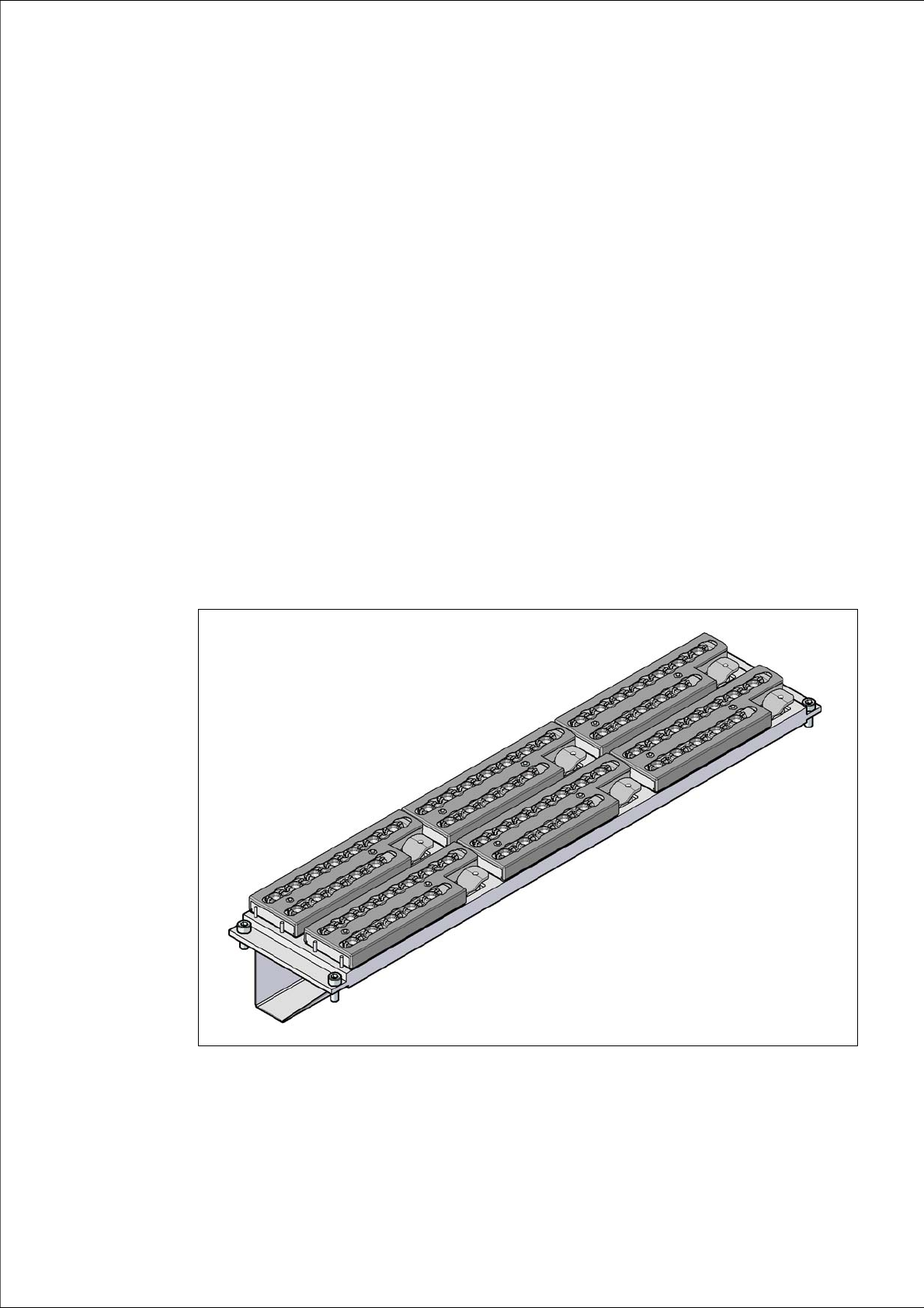

Bild 6.1 - 1 Munstycksväxlare för 20-segments-Collect&Place-huvudet
