6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
376
VARNING 6
En spak som sticker ut över magasinet (pos 1 i bild 6.1 - 6
) kan leda till krasch för ytmonterings-
huvudet. Se därför till att spaken inte sticker upp över magasinet.
6

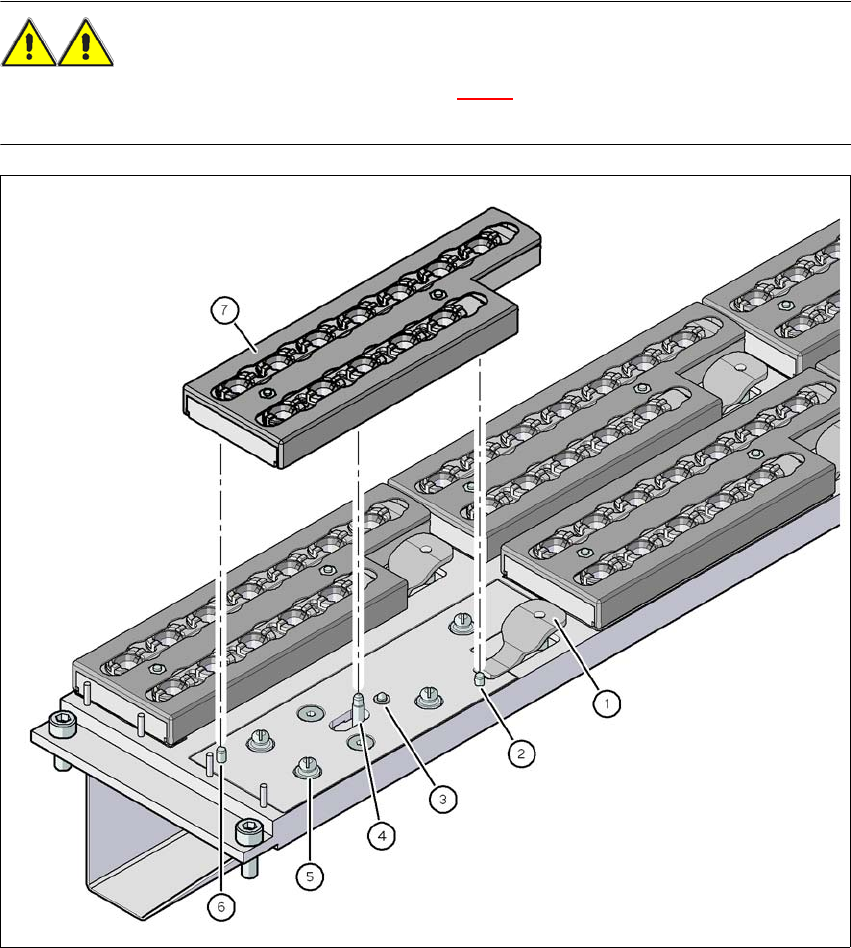

Bild 6.1 - 6 Byta magasin
(1) Spak för upplyftning av magasinet
(2) Cylinderstift griper in i hålet på magasinet
(3) Fjäderstift för utlösning av mikrobrytaren
(4) Stift i skjutmekanismen, förflyttar låsplåten
(5) Tryckknappskula
(6) Cylinderstift, griper in i det ovala hålet på magasinet
(7) Låsplåt i ställning "Magasin låst"
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
377
ANM 6
– Förskjut låsplåten till ställning "Magasin låst".
– Rikta magasinet innan insättningen, så att centreringsstiften (pos 2 och 6 i bild 6.1 - 6
, sida
376) kan glida in i centreringshålen och i det ovala hålet (pos 6 i bild 6.1 - 6, sida 376).
→ Sätt magasinet på tryckknappskulorna (pos 5 i bild 6.1 - 6
, sida 376).
→ Tryck ner magasinet jämt så att tryckknappskulorna samtidigt hakar in i alla tryckknapparna.
6.1.1.9 Lägesavkänning
Varje magasin i munstycksväxlaren har två märken, ett för bestämning av positionen och ett för
bestämning av vinkeln.
6

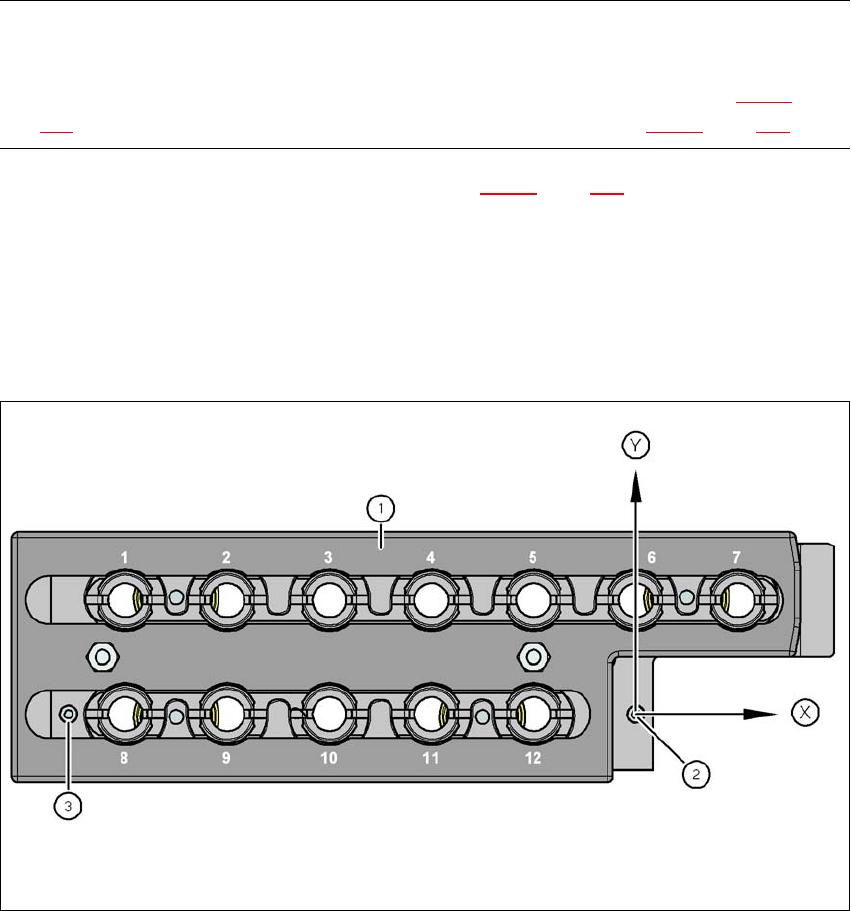

Bild 6.1 - 7 Munstycksmagasin - garagenumrering, märken för bestämning av positionen och vinkelläget
(1) Låsplåt i ställning "Magasin låst"
(2) Märke för bestämning av positionen
(3) Märke för bestämning av vinkelläget
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
378
6.1.1.10 Munstycksväxlare "Rad 2" för 20-segments-Collect&Place-huvudet
Artikelnr 00119716-xx Munstycksväxlare 2, X-serie, C&P20A
Montagesats för munstycksväxlaren "Rad 2" kan installeras på följande ställplatser:
X4-automat: Ställplatser 1, 2, 3 och 4 (se bild 6.1 - 2
, sida 371)
X3-automat: Ställplatser 1, 3 och 4 (se bild 6.1 - 3
, sida 372)
X2-automat: Ställplatser 1 och 3 (se bild 6.1 - 4
, sida 373)
Efteruppsättningspaketet innehåller förutom munstycksväxlare också en montagesats.
6

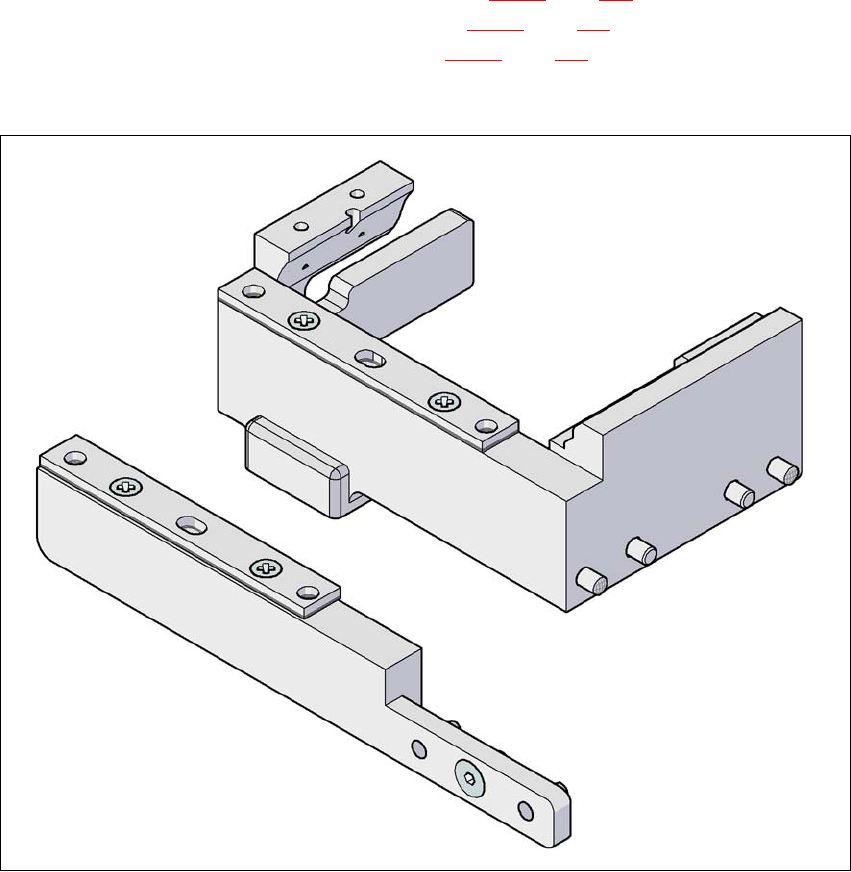

Bild 6.1 - 8 Montagesats för munstycksväxlaren "Rad 2"
