Skötselinstruktion SIPLACE X-serie 6 Stationstillägg Från programversion SR.605.xx Ut gåva 07/2008 SE 6.1 Munstycksväxlare 381 6.1.2.4 Placering av munstycksväxla re för C&P12-huvudet på X3-automaten På ställplatsern…
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
380

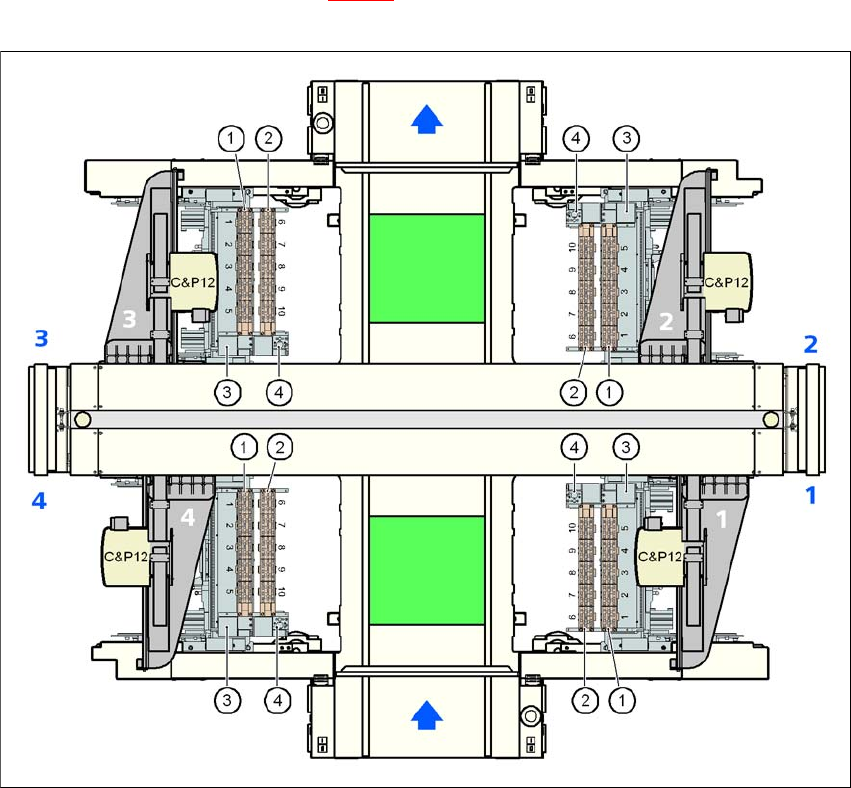

6.1.2.3 Placering av munstycksväxlare för C&P12-huvudet på X4-automaten
På ställplatserna 1, 2, 3 och 4 kan upp till 2 munstycksväxlare för 12-segments-Collect&Place-
huvudet installeras (pos 1 och 2 i bild 6.1 - 10
). Detta ger en totalkapacitet av 8 munstycksväxlare
med 40 magasin och totalt 480 munstycksurtag.
6
Bild 6.1 - 10 Placering av munstycksväxlare för 12-segments-Collect&Place-huvudet på X4-automaten
6
(1) Munstycksväxlare, "Rad 1"
(2) Munstycksväxlare, "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
381
6.1.2.4 Placering av munstycksväxlare för C&P12-huvudet på X3-automaten
På ställplatserna 1, 3 och 4 kan upp till 2 munstycksväxlare för 12-segments-Collect&Place-huvu-
det installeras (pos 1 och 2 i bild 6.1 - 11
). På ställplats 2 kan en munstycksväxlare installeras.
Detta ger en totalkapacitet av 7 munstycksväxlare med 35 magasin och totalt 420 munstycksur-
tag.
6
Bild 6.1 - 11 Placering av munstycksväxlare för 12-segments-Collect&Place-huvudet på X3-automaten
6
(1) Munstycksväxlare, "Rad 1"
(2) Munstycksväxlare, "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
382
6.1.2.5 Placering av munstycksväxlare för C&P12-huvudet på X2-automaten
På ställplatserna 1 och 3 kan upp till 2 munstycksväxlare för 12-segments-Collect&Place-huvudet
installeras (pos 1 och 2 i bild 6.1 - 12
). På ställplats 2 och 4 kan vardera en munstycksväxlare in-
stalleras. Detta ger en totalkapacitet av 6 munstycksväxlare med 30 magasin och totalt 360 mun-
stycksurtag.
6
Bild 6.1 - 12 Placering av munstycksväxlare för 12-segments-Collect&Place-huvudet på X2-automaten
6
(1) Munstycksväxlare, "Rad 1"
(2) Munstycksväxlare, "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
