6.1.2.4 Placering av munstycksväxlare för C&P12-huvudet på X3-automaten
På ställplatserna 1, 3 och 4 kan upp till 2 munstycksväxlare för 12-segments-Collect&Place-huvu-
det installeras (pos 1 och 2 i bild 6.1 - 11
). På ställplats 2 kan en munstycksväxlare installeras.
Detta ger en totalkapacitet av 7 munstycksväxlare med 35 magasin och totalt 420 munstycksur-
tag.
6

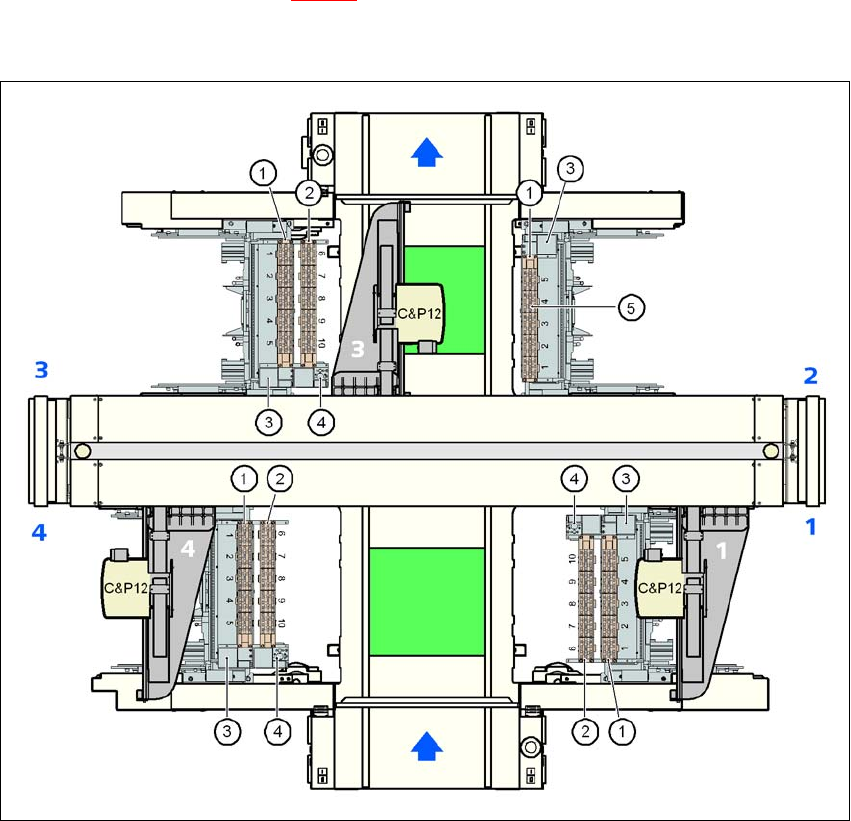

Bild 6.1 - 11 Placering av munstycksväxlare för 12-segments-Collect&Place-huvudet på X3-automaten
6
(1) Munstycksväxlare, "Rad 1"
(2) Munstycksväxlare, "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
382
6.1.2.5 Placering av munstycksväxlare för C&P12-huvudet på X2-automaten
På ställplatserna 1 och 3 kan upp till 2 munstycksväxlare för 12-segments-Collect&Place-huvudet
installeras (pos 1 och 2 i bild 6.1 - 12
). På ställplats 2 och 4 kan vardera en munstycksväxlare in-
stalleras. Detta ger en totalkapacitet av 6 munstycksväxlare med 30 magasin och totalt 360 mun-
stycksurtag.
6
Bild 6.1 - 12 Placering av munstycksväxlare för 12-segments-Collect&Place-huvudet på X2-automaten
6
(1) Munstycksväxlare, "Rad 1"
(2) Munstycksväxlare, "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
383
6.1.2.6 Montering
Munstycksväxlare "Rad 1" (se bild 6.1 - 10, 6.1 - 11 och 6.1 - 12 från sida 380) är alltid fäst på
komponentvagnens indragningsanordning. För munstycksväxlare "Rad 2" finns det en extra mon-
tagesats. Den består av avdragsanordning och kassationsbehållare för munstycken (se avsnitt
6.1.2.10
, sida 387).
6
Bild 6.1 - 13 Montageposition
(1) Fjäderhakar riktade mot operatören
(2) Fästklämmor riktade mot kretskortstransportören
→ Rikta in munstycksväxlaren så att de rörliga fjäderhakarna riktas mot operatören, och fästkläm-
morna alltid mot kretskortstransportören.
VARNING 6
– Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid bland-
konfiguration är det risk för huvudkollision!
