Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
383
6.1.2.6 Montering
Munstycksväxlare "Rad 1" (se bild 6.1 - 10, 6.1 - 11 och 6.1 - 12 från sida 380) är alltid fäst på
komponentvagnens indragningsanordning. För munstycksväxlare "Rad 2" finns det en extra mon-
tagesats. Den består av avdragsanordning och kassationsbehållare för munstycken (se avsnitt
6.1.2.10
, sida 387).
6

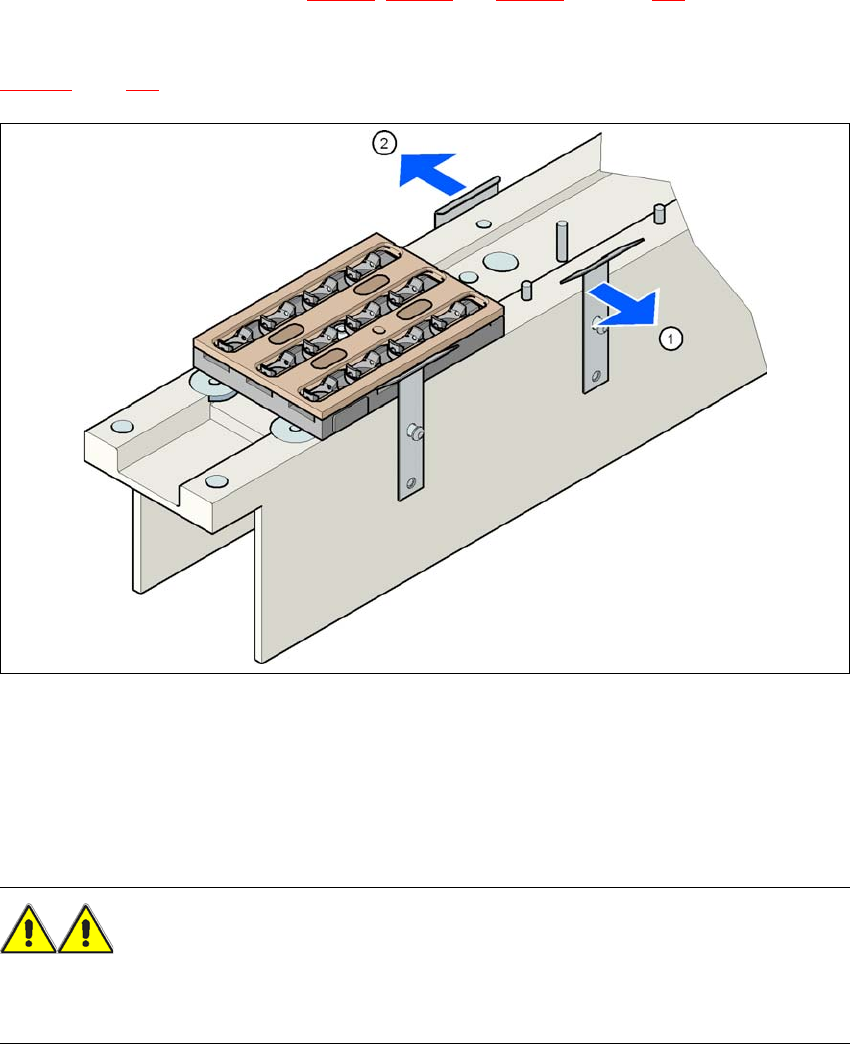

Bild 6.1 - 13 Montageposition
(1) Fjäderhakar riktade mot operatören
(2) Fästklämmor riktade mot kretskortstransportören
→ Rikta in munstycksväxlaren så att de rörliga fjäderhakarna riktas mot operatören, och fästkläm-
morna alltid mot kretskortstransportören.
VARNING 6
– Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid bland-
konfiguration är det risk för huvudkollision!
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
384
6.1.2.7 Anvisningar för användning
→ Om magasinet laddas för första gången med en viss munstyckstyp ska det märkas med en
dekal.
ANM 6
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin. 6
→ Öppna låsplåten och sätt in munstyckena i munstycksurtagen.
→ Stäng låsplåten så att munstyckena inte kan falla ut från magasinen.
AKTAS 6
Påfyllning i magasin får endast ske när alla munstycken, som befinner sig i Collect&Place-
huvudet, lagts tillbaka i sina magasin. 6
→ Programmeringen av munstycksväxlare beskrivs i skötselinstruktion SIPLACE Pro.
ANM 6
→ Se till så att inte komponenter faller ned på magasinen. Det kan leda till att låsplåten fastnar.
→ Se till att inga komponenter faller ned på lediga ställplatser för matare. Komponenterna fastnar
på magnetskenan. Om matarna inte är korrekt ditsatta på komponentbordet kan det orsaka
driftstopp. Därför ska magasin och lediga ställplatser rengöras med jämna mellanrum.
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
385
6.1.2.8 Byta magasin
→ För att ta bort magasinet, tryck fjäderhaken (pos 1, bild 6.1 - 14) i riktning bort från magasinet.
Lyft upp magasinet från hållaren.
6

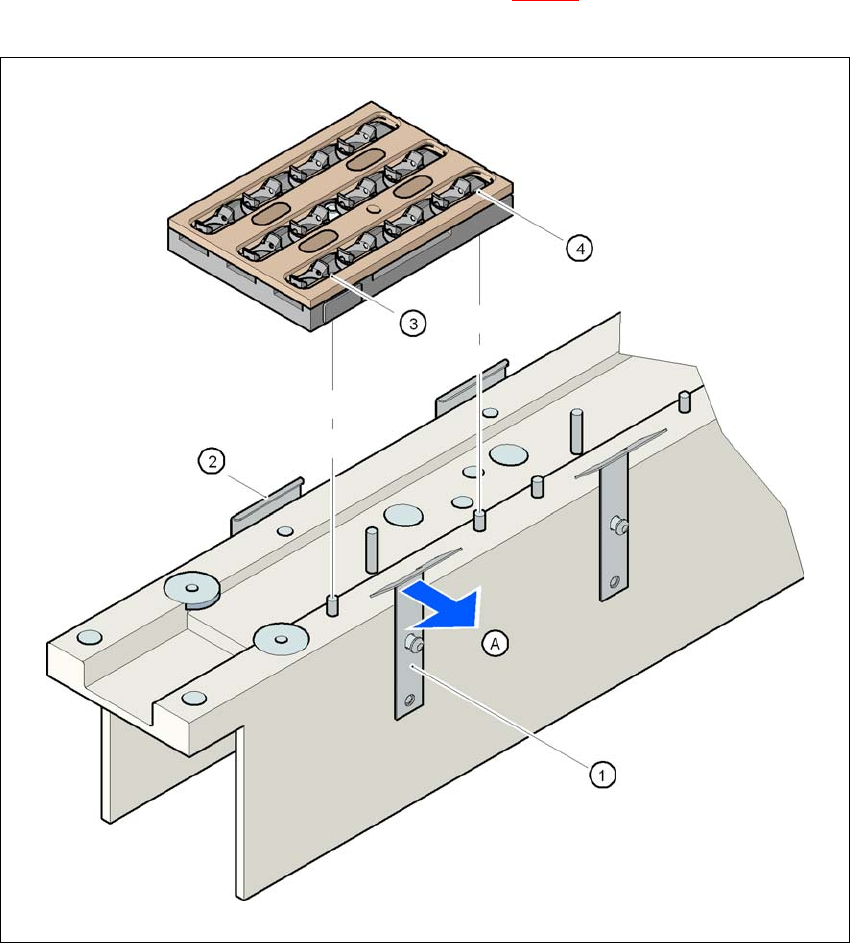

Bild 6.1 - 14 Byta magasin
(1) Fjäderhake
(2) Fästklämma
(3) Centreringshål
(4) Spår
(A) Tryck bort fjäderhaken från magasinet
