6.1.2.7 Anvisningar för användning
→ Om magasinet laddas för första gången med en viss munstyckstyp ska det märkas med en
dekal.
ANM 6
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin. 6
→ Öppna låsplåten och sätt in munstyckena i munstycksurtagen.
→ Stäng låsplåten så att munstyckena inte kan falla ut från magasinen.
AKTAS 6
Påfyllning i magasin får endast ske när alla munstycken, som befinner sig i Collect&Place-
huvudet, lagts tillbaka i sina magasin. 6
→ Programmeringen av munstycksväxlare beskrivs i skötselinstruktion SIPLACE Pro.
ANM 6
→ Se till så att inte komponenter faller ned på magasinen. Det kan leda till att låsplåten fastnar.
→ Se till att inga komponenter faller ned på lediga ställplatser för matare. Komponenterna fastnar
på magnetskenan. Om matarna inte är korrekt ditsatta på komponentbordet kan det orsaka
driftstopp. Därför ska magasin och lediga ställplatser rengöras med jämna mellanrum.
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
385
6.1.2.8 Byta magasin
→ För att ta bort magasinet, tryck fjäderhaken (pos 1, bild 6.1 - 14) i riktning bort från magasinet.
Lyft upp magasinet från hållaren.
6
Bild 6.1 - 14 Byta magasin
(1) Fjäderhake
(2) Fästklämma
(3) Centreringshål
(4) Spår
(A) Tryck bort fjäderhaken från magasinet
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
386
ANM
Magasinet ska sättas in så att centreringsstiften glider in i centreringshålet (pos 3 i bild 6.1 - 14
,
sida 385) och i spåret (pos 4 i bild 6.1 - 14, sida 385). 6
→ Sätt in magasinet med sidan med munstycksnumreringen 1, 2, 3 och 4 i hållaren först. Fäst-
klämman (pos 2 i bild 6.1 - 14
, sida 385) ska glida in i urtaget i magasinet.
→ Tryck undan fjäderhaken från magasinet.
→ Tryck på magasinet plant mot hållaren och släpp fjäderhaken. Fjäderhaken måste gå i ingrepp.
6.1.2.9 Lägesavkänning
Varje magasin i munstycksväxlaren har ett lägesmärke för lägesindikation.
6

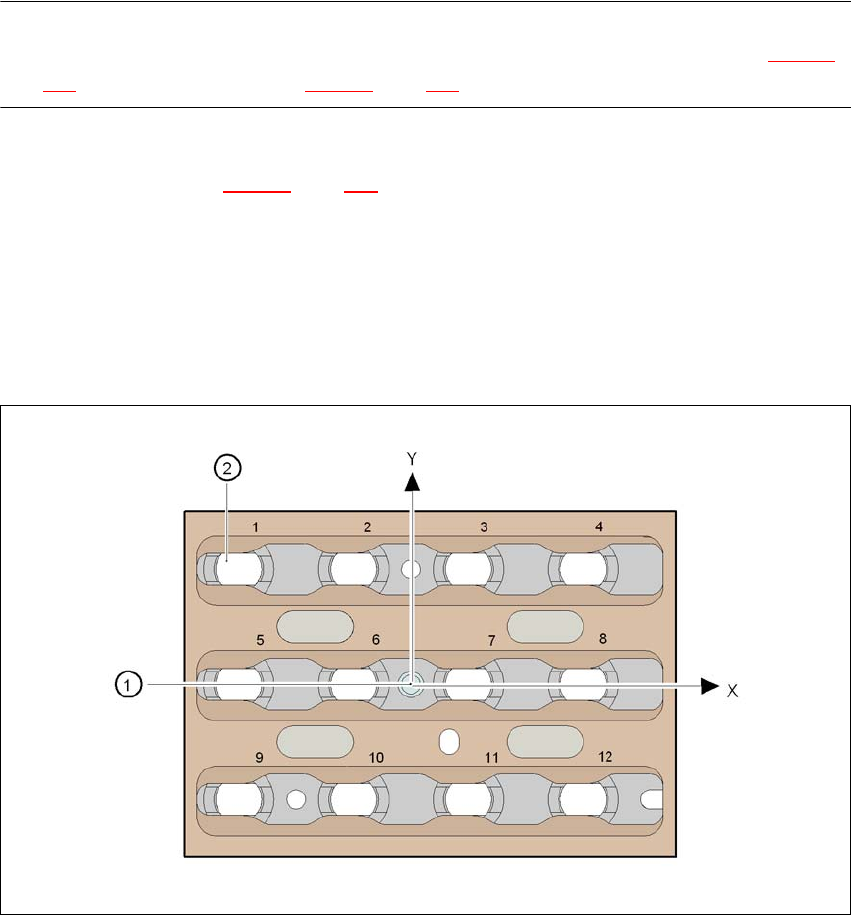

Bild 6.1 - 15 Munstycksväxlare - lägesavkänning
(1) Lägesmärke
(2) Munstyckenas i läge i magasinet i förhållande till lägesmärket
