6 Stationstillägg Skötselinstruktion SIPLACE X-serie 6.1 Munstycksväxlare Från progra mversion SR.605.xx Utgåva 07/2008 SE 392 6.1.3.6 Montering Munstycksväxlare "Rad 1" (se bild 6.1 - 18 , 6.1 - 19 och 6.1 - 2…
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
391
6.1.3.5 Placering av munstycksväxlare för C&P6-huvudet på X2-automaten
På ställplatserna 1 och 3 kan upp till 2 munstycksväxlare för 6-segments-Collect&Place-huvudet
installeras (pos 1 och 2 i bild 6.1 - 20
). På ställplats 2 och 4 kan vardera en munstycksväxlare in-
stalleras. Detta ger en totalkapacitet av 6 munstycksväxlare med 36 magasin och totalt 216 mun-
stycksurtag.
6

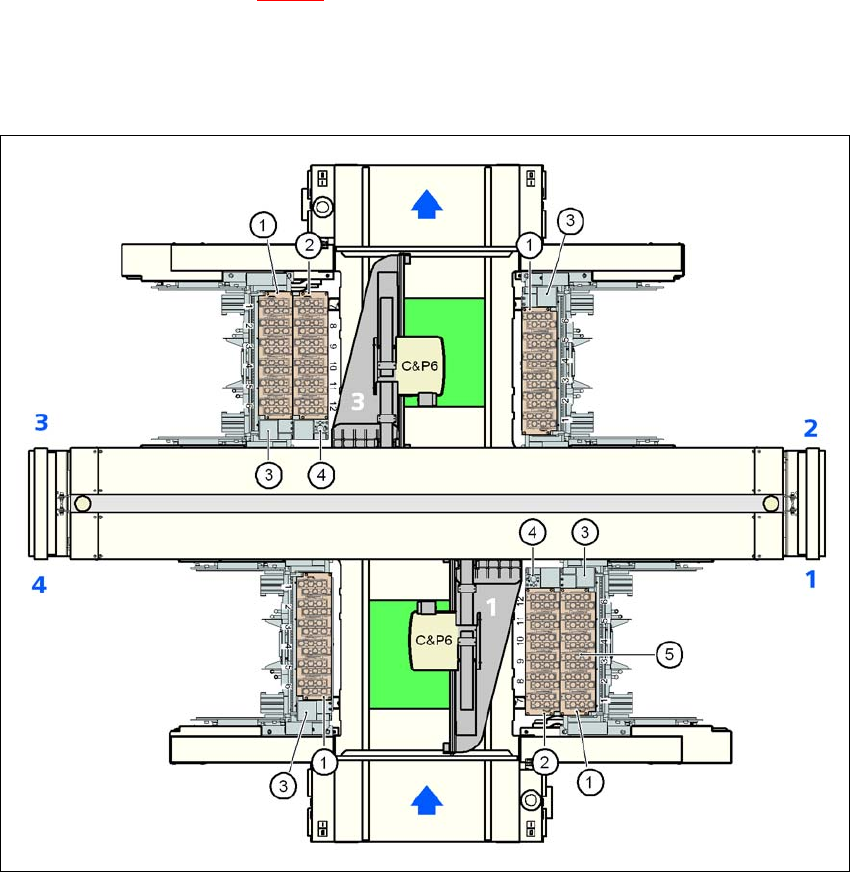

Bild 6.1 - 20 Placering av munstycksväxlare för C&P6-huvudet på X2-automaten
(1) Munstycksväxlare "Rad 1"
(2) Munstycksväxlare "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
6
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
392
6.1.3.6 Montering
Munstycksväxlare "Rad 1" (se bild 6.1 - 18, 6.1 - 19 och 6.1 - 20 från sida 389) är fastsatt på kom-
ponentvagnens indragningsanordning. För munstycksväxlare "Rad 2" finns det en extra monta-
gesats. Den består av avdragsanordning och kassationsbehållare för munstycken (se avsnitt
6.1.3.10
, sida 396).
6
Bild 6.1 - 21 Montageposition
(1) Täckplåten riktad mot kretskortstransportören
→ Rikta in munstycksväxlaren så, att täckplåten (pos 1) är riktad mot kretskortstransportören.
VARNING 6
– Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid bland-
konfiguration är det risk för huvudkollision!
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
393
6.1.3.7 Anvisningar för användning
→ Inom en munstycksfamilj kan ni fylla på med olika munstyckstyper: ett 8-magasin kan påfyllas
med munstycken av typ 821, 822, 923, ett 9-magasin kan påfyllas med munstycken av typ 911,
914 etc.
ANM 6
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin. 6
→ Öppna låsplåten och sätt in munstyckena i munstycksurtagen.
→ Stäng låsplåten så att munstyckena inte kan falla ut från magasinen.
AKTAS 6
Påfyllning i magasin får endast ske när alla munstycken, som befinner sig i Collect&Place-
huvudet, lagts tillbaka i sina magasin. 6
→ Programmeringen av munstycksväxlare beskrivs i skötselinstruktion SIPLACE Pro.
ANM 6
→ Se till så att inte komponenter faller ned på magasinen. Det kan leda till att låsplåten fastnar.
→ Se till att inga komponenter faller ned på lediga ställplatser för matare. Komponenterna fastnar
på magnetskenan. Om matarna inte är korrekt ditsatta på komponentbordet kan det orsaka
driftstopp. Därför ska magasin och lediga ställplatser rengöras med jämna mellanrum.
