Skötselinstruktion SIPLACE X-serie 6 Stationstillägg Från programversion SR.605.xx Ut gåva 07/2008 SE 6.1 Munstycksväxlare 397 6.1.4 Munstycksväxlare fö r SIPLACE T winHead Artikelnr 03005191- xx Magasin för 2 munstycken…
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
396
6.1.3.10 Munstycksväxlare "Rad 2" för 6-segments-Collect&Place-huvudet
Artikelnr 00119664-xx Munstycksväxlare 2 HF/X/D3, 6-segments-Collect&Place-huvud
Montagesats för munstycksväxlaren "Rad 2" kan installeras på följande ställplatser:
X4-automat: Ställplatser 1, 2, 3 och 4 (se bild 6.1 - 18
, sida 389)
X3-automat: Ställplatser 1, 3 och 4 (se bild 6.1 - 19
, sida 390)
X2-automat: Ställplatser 1 och 3 (se bild 6.1 - 20
, sida 391)
Efteruppsättningspaketet innehåller förutom munstycksväxlare också en montagesats och en av-
dragsanordning för munstycken med kassationsbehållare.
6

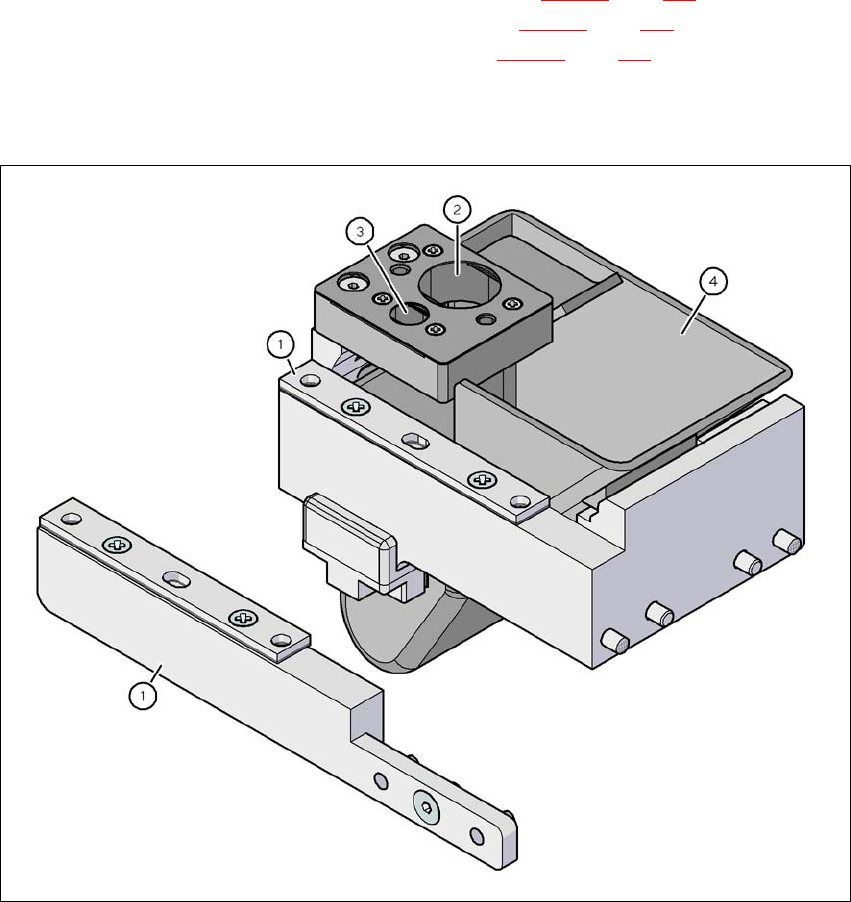

Bild 6.1 - 24 Montagesats för munstycksväxlaren "Rad 2"
(1) Montagesats för munstycksväxlare "Rad 2"
(2) Munstycksavdragsanordning för munstycken typ 8xx
(3) Munstycksavdragsanordning för munstycken typ 9xx
(4) Kassationsbehållare för munstycken
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
397
6.1.4 Munstycksväxlare för SIPLACE TwinHead
Artikelnr 03005191-xx Magasin för 2 munstycken
Artikelnr 03001807-xx Magasin för 1 munstycke
6
Bild 6.1 - 25 Munstycksväxlare för SIPLACE TwinHead
6.1.4.1 Beskrivning
Denna munstycksväxlare kan bära upp till 12 magasin. Två magasinstyper finns: standardmaga-
sin och magasin för specialmunstycken eller gripare. Magasinen sitter på en gemensam hållare.
De är centrerade med två cylinderstift och fixerade med två försänkta skruvar.
6.1.4.2 Tekniska data
6
6
Munstycksväxlare för SIPLACE TwinHead
Mått (längd x bredd x höjd) 448 x 68 x 49 mm³
Antal munstycksurtag 16 för standardmunstycken
4 för specialmunstycken eller gripare
Munstyckstyper 5xx, standard
4xx med adapter
9xx med adapter
Munstycksväxlingstid Ca 2 s per munstycke
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
398
6.1.4.3 Placering av munstycksväxlare för TwinHead på X4-automaten
På ställplats 1 - 4 kan vardera en munstycksväxlare för TwinHead installeras:
– Munstycksväxlare 1 på ställplatserna 1 och 3 (pos 1 i bild 6.1 - 26
): vardera 12 magasin
– Munstycksväxlare 2 på ställplatserna 2 och 4 (pos 5 i bild 6.1 - 26
): vardera 10 magasin
Detta ger en totalkapacitet av 4 munstycksväxlare med 44 magasin och totalt 88 munstycksurtag.
6

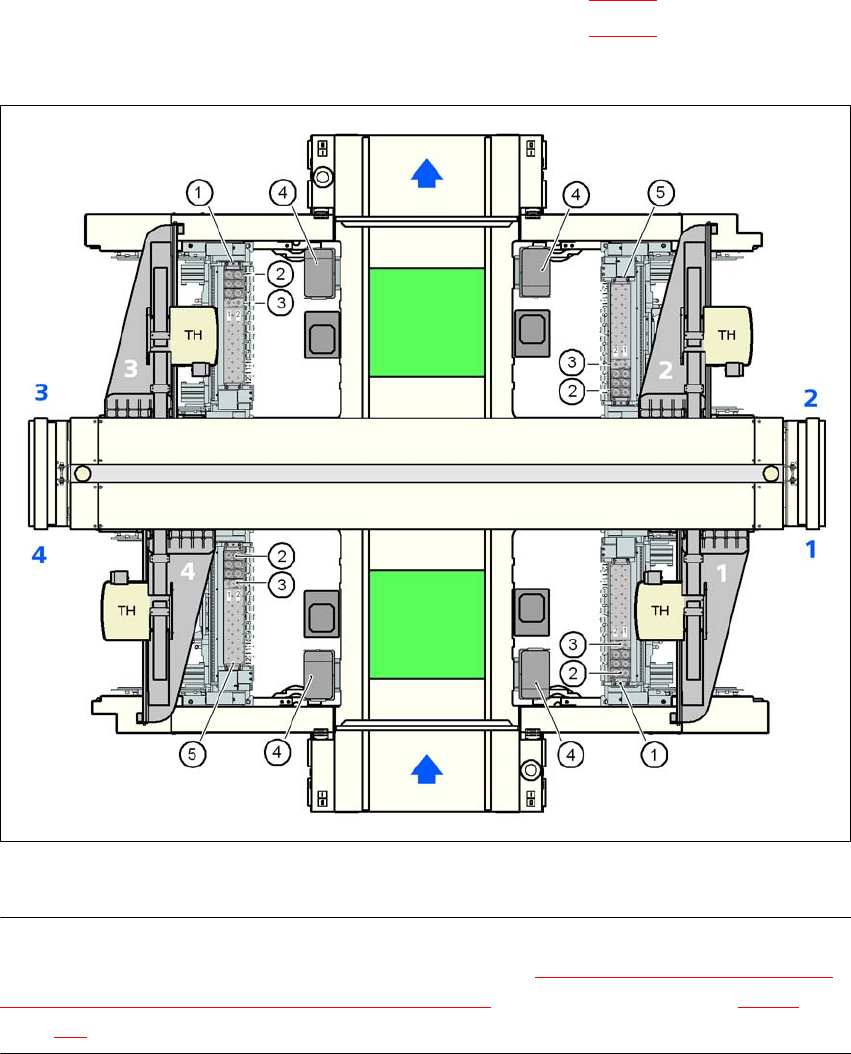

Bild 6.1 - 26 Placering av munstycksväxlare för TwinHead på X4-automaten
ANM 6
Är en MTV installerad på ställplats 2 eller 4 måste tillsatsen "Munstycksväxlare för TwinHead i
ytmonteringsområde med 2 portaler och tilldockad MTVMTV" installeras (se avsnitt 6.1.4.7, från
sidan 402).
