6.1.4.4 Placering av munstycksväxlare för TwinHead på X3-automaten
På ställplats 1 till 4 kan vardera en munstycksväxlare för TwinHead installeras.
Munstycksväxlare 1 på ställplatserna 1 och 3 (pos 1 i bild 6.1 - 27
): vardera 12 magasin
Munstycksväxlare 2 på ställplatserna 2 och 4 (pos 5 i bild 6.1 - 27
): vardera 10 magasin
Detta ger en totalkapacitet av 4 munstycksväxlare med 44 magasin och totalt 88 munstycksurtag.
6

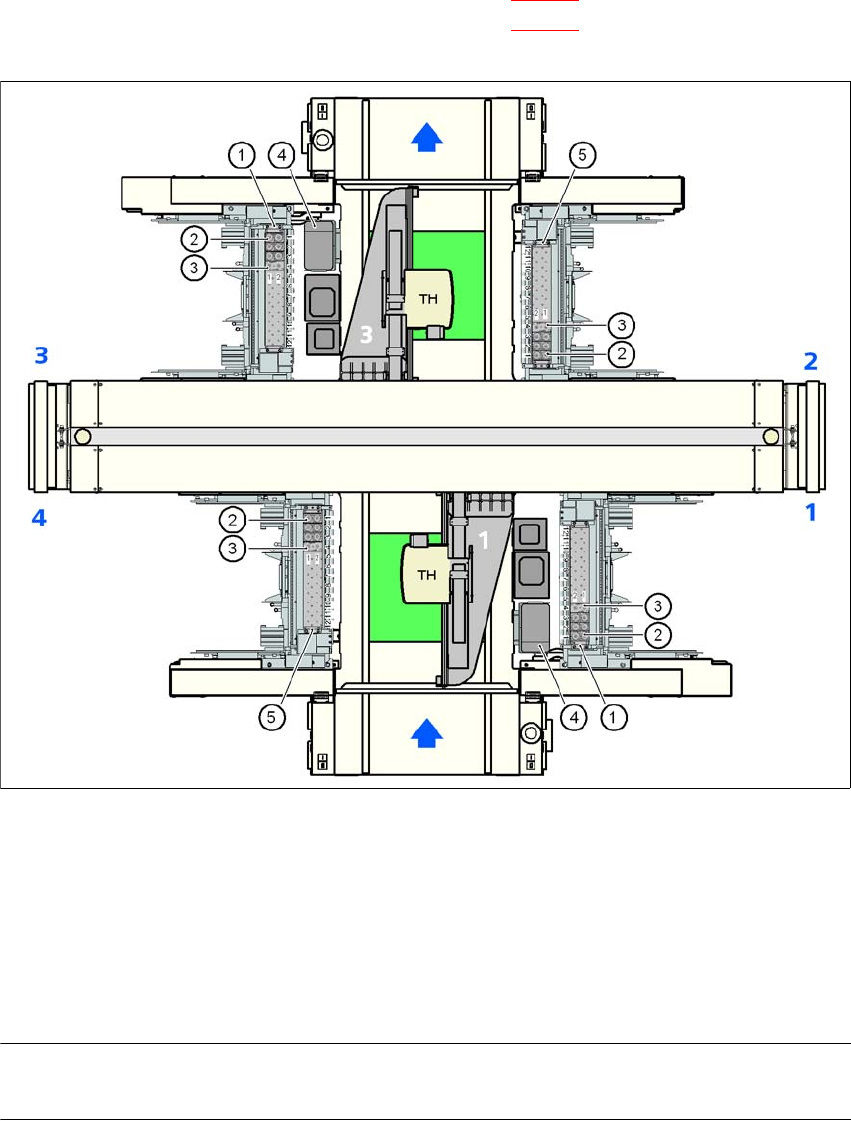

Bild 6.1 - 27 Placering av munstycksväxlare för TwinHead på X3-automaten
(1) Munstycksväxlare 1
(2) Standardmagasin
(3) Magasin för specialmunstycken eller gripare
(4) Kassationsbehållare för komponenter
(5) Munstycksväxlare 2
ANM 6
Är en MTV installerad på ställplats 4 måste tillsatsen "Munstycksväxlare för TwinHead i ytmonte-
ringsområde med 2 portaler och tilldockad MTVMTV" installeras (se avsnitt 6.1.4.7, från sidan
402).
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
400
6.1.4.5 Placering av munstycksväxlare för TwinHead på X2-automaten
På ställplats 1 till 4 kan vardera en munstycksväxlare för TwinHead installeras.
Munstycksväxlare 1 på ställplatserna 1 och 3 (pos 1 i bild 6.1 - 28
): vardera 12 magasin
Munstycksväxlare 2 på ställplatserna 2 och 4 (pos 5 i bild 6.1 - 28
): vardera 10 magasin
Detta ger en totalkapacitet av 4 munstycksväxlare med 44 magasin och totalt 88 munstycksurtag.
6

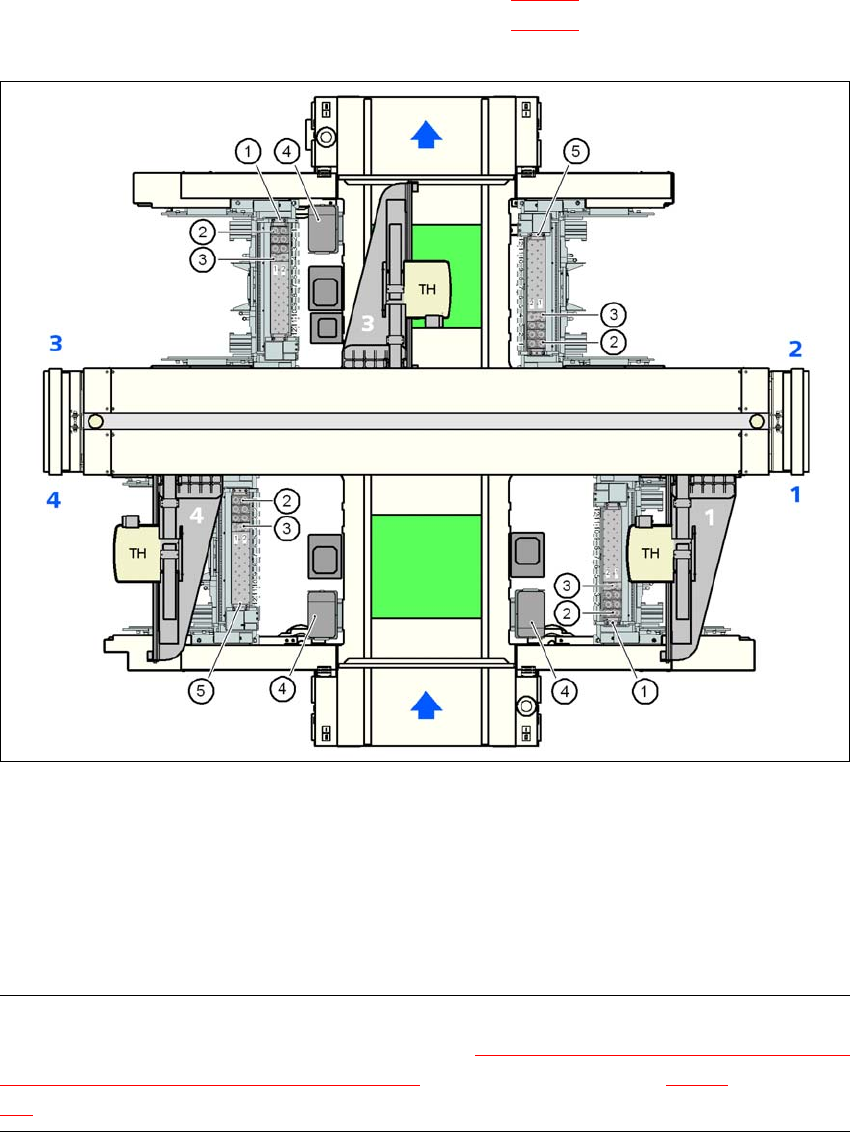

Bild 6.1 - 28 Placering av munstycksväxlare för TwinHead på X2-automaten
(1) Munstycksväxlare 1
(2) Standardmagasin
(3) Magasin för specialmunstycken eller gripare
(4) Kassationsbehållare för komponenter
(5) Munstycksväxlare 2
ANM 6
Är en MTV installerad på ställplats 4, kan där ingen munstycksväxlare monteras.
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
401
6.1.4.6 Montering
Munstycksväxlaren är fastsatt på komponentvagnens indragningsanordning.
6

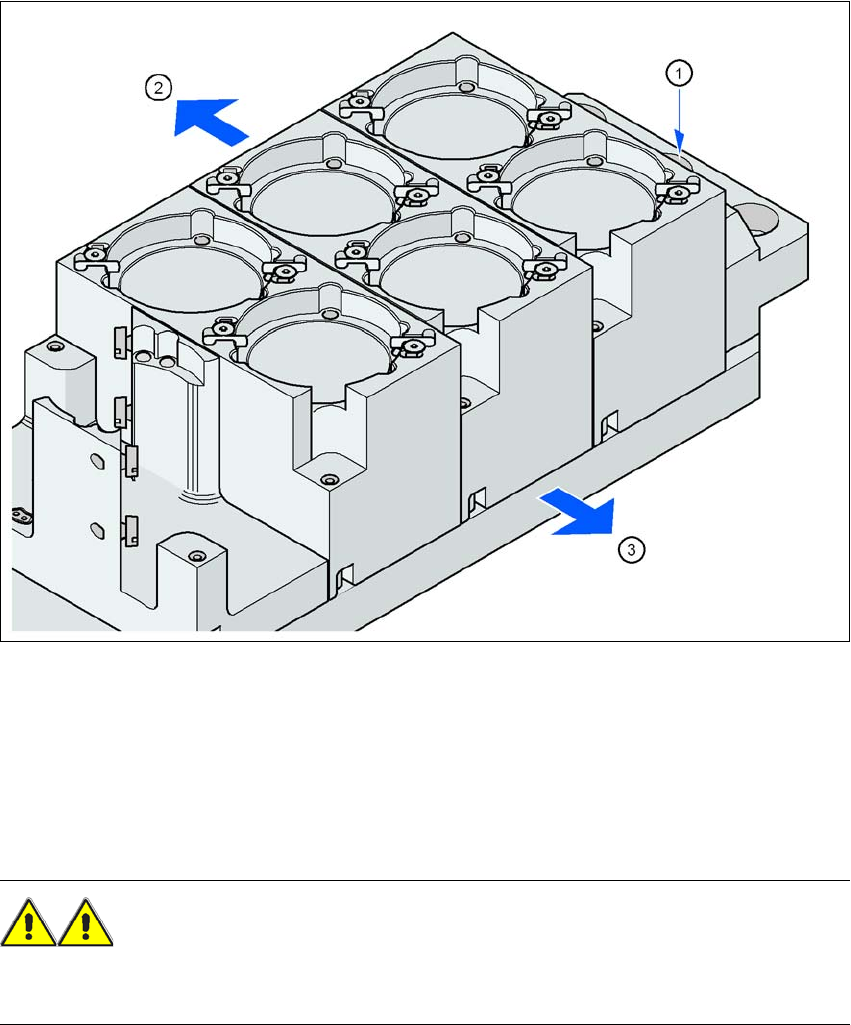

Bild 6.1 - 29 Montageposition
(1) Markeringshål
(2) Operatörssida
(3) Pil visar kretskortstransportörens riktning
6
→ Rikta in munstycksväxlaren så att markerungshålet (pos 1) är till vänster, sett från operatören.
VARNING 6
Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid blandkonfi-
guration är det risk för huvudkollision!
