Skötselinstruktion SIPLACE X-serie 6 Stationstillägg Från programversion SR.605.xx Ut gåva 07/2008 SE 6.1 Munstycksväxlare 401 6.1.4.6 Montering Munstycksväxlaren är fast satt på komponentva gnens indragningsa nordning. …
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
400
6.1.4.5 Placering av munstycksväxlare för TwinHead på X2-automaten
På ställplats 1 till 4 kan vardera en munstycksväxlare för TwinHead installeras.
Munstycksväxlare 1 på ställplatserna 1 och 3 (pos 1 i bild 6.1 - 28
): vardera 12 magasin
Munstycksväxlare 2 på ställplatserna 2 och 4 (pos 5 i bild 6.1 - 28
): vardera 10 magasin
Detta ger en totalkapacitet av 4 munstycksväxlare med 44 magasin och totalt 88 munstycksurtag.
6
Bild 6.1 - 28 Placering av munstycksväxlare för TwinHead på X2-automaten
(1) Munstycksväxlare 1
(2) Standardmagasin
(3) Magasin för specialmunstycken eller gripare
(4) Kassationsbehållare för komponenter
(5) Munstycksväxlare 2
ANM 6
Är en MTV installerad på ställplats 4, kan där ingen munstycksväxlare monteras.
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
401
6.1.4.6 Montering
Munstycksväxlaren är fastsatt på komponentvagnens indragningsanordning.
6
Bild 6.1 - 29 Montageposition
(1) Markeringshål
(2) Operatörssida
(3) Pil visar kretskortstransportörens riktning
6
→ Rikta in munstycksväxlaren så att markerungshålet (pos 1) är till vänster, sett från operatören.
VARNING 6
Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid blandkonfi-
guration är det risk för huvudkollision!
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
402
6.1.4.7 Munstycksväxlare för TwinHead i ytmonteringsområde med 2 portaler och
tilldockad MTV
Artikelnr 00119747-xx Munstycksväxlare TwinHead till MTV, X-serie
Vid en kombination med TwinHead och MTV i ytmonteringsområden med två portaler kan inte
standardmunstycksväxlaren användas för TwinHead. Följande ställplatser berörs därav:
– X4: ställplatser 2 och 4
– X3: ställplats 4
För detta fall finns det optionala munstycksväxlare för TwinHead i bestyckningsområde med 2 por-
taler och tilldockad MTV.
ANM 6
Observera vid användningen av detta pipettväxlaralternativ att komponentstorlekar på maximalt
85 x 85 mm² resp. 125 x 10 mm² kan bearbetas.
6

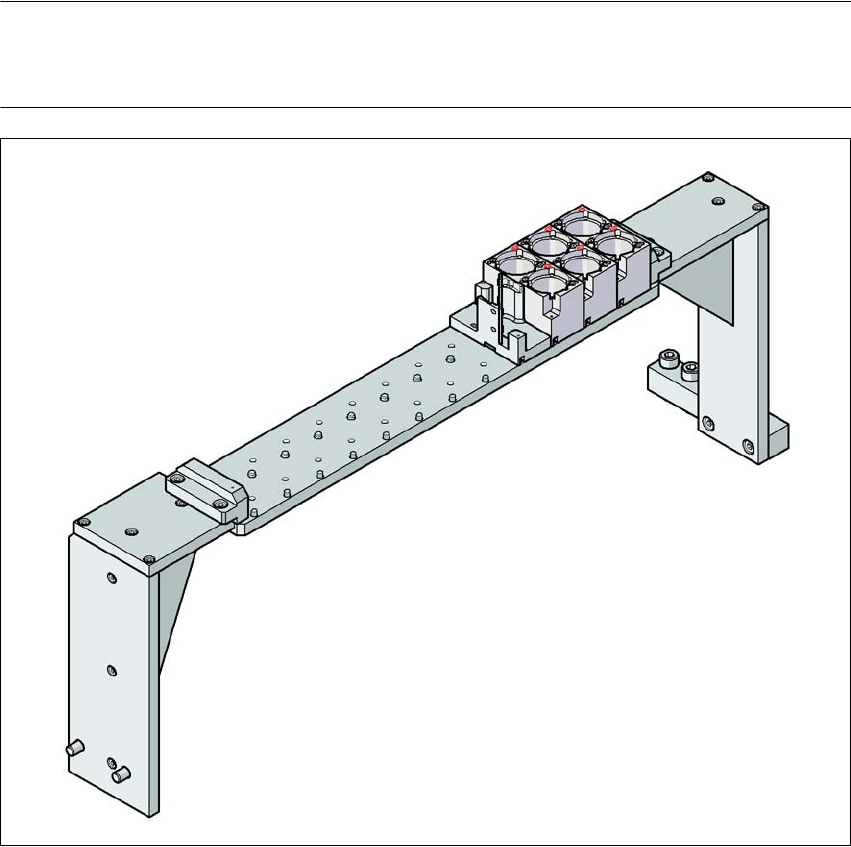

Bild 6.1 - 30 Munstycksväxlare för TwinHead i ytmonteringsområde med 2 portaler och tilldockad MTV
