6 Stationstillägg Skötselinstruktion SIPLACE X-serie 6.1 Munstycksväxlare Från progra mversion SR.605.xx Utgåva 07/2008 SE 402 6.1.4.7 Munstycksväxlare för T winHead i ytmonteringsområde med 2 port aler och tilldockad MT…
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
401
6.1.4.6 Montering
Munstycksväxlaren är fastsatt på komponentvagnens indragningsanordning.
6
Bild 6.1 - 29 Montageposition
(1) Markeringshål
(2) Operatörssida
(3) Pil visar kretskortstransportörens riktning
6
→ Rikta in munstycksväxlaren så att markerungshålet (pos 1) är till vänster, sett från operatören.
VARNING 6
Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid blandkonfi-
guration är det risk för huvudkollision!
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
402
6.1.4.7 Munstycksväxlare för TwinHead i ytmonteringsområde med 2 portaler och
tilldockad MTV
Artikelnr 00119747-xx Munstycksväxlare TwinHead till MTV, X-serie
Vid en kombination med TwinHead och MTV i ytmonteringsområden med två portaler kan inte
standardmunstycksväxlaren användas för TwinHead. Följande ställplatser berörs därav:
– X4: ställplatser 2 och 4
– X3: ställplats 4
För detta fall finns det optionala munstycksväxlare för TwinHead i bestyckningsområde med 2 por-
taler och tilldockad MTV.
ANM 6
Observera vid användningen av detta pipettväxlaralternativ att komponentstorlekar på maximalt
85 x 85 mm² resp. 125 x 10 mm² kan bearbetas.
6
Bild 6.1 - 30 Munstycksväxlare för TwinHead i ytmonteringsområde med 2 portaler och tilldockad MTV
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
403
6.1.4.8 Munstycksväxlare 2 för TwinHead
Artikelnr 00119717-xx Munstycksväxlare 2, TwinHead
Denna munstycksväxlare kan bära upp till 10 magasin. Alla andra tekniska data är identiska med
de för den första munstycksväxlaren.
6.1.4.9 Komponentavfallsbehållare för SIPLACE TwinHead
För SIPLACE TwinHead kan en kassationsbehållare för komponenter installeras Den är placerad
sidan om Fine-Pitch-visionmodulen (se pos 4, bilder 6.1 - 27
, sida 399 och 6.1 - 28, sida 400).
6

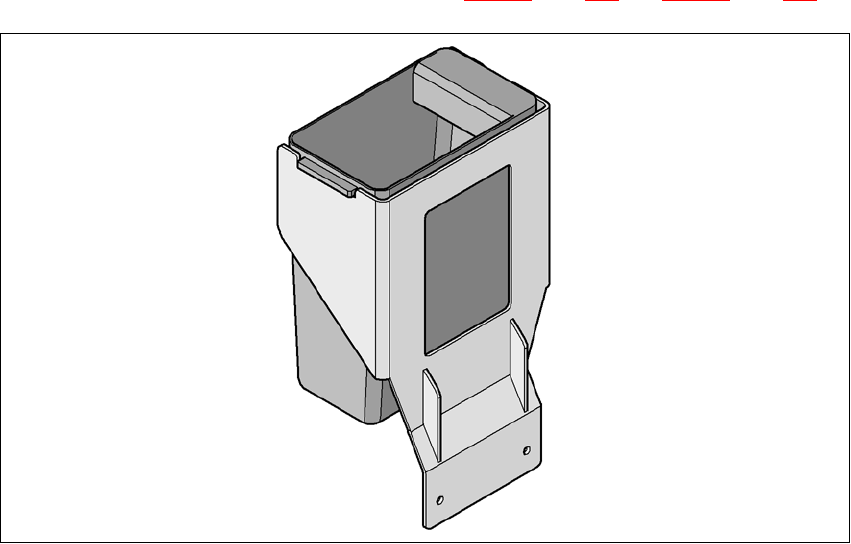

Bild 6.1 - 31 Komponentavfallsbehållare för SIPLACE TwinHead
6.1.4.10 Gripare och specialmunstycken
SIPLACE-automaten bearbetar förutom Standard-SMT-Spektrum också komponenter i genom-
stickningsteknik (Through Hole Technology) och OSC-komponenter (Odd Shaped Components).
Parallell till detta utvecklar SIPLACE kontinuerligt specialmunstyc
ken och gripare.
Sp
ecialmunstycken finns för alla ytmonteringshuvud, för att med maximal hastighet, precision och
flexibilitet kunna bearbeta ytmonteringsuppdrag. Insatsen av automatiska munstycksväxlare re-
ducerar uppsättningstiderna, som uppstår vid produktbyten.
För Pick&Place-huvudena erbjuder SIPLACE
mekaniska gripare. Komponenter vars yta inte
lämpar sig för uppsugning av munstycken, hämtas och ytmonteras med mekaniska gripare. Det
finns två utföranden av gripare, som efter sin funktion kan indelas i två grupper:
– Gripare som tar komponenterna i ytterkanten, och
