6.2 Tilldockningsstation för komponentvagn SIPLACE
X-serie
Artikelnr 00116933-xx Tilldockningsstation för komponentvagn SIPLACE X
6.2.1 Beskrivning
Tilldockningsstationen är en tillkommande komponent för föruppsättningsplatsen Den är förbin-
delseleden mellan föruppsättningsplatsen och komponentvagnen ur SIPLACE X-serie. Tilldock-
ningsstationen möjliggör extern uppsättning av komponentvagn med matare, funktionskontroll
och uppsättningskontroll.
6

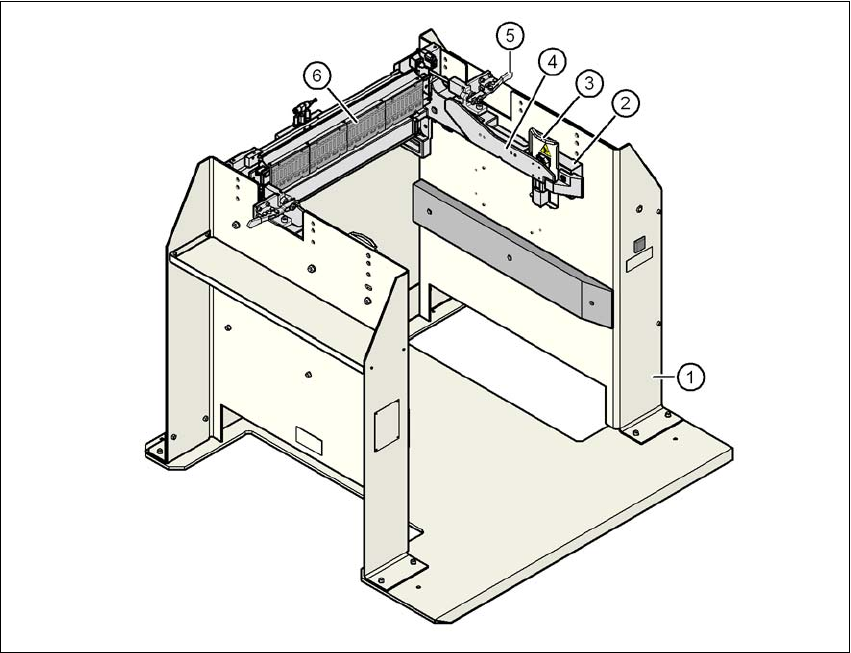

Bild 6.2 - 1 Tilldockningsstation, SIPLACE X-serie
(1) Tilldockningsstation
(2) Komponentvagn-indragningsanordning X-serie
(3) Skyddsplåt med varningsskylt W204
(4) Spår för styrning och tilldockning av komponentbord
(5) Horisontalspännare för låsning av komponentvagnen
(6) EDIF (Energi- och datainterface)
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.2 Tilldockningsstation för komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE
406
Till tilldockningsstationens viktigaste uppgifter hör:
– Matning av energi till komponentvagnen och X-matarna
– Matning av tryckluft till komponentvagnen och X-matarna
– Färdigställande av en infrastruktur för kommunikationen mellan PC'n på föruppsättnings-
platsen och mataren
Med hjälp av tilldockningsstationen kan operatören genomföra funktionstester utanför produk-
tionsomgivningen på X-mataren och kontrollera uppsättningen. Därvid är alltid två rader med var-
dera fyra tilldockningsstationer anslutna via CAN-bussen till föruppsättningens PC. Varje
tilldockningsstation har en egen ström- och tryckluftsanslutning.
Komponentvagn-indragningsanordningen (pos 2 i bild 6.2 - 1
, sida 405) på tilldockningsstationen,
kan anpassas till önskad kretskortstransporthöjd. För föruppsättningen skjuts komponentvagnen
till tilldockningsstationen (pos 1 i bild 6.2 - 1
, sida 405). Med rullagerna på komponentvagnens
sida, glider komponentvagnen på spåren i komponentvagn-indragningsanordningen till energi-
och datainterface-anslutningarna. Därvid blir komponentbordet med EDIF för matarna positione-
rat optimalt till EDIF (pos 5 i bild 6.2 - 1
, sida 405) för komponentvagn-indragningsanordningen
och med de båda horisontalspännarna ficxerat i detta läge. Skyddsplåtarna (pos 3 på bild 6.2 - 1
,
sidan 405
) förhindrar åtkomsten till komponentvagnens löprullar om denna skjuts in i tilldocknings-
stationen.
6

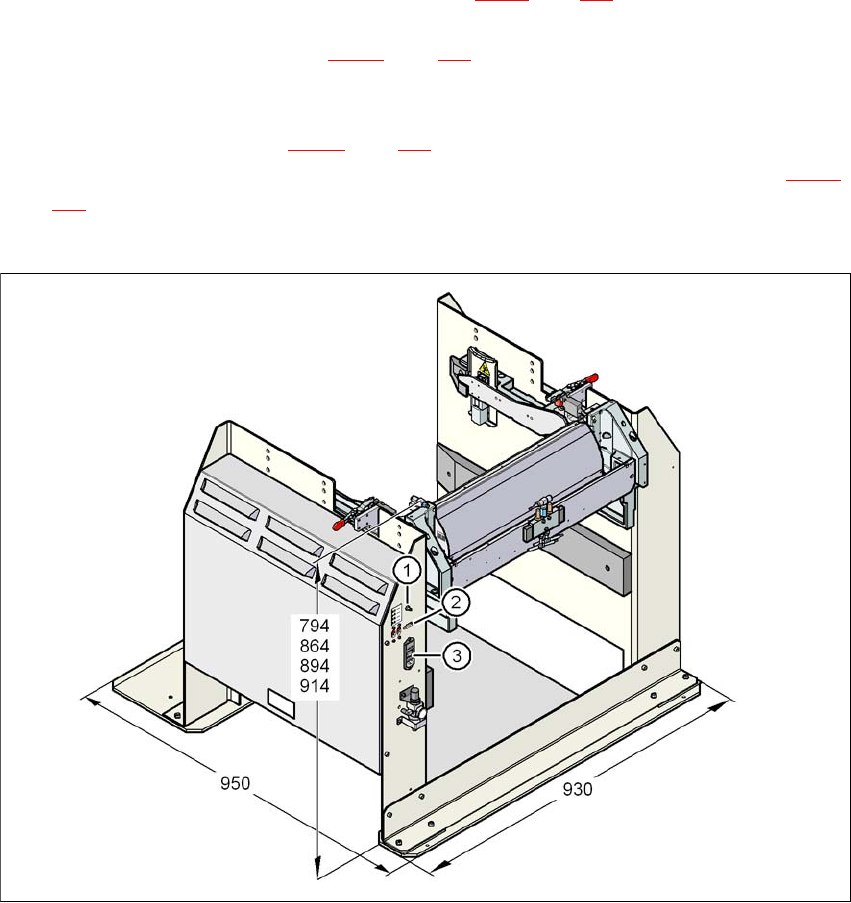

Bild 6.2 - 2 Tilldockningsstation - mått i millimeter, anslutningsställen
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.2 Tilldockningsstation för komponentvagn SIPLACE X-serie
407
6.2.2 Tekniska data
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
Text till bild 6.2 - 2, sida 406
(1) Tryckluftsanslutning
(2) CAN-buss-anslutning
(3) Anslutning för spänningsmatning
6
Dimensioner
Längd x bredd 950 mm x 930 mm
Höjd 794 mm vid kretskortstransporthöjd 830 mm
864 mm vid kretskortstransporthöjd 900 mm
894 mm vid kretskortstransporthöjd 930 mm
914 mm vid kretskortstransporthöjd 950 mm
Vikt 120 kg
Tryckluftsanslutningsvärde
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Tryckluftsanslutning Kopplingsstickkontakt KS 2-M5-A
Tryckluftsförbrukning 50 Nl/min
a
a) Under atmosfäriska normalförhållanden vid 20°C och 1013 hPa
Matningsspänning 88 - 264 V~
Nominell strömstyrka 3,5 A (230 V~)
7 A (115 V~)
Nominell skenbar effekt 0,8 kW
Säkringar 2 x 8 A
