Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.3 Matrix-Tray-växlare
423
6.3.7 Dimensioner på X2-automater med MTV
6
6
6
6

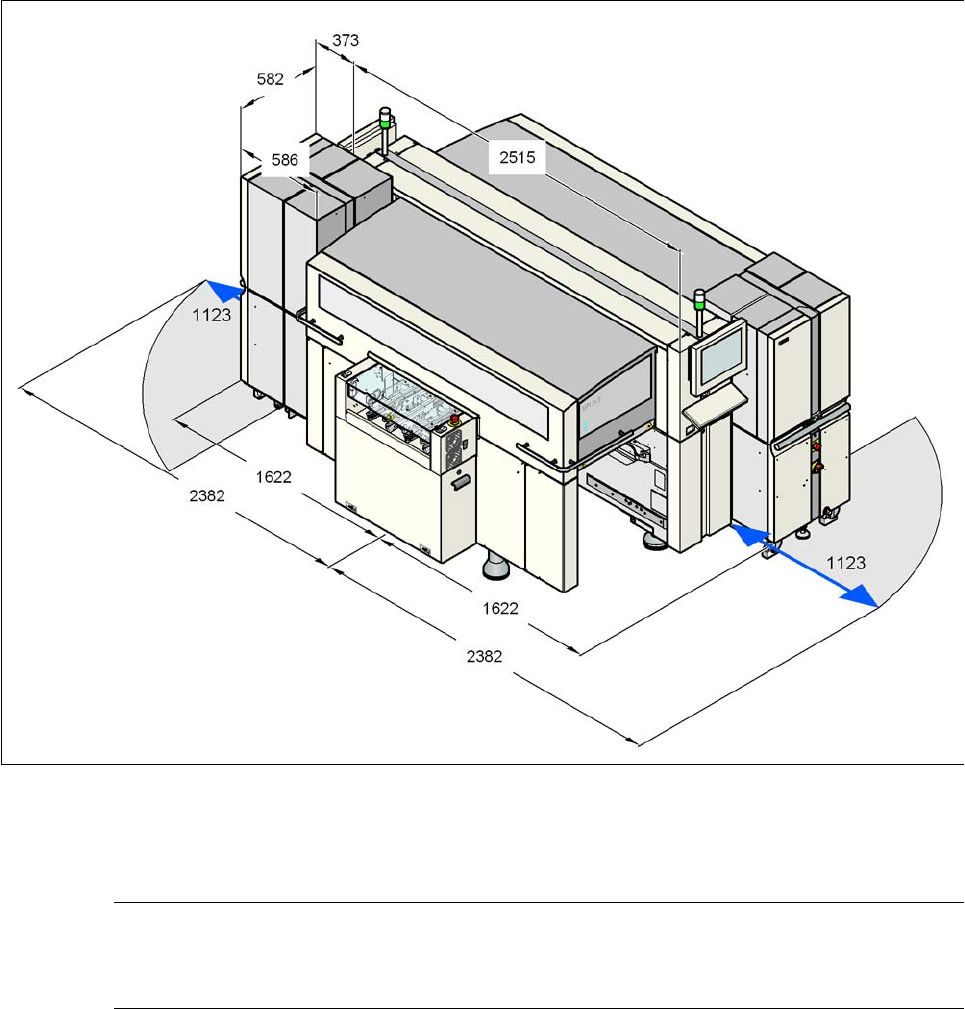

Bild 6.3 - 5 Dimensioner på X2-automaten med Matrix-Tray-växlare i millimeter
6
ANM 6
På ställplatserna 2 och 4 kan i stället för en komponentvagn också en Matrix-Tray-växlare
dockas på.
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.4 Waffle-Pack-växlare Från programversion SR.605.xx Utgåva 07/2008 SE
424
6.4 Waffle-Pack-växlare
Artikelnr 00119826-xx WPC4 på SIPLACE X-serie
6.4.1 Säkerhetsföreskrifter
VARNING 6
→ Grip aldrig in i spalten mellan Waffle-Pack-växlare och automatens stativ, när maskinen är i
gång.
→ Styrkabeln till Waffle-Pack-växlare får bara anslutas till uttaget resp. dras ur uttaget när Waffle-
Pack-växlaren är dockad till automaten.
→ Försörjningskabeln, får bara anslutas till extern strömförsörjning resp. dras från denna, när
Waffle-Pack-växlaren är dockad till automaten.
→ Det är i högsta grad förbjudet att köra med Waffle-Pack-växlaren när denna inte är dockad till
automaten.
6.4.2 Beskrivning
Waffle Pack-växlaren ställer komponenter i waffle-pack till förfogande så att onödig tidsförlust vid
sparande och automatisk växling av waffel-packs undviks Genom en valfri programmerbar
åtkomst av upp till 28 våffelpack ökar tillgången till färdigställda komponenter väsentligt.
Waffle-Pack-växlare har ett integrerat chassi och kan därför köras till andra ställplatser. Den leve-
reras med den för automaterna realiserade kretskortstransporthöjden, men kan med få hand-
grepp anpassas till kretskortstransporthöjderna 830, 900, 930 och 950 mm. Ditsättning av S-
matare med bredd 30 resp 4,5 mm på komponentbordet Både TwinHead och 6- och 12-seg-
ments Collect&Place-huvud kan hämta komponenter från waffle-packs.
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.4 Waffle-Pack-växlare
425
6.4.3 Tekniska data
6.4.3.1 Dimensioner, vikt
6.4.3.2 Ansluten elektrisk effekt
Dimensioner (L x B) 1560 x 360 mm²
Höjd
830 mm ± 15 mm kretskortstransporthöjd
900 mm ± 15 mm kretskortstransporthöjd
930 mm ± 15 mm kretskortstransporthöjd
950 mm ± 15 mm kretskortstransporthöjd
1360 mm ± 15 mm
1430 mm ± 15 mm
1460 mm ± 15 mm
1480 mm ± 15 mm
Vikt Ca 240 kg
Ytlast 4,19 kN/m²
Mått på Waffle-pack-hållare (L x B x H) 360 x 260 x 6 mm³
Vikt av Waffle-pack-hållare 0,8 kg
Mått på våffelpack-magasinet inklusive komponenter 341 x 235 x 15 mm³
max 341 x 235 x 23 mm³
Vikt av våffelpack-magasinethållaren inklusive våffelpack-maga-
sin och komponenter max 1,2 kg
Minneskapacitet max 28 WPH
Totalvikt för 28 våffelpack-magasinethållare 27,6 kg
Vikt för magasinlager, våffelpack-magasinhållare, våffelpack-
magasin och komponenter Max 50 kg
Växlingstid för våffelpack-magasinhållaren
via 1 nivå
via 10 nivåer
via 27 nivåer
1,9 s
2,3 s
2,9 s
Matningsspänning 3 x 200 V~ ± 5%; 50/60 Hz (Japan)
3 x 208 V~ ± 5%; 50/60 Hz (U.S.A.)
3 x 230 V~ ± 5%; 50/60 Hz
3 x 380 V~ ± 5%; 50/60 Hz
3 x 400 V~ ± 5%; 50/60 Hz (Europa)
3 x 415 V~ ± 5%; 50/60 Hz
Nominell skenbar effekt 800 VA
Nominell strömstyrka 0,7 A vid 3 x 400 V~
Säkringar 3 x 10 eller 3 x 16 A
