Skötselinstruktion SIPLACE X-serie 6 Stationstillägg

Från programversion SR.605.xx Utgåva 07/2008 SE 6.4 Waffle-Pack-växlare

429

6.4.7 Dimensioner på X2-automater med WPV

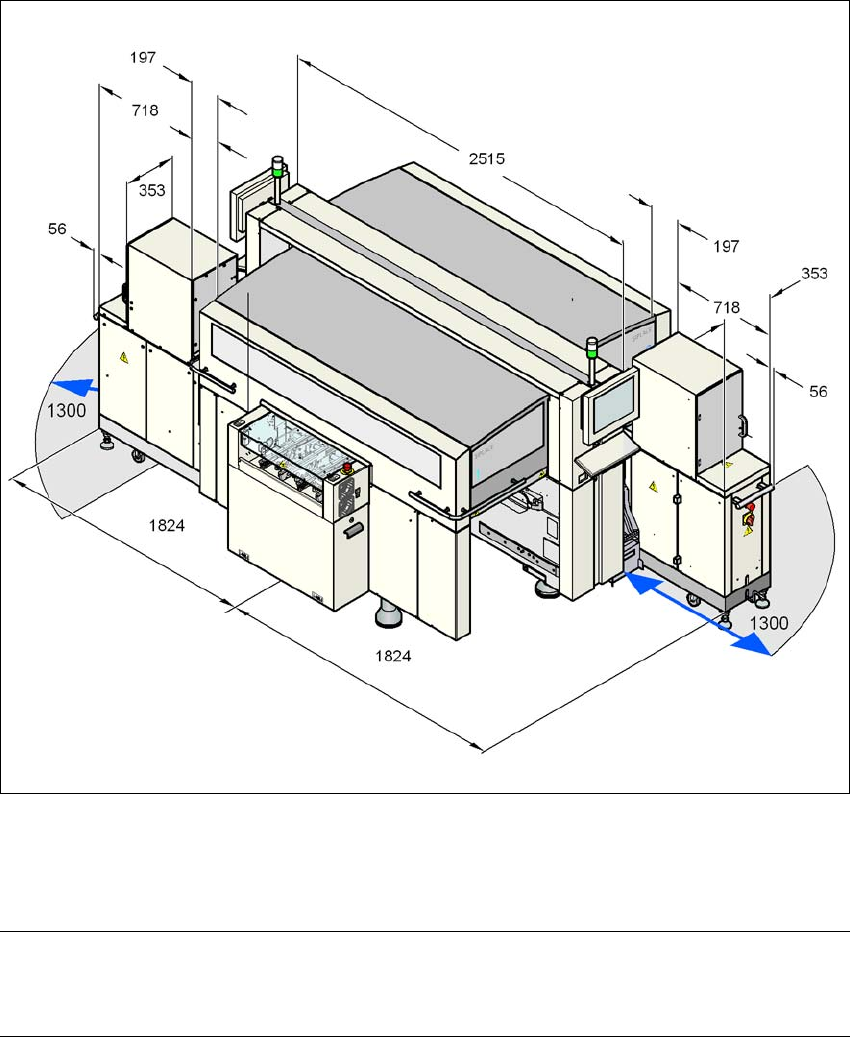

Bild 6.4 - 3 Dimensioner på X2-automaten med Waffle-Pack-växlare i millimeter

ANM 6

På ställplatserna 2 och 4 kan i stället för en komponentvagn också en Waffle-Pack-växlare

dockas på.

6 Stationstillägg Skötselinstruktion SIPLACE X-serie

6.4 Waffle-Pack-växlare Från programversion SR.605.xx Utgåva 07/2008 SE

430

6.4.8 Reglage

Bild 6.4 - 4 VPV - reglage

(1) Huvudbrytare

(2) NÖDSTOPP-knapp

(3) Skyddsdörr

(4) Vev för att höja eller sänka chassit.

Skötselinstruktion SIPLACE X-serie 6 Stationstillägg

Från programversion SR.605.xx Utgåva 07/2008 SE 6.5 Givare för komponentavfallsbehållaren

431

6.5 Givare för komponentavfallsbehållaren

Artikelnr 00116848-xx Förfrågan komponentavfallsbehållare ur X-serien/D3

Givaren för komponentavfallsbehållaren övervakar att avfallsbehållaren sitter korrekt i sin hållare.

– Är inte avfallsbehållaren korrekt insatt, kan automaten inte startas.

– Hoppar avfallsbehållaren ur sin hållare under driften, stoppas automaten genast, för att und-

vika en huvudkollision.

Varje avfallsbehållaren kan övervakas med en egen givare.

ANM 6

Vi rekommenderar vid användning av ett 20-segments-Collect&Place-huvud, att man installerar

den optimala sensorn för kassationsbehållaren.

6.6 SIPLACE High-Force Head

Artikelnr 00119734-xx High-Force Head för X-serien

Detta artikelnummer gäller bara vid nybeställning av en ytmonteringsautomat med ett High-

Force Head i ställer för en standard TwinHead. 6

Artikelnr 00119753-xx High-Force Head Upgrade Kit

Använd detta artikelnummer, då ni vill ersätta en standard-TwinHead med en High-Force

Head. 6

6.6.1 Beskrivning

SIPLACE High-Force Head är en teknologisk vidareutveckling av standard-TwinHead. Det kan

hantera samma komponentspektrum och erbjuder dessutom möjligheten att uppnå påsättnings-

krafter upp till 30 N:

6.6.2 Tekniska data

För övrigt stämmer de tekniska data överens mellan TwinHead och High-Force Head (se avsnitt

3.5.4.2

, sidan 134).

För SIPLACE High-Force Head kan alla munstycken och gripare användas, som också kan an-

vändas vid standard-TwinHead.

Programmerbar placeringskraft 2,0 N till 10 N ± 10 %

större 10 N till 30 N ± 15 %
