6 Stationstillägg Skötselinstruktion SIPLACE X-serie 6.7 Komponentkamera för TwinHead, FC-kamera Från programversion SR.605.xx Utgåva 07/2008 SE 432 6.7 Komponentkamera för T winHead, FC-kamera 6.7.1 K omponentkamera st …
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.5 Givare för komponentavfallsbehållaren
431
6.5 Givare för komponentavfallsbehållaren
Artikelnr 00116848-xx Förfrågan komponentavfallsbehållare ur X-serien/D3
Givaren för komponentavfallsbehållaren övervakar att avfallsbehållaren sitter korrekt i sin hållare.
– Är inte avfallsbehållaren korrekt insatt, kan automaten inte startas.
– Hoppar avfallsbehållaren ur sin hållare under driften, stoppas automaten genast, för att und-
vika en huvudkollision.
Varje avfallsbehållaren kan övervakas med en egen givare.
ANM 6
Vi rekommenderar vid användning av ett 20-segments-Collect&Place-huvud, att man installerar
den optimala sensorn för kassationsbehållaren.
6.6 SIPLACE High-Force Head
Artikelnr 00119734-xx High-Force Head för X-serien
Detta artikelnummer gäller bara vid nybeställning av en ytmonteringsautomat med ett High-
Force Head i ställer för en standard TwinHead. 6
Artikelnr 00119753-xx High-Force Head Upgrade Kit
Använd detta artikelnummer, då ni vill ersätta en standard-TwinHead med en High-Force
Head. 6
6.6.1 Beskrivning
SIPLACE High-Force Head är en teknologisk vidareutveckling av standard-TwinHead. Det kan
hantera samma komponentspektrum och erbjuder dessutom möjligheten att uppnå påsättnings-
krafter upp till 30 N:
6.6.2 Tekniska data
6
För övrigt stämmer de tekniska data överens mellan TwinHead och High-Force Head (se avsnitt
3.5.4.2
, sidan 134).
För SIPLACE High-Force Head kan alla munstycken och gripare användas, som också kan an-
vändas vid standard-TwinHead.
Programmerbar placeringskraft 2,0 N till 10 N ± 10 %
större 10 N till 30 N ± 15 %
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.7 Komponentkamera för TwinHead, FC-kamera Från programversion SR.605.xx Utgåva 07/2008 SE
432
6.7 Komponentkamera för TwinHead, FC-kamera
6.7.1 Komponentkamera stationär P&P, typ 25, 16 x 16, digital (FC-kamera)
Artikelnr 00119718-xx Komponentkamera stationär 16x16 digital, typ 25
6

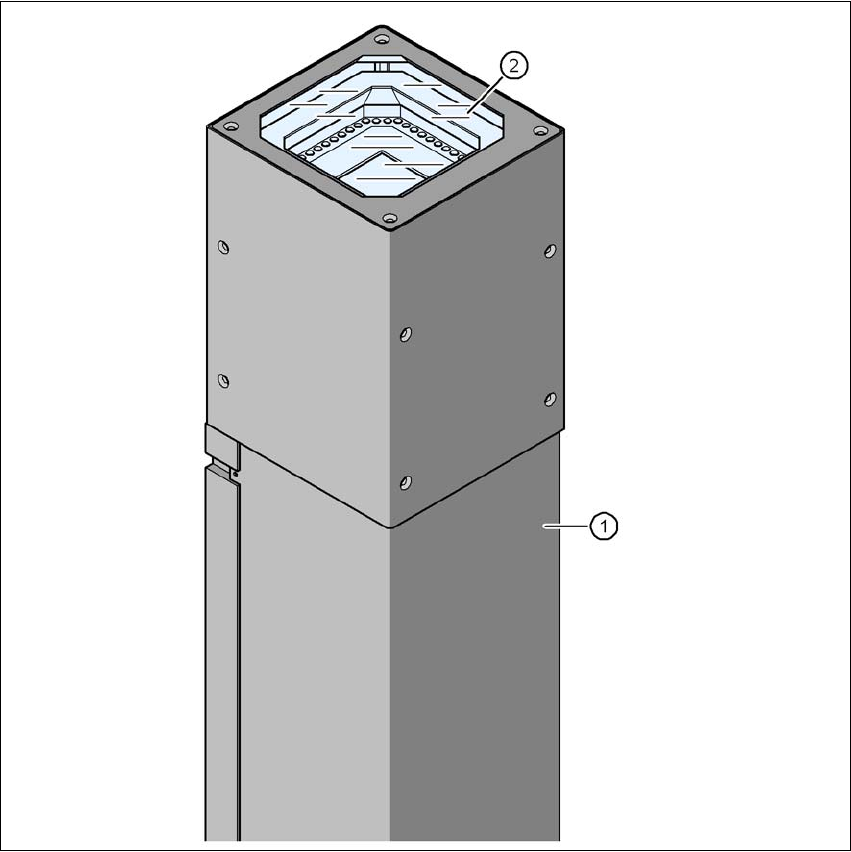

Bild 6.7 - 1 Komponentkamera stationär, P&P, typ 25, 16 x 16, digital (FC-kamera)
(1) Kamerahus med integrerad kamera och kameraförstärkare
(2) Glasplatta - därunder belysnings- och optikplanen
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.7 Komponentkamera för TwinHead, FC-kamera
433
6.7.2 Säkerhetsföreskrifter
VARNING 6
Vid byte av ytmonteringshuvud från TwinHead till Collect&Place-huvud, måste komponentkame-
ran (stationär P&P, Typ 33, 55 x 45, och Typ 25, 16 x 16) demonteras från TwinHead, annars kol-
liderar Collect&Place-huvudet med kamerahusen.
6.7.3 Tekniska data
6
6
6
6
6.7.4 Placering
Läget för den stationära komponentkameran och den tillhörande konfigurationen visas i avsnitt
3.8.2
, från sidan 154.
Komponentmått 0,2 x 0,2 mm² till 16 x 16 mm² vid enkelmätning av komponenterna
Komponentdimensioner 0402 till SO, PLCC, QFP, Sockel, Stickkontakt, BGA, Specialkretskort,
Bare Die, Flip-Chip, Shield
Min delning, ben 0,25 mm
Min bredd, ben 0,1 mm
Min. kuldelning 0,14 mm
Min. kuldiameter 0,08 mm
Synfält 19,4 x 19,4 mm²
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
