Skötselinstruktion SIPLACE X-serie 6 Stationstillägg Från programversion SR.605.xx Utgåva 07/2008 SE 6.13 Magnetstiftunderstöd 445 6.13 Magnet stif tunderstöd Artikelnr 001 19680-xx Magnetstiftund erstöd HS/HF/X/D-serie …
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.12 Långa kretskort Från programversion SR.605.xx Utgåva 07/2008 SE
444
6
6
För ytmontering av kretskort med en längd över 450 mm erbjuder vi optionen "Långa kretskort"
som tillsats.
Vid installerad option "Långa kretskort" kan följande kretskortsformat bearbetas:
6
6
6
Ombyggnadssatsen betår av följande delar:
– Mekanik komplett: stoppare, sensorer, kabel och montagedelar
– Option CD till installation av funktionen i SIPLACE-Pro datorn
– Ombyggnadsinstruktion
ANM 6
För dubbeltransportörer måste 2 optioner "Långa kretskort" beställas.
Ytterligare information får ni ur ombyggnadsinstruktionen "Option Långa kretskort", artikelnr
00193888-01.
Enkeltransportör "Långa kretskort" (standardbredd) 50 x 80 mm² till 610 x 460 mm²
Enkeltransportör "Breda kretskort", "Långa kretskort" 50 x 80 mm² till 610 x 508 mm²
Dubbeltransportör "Långa kretskort" 50 x 80 mm² till 610 x 216 mm²
Dubbeltransportör "Breda kretskort", "Långa kretskort" 50 x 80 mm² till 610 x 250 mm²
Dubbeltransportör i modus "Enkeltransportör", "Långa krets-
kort"
50 x 80 mm² till 610 x 416 mm²
Dubbeltransportör i modus "Enkeltransportör", "Breda krets-
kort", "Långa kretskort"
50 x 80 mm² till 610 x 450 mm²
Skötselinstruktion SIPLACE X-serie 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.13 Magnetstiftunderstöd
445
6.13 Magnetstiftunderstöd
Artikelnr 00119680-xx Magnetstiftunderstöd HS/HF/X/D-serie
Breda kretskort har tendens att fjädra ner vid ytmonteringen, så att i vissa fall inte önskad nog-
grannhet uppnås vid ytmonteringen. Också stark välvda kretskort påverkar ytmonteringsnog-
grannheten. Genom att placera magnetstiftstöd på lyftbordet kan detta problem lätt åtgärdas.
6

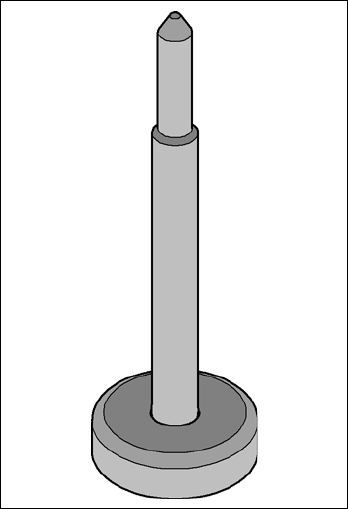

Bild 6.13 - 1 Magnetstiftunderstöd
6 Stationstillägg Skötselinstruktion SIPLACE X-serie
6.14 Matar-täckklaff (S-matare) Från programversion SR.605.xx Utgåva 07/2008 SE
446
6.14 Matar-täckklaff (S-matare)
Artikelnr 00119610-xx Matar-täckklaff HF/X/D3 för ställplatserna 2 eller 4
Artikelnr 00119633-xx Matar-täckklaff HF/X/D3 för ställplatserna 1 eller 3
Matar-täckklaffen installeras över komponentmatningsområdet. Den ska förhindra en huvudcrash
mot högt stående nerhållare till en transportör, som inte hade hakat i riktigt. Dessutom kan med
matar-täckklaffen uteslutas att frontsidan på mataren, genom felaktigt förfarande kör in i ytmonte-
ringshuvudens arbetsområden.
6

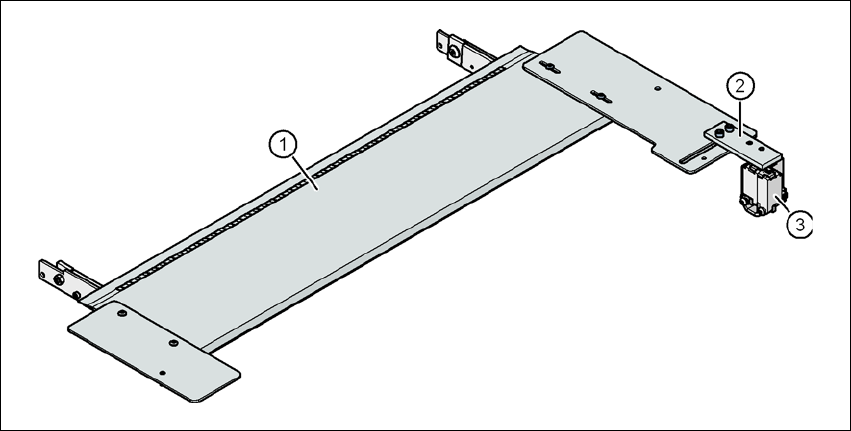

Bild 6.14 - 1 Matar-täckklaff för ställplatserna 1 och 3
(1) Matar-täckklaff
(2) Mekanisk förregling
(3) Brytare i NÖDSTOPP-kretsen
Brytaren i matar-täckklaffen kopplas in i NÖDSTOPPs-kretsen. Matar-täckklaff måste mekaniskt
förreglas. Då sluter brytaren den öppna NÖDSTOPPs-kretsen.
